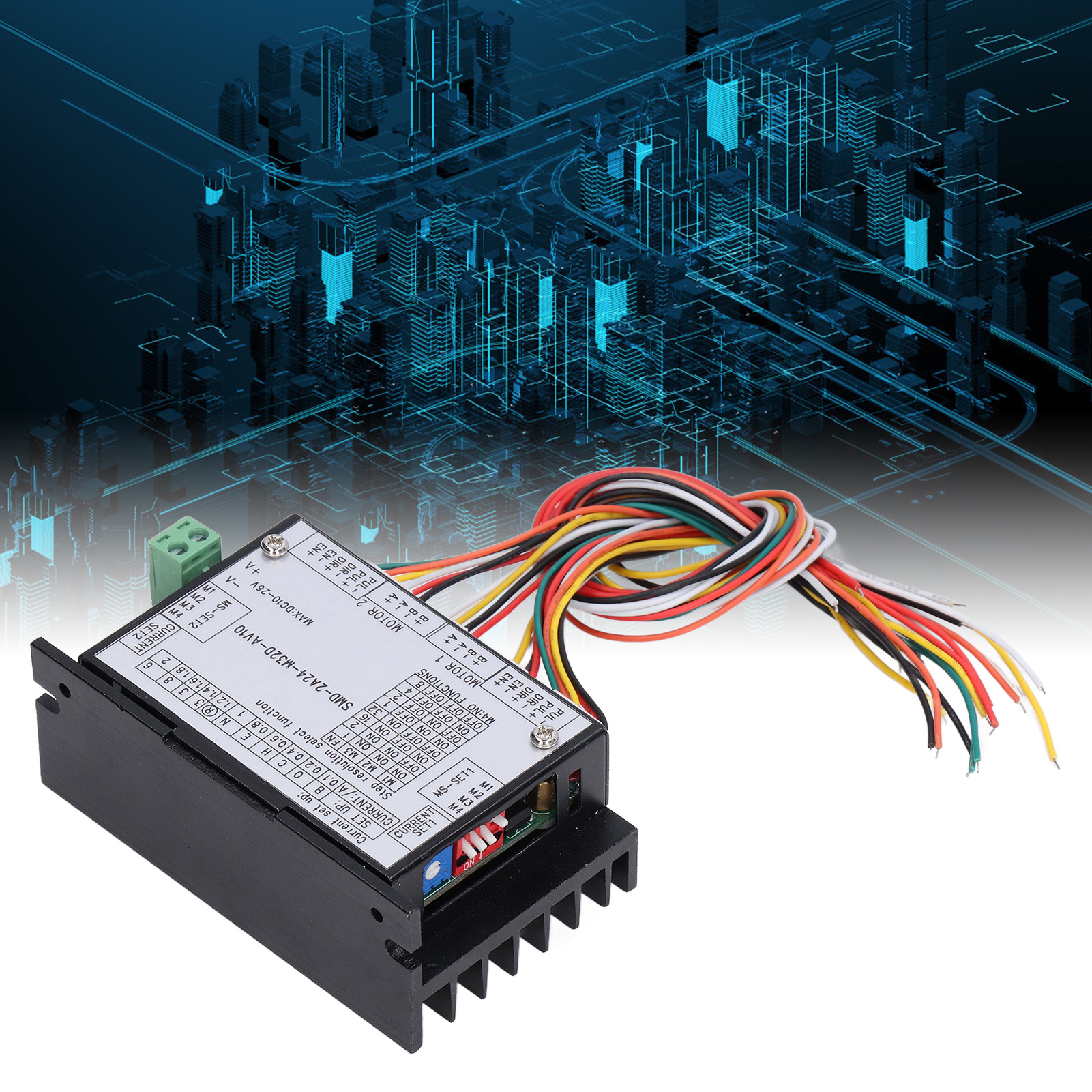

2-phasiger 4-draht-bipolar-schrittmotortreiber Smd-2a24-m32d-av10 (2-in-1-schrittmotortreiber)

Willkommen in unserem Shop! Dieser 2-Phasen-Schrittmotortreiber mit 4-Draht-Anschluss, Modell SMD-2A24-M32D-AV10, ist für einen zuverlässigen und effizienten Einsatz konzipiert. Er wird mit einem Treiber geliefert. **Detaillierte Produktmerkmale:** 1. **2-in-1-Design:** Besteht aus zwei Teilen: einem Treiber und einem Kabelsatz. Zwei universelle 2-Phasen-Schrittmotortreiber sind in einem einzigen Treibergehäuse integriert. Dies reduziert das Volumen bei gleichbleibenden Funktionseigenschaften und spart somit Platz und Verkabelungsaufwand. 2. **Fotoelektrische Trennung:** Zwei verschiedene Steuersignale (Impuls + Richtung + Aktivierung) können gleichzeitig eingespeist werden, um den Betrieb von zwei verschiedenen Motoren störungsfrei zu steuern. Alle Eingangssignale sind fotoelektrisch getrennt. 3. **Grundlegende Spezifikationen:** Um die Systemstabilität zu gewährleisten, verwendet der Kabelsatz Standard-2,54-mm-Steckverbinder. Das Flachbandkabel verwendet einen 24-adrigen PH-Stecker und ist 300 mm lang. Das Signalkabel hat 26 Adern. 4. **Anwendbare Motoren:** Dieser Schrittmotortreiber ist für 2-Phasen-Schrittmotoren der Typen 24, 28, 35, 29, 42, 57 und weitere mit 5, 6, 8 usw. Adern geeignet. 5. **Temperaturerfassung:** Der externe Temperaturfühler ist ein 10K (NTC) zur Erfassung von Temperaturen zwischen -10 und +75 °C. Die Sonde kann am Motor, Magnetventil oder an der Batterie angeschlossen werden. **Technische Daten:** * Typ: 2-phasig, 4-adrig, bipolar * Ansprechgeschwindigkeit: 100 kHz * Betriebstemperatur: 0-50 °C * Betriebsfeuchtigkeit: 40-90 % rF * Eingangsspannung: DC 10-26 V * Minimaler Standby-Strom: 0,03 A * Maximal zulässiger Betriebsstrom: 15 A (Motor und Bremse 10 A + Magnetventil 5 A) * Zulässiger Anlaufstrom: 35 A für 0,2 Sekunden * Zulässige Eingangsspannungswelligkeit: ≤ 500 mV * Übertragungsfrequenz des Lichtstreifens: 433 MHz 340-mm-Antenne. Sendeleistung: 10 MW. Reichweite im Freien: 100 Meter. * Fernbedienungsantenne: 250 mm, -110 dB Empfangsempfindlichkeit, 100 Meter Reichweite im Freien. * Spezifikationen für Magnetventilschnittstelle: Passend für verschiedene Standard-24-V-Magnetventile mit einem Betriebsstrom bis zu 5 A. * Spezifikationen für Motor- und Bremsschnittstelle: Passend für elektromagnetische Bremsen und 24-V-Motoren; der Gesamtbetriebsstrom überschreitet 10 A nicht. **Anwendung:** 1. **Verdrahtungsmethode:** * GND: Masseanschluss der Gleichstromversorgung * +V: Pluspol der Gleichstromversorgung, Bereich +9 V bis +36 V, empfohlener Wert +24 V DC * A+, A-: Spule der Motorphase A * B+, B-: Spule der Motorphase B 2. **Steuersignalfunktion:** * PUL+(+5 V)/PUL-(PUL): Impulssteuersignal: Die steigende Flanke des Impulses ist gültig. PUL liegt bei hohem Pegel zwischen 4 und 5 V und bei niedrigem Pegel zwischen 0 und 0,5 V. Für eine zuverlässige Reaktion auf Impulssignale muss die Impulsbreite größer als 1,2 µs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich. * DIR+(+5 V)/DIR-(DIR): Richtungssignal: Signal mit hohem/niedrigem Pegel. Um eine zuverlässige Motorkommutierung zu gewährleisten, muss das Richtungssignal mindestens 5 µs vor dem Impulssignal angelegt werden. Die anfängliche Betriebsrichtung des Motors hängt von der Motorverdrahtung ab. Durch Umkehrung einer beliebigen Phasenwicklung (z. B. A+, A-) kann die anfängliche Betriebsrichtung des Motors geändert werden. DIR- liegt auf einem hohen Pegel von 4–5 V und einem niedrigen Pegel von 0–0,5 V. * ENA+(+5 V) ENA-(ENA): Aktivierungssignal: Dieses Eingangssignal dient zum Ein- und Ausschalten des Motors. Wenn ENA+ an +5 V und ENA- an LOW angeschlossen ist (oder der interne Optokoppler aktiviert ist), unterbricht der Treiber den Strom zu jeder Phase des Motors, um ihn in den Freilaufzustand zu versetzen. In diesem Zustand wird der Schrittimpuls nicht verarbeitet. Wenn diese Funktion nicht benötigt wird, kann der Anschluss für das Aktivierungssignal offen bleiben. **Lieferumfang:** 1 x Schrittmotortreiber
