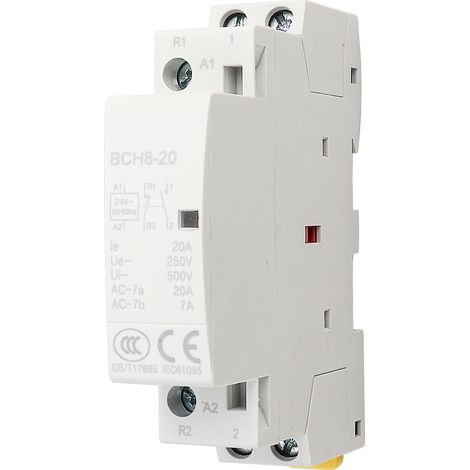

2-poliger 20-a-24-v-wechselstromschütz Für Schaltschränke, 1 Schließer + 1 Öffner, Din-schienenmontage

Willkommen in unserem Shop! Entdecken Sie unseren Wechselstromschütz – ein zuverlässiges und effizientes Gerät für den Hausgebrauch. Dank der standardmäßigen 35-mm-DIN-Schienenmontage lässt er sich problemlos in Ihre Schaltschränke integrieren. Dieser Schütz ist auf optimale Sicherheit und Langlebigkeit ausgelegt und zeichnet sich durch hervorragende Isolierung und ein kompaktes, modulares Design aus, was ihn robust und gleichzeitig einfach zu installieren macht. Ein Verdrahtungsplan ist direkt auf dem Gehäuse aufgedruckt und ermöglicht so einen schnellen und fehlerfreien Anschluss. Der Betrieb ist bemerkenswert leise und funkenfrei. **Detaillierte Spezifikationen:** * **Nennsteuerspannung (Us):** AC 24 V oder AC 220 V/230 V (wählbar). * **Nennstrom:** 20 A (Nutzungskategorie AC-7a) / 7 A (Nutzungskategorie AC-7b). * **Thermischer Strom (Ith):** 25 A. * **Nennisspannung (Ui):** 500 V AC. * **Nennbetriebsspannung (Ue):** 250 V AC. * **Polzahl:** 2P (1 Öffner + 1 Schließer). * **Maximale Schaltfrequenz:** 30 Zyklen pro Stunde. * **Elektrische Lebensdauer:** 100.000 Schaltvorgänge. * **Mechanische Lebensdauer:** 1.000.000 Schaltvorgänge. * **Gewicht der Verpackung:** Ca. 128 Gramm. **Nennbetriebsarten:** 1. **Dauerbetrieb (8 Stunden):** Dies ist der grundlegende Betriebsmodus. Der konventionelle thermische Strom (Ith) ist für diesen Betriebsmodus definiert. 2. **Periodischer Aussetzbetrieb:** Die Nennbetriebsfrequenz in diesem Modus beträgt 30 Schaltvorgänge pro Stunde bei einem Einschaltdauerverhältnis von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C schaltet der Schütz nach Anlegen der Spannung an die Spule und thermischer Stabilisierung zuverlässig mit einer Versorgungsspannung zwischen 85 % und 110 % seiner Nennspannung (Us). Die Aktivierung erfolgt bei einer Spannung zwischen 20 % und 75 % von Us. **Zusammenhang zwischen Betriebsspannung (20 A) und Steuerleistung:** * **Kategorie AC-7a:** 110 V / 2200 W — 250 V / 4500 W — 400 V / 7500 W. * **Kategorie AC-7b:** 110 V / 770 W — 250 V / 1600 W — 400 V / 2700 W. **Lieferumfang:** 1 x AC-Schütz.
