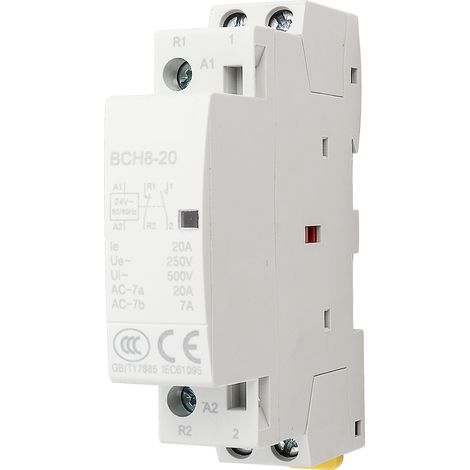

2-poliger Wechselstrom-haushaltsschütz (1 Schließer, 1 Öffner), 20 A, 24 V, Modularer Schütz Für 35-mm-din-schienenmontage, Automatisierungsschütz, 50/60 Hz

Allgemeine Beschreibung Dieser modulare Wechselstromschütz ist für den Hausgebrauch konzipiert und wird auf einer 35-mm-DIN-Schiene montiert. Er verwendet hochwertiges Isoliermaterial für erhöhte Betriebssicherheit. Seine kompakte Bauweise erleichtert die Installation, und ein auf der Oberfläche des Schützen aufgedruckter Verdrahtungsplan gewährleistet eine einfache und effiziente Bedienung. Dieser Schütz arbeitet geräuschlos und funkenfrei. Technische Daten: Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) Konventioneller thermischer Strom (lth): 25 A Bemessungsisolationsspannung (Ui): 500 V AC Bemessungsbetriebsspannung (Ue): 250 V AC Polzahl: 2P (1 Öffner + 1 Schließer) Maximale Schaltzyklen: 30 Schaltvorgänge/Stunde Elektrische Lebensdauer: 100.000 Schaltzyklen Mechanische Lebensdauer: 1.000.000 Schaltzyklen Gewicht: ca. 128 g Betriebsbedingungen Umgebungstemperatur: -5 °C bis +60 °C Auslösespannung: (20 % ~ 75 %) Us Zusammenhang zwischen der 20-A-Betriebsspannung und der Steuerleistung: AC-7a: 110 V – 2000 W, 250 V – 4500 W, 400 V – 7500 W AC-7b: 110 V – 770 W, 250 V – 1600 W, 400 V – 2700 W Weitere Informationen Grundbetrieb: 8 Stunden Periodischer intermittierender Betrieb: Nennbetriebsfrequenz von 30 Mal/Stunde und Lastfaktor von 40 %
