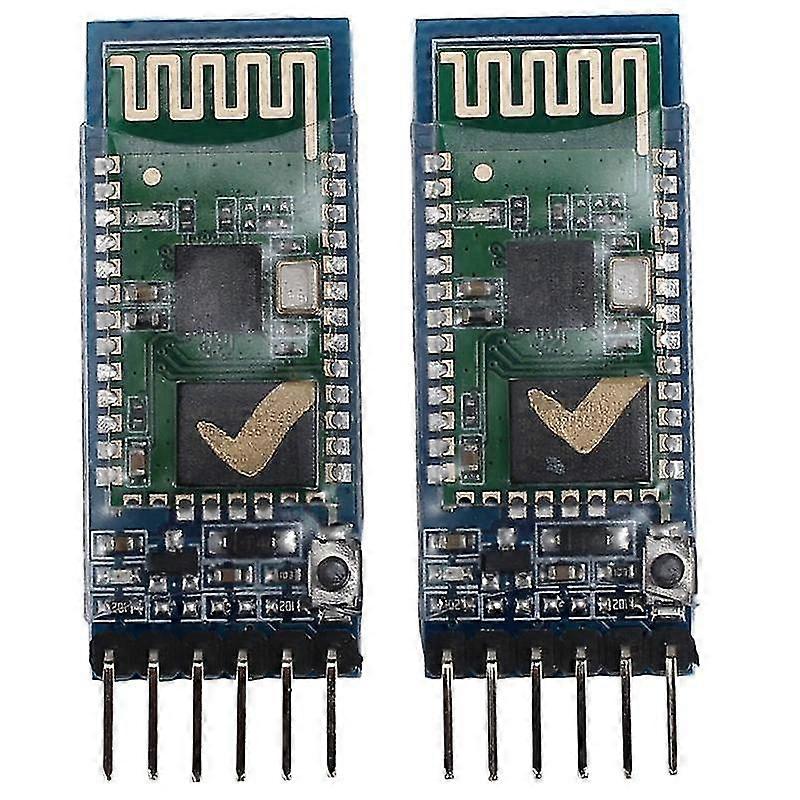

2 Stück 6pin Wireless Rf Bluetooth Transceiver Rs232 / Ttl Zu Uart Slave Modul Konverter Und Adapter

1. Das Master-Modul nutzt das Slave-Modul.Die Ausgangsschnittstelle umfasst VCC-, GND-, TXD-, RXD-, KEY-Pins und Bluetooth-Verbindungsstatus-Pin (STATE).Der Ausgang ist niedrig, wenn er nicht angeschlossen ist, und hoch, wenn er angeschlossen ist.2. LED zeigt den Bluetooth-Verbindungsstatus an, schnelles Blinken bedeutet keine Bluetooth-Verbindung, langsames Blinken bedeutet AT-Modus wechseln, doppeltes Blinken bedeutet Bluetooth verbunden und Port offen3.Die Bodenplatte ist mit zwei Anti-Reverse-Anschlussrohren ausgestattet, mit LDO 3,3 V, die Eingangsspannung beträgt 3,6 ~ 6 V, der Strom beträgt etwa 30 mA, wenn er nicht gekoppelt ist, und etwa 10 mA nach der Kopplung, und es ist verboten, 7 V zu überschreiten. 4. Der Schnittstellenpegel beträgt 3,3 V und kann direkt an verschiedene Mikrocontroller (51, AVR, PIC, ARM, MSP430 usw.) angeschlossen werden. 5-V-Mikrocontroller können auch direkt angeschlossen werden, ohne MAX232 oder über MAX232. 5. Die effektive Entfernung im offenen Raum beträgt 10 Meter (das Niveau ist KLASSE 2), und es ist möglich, 10 Meter zu überschreiten, aber die Verbindungsqualität dieser Entfernung ist nicht garantiert. 6. Nach dem Pairing kann es als serielle Vollduplex-Schnittstelle verwendet werden, ohne Bluetooth-Protokolle zu kennen.Es unterstützt 8-Bit-Datenbits, 1-Bit-Stoppbit und ein Kommunikationsformat, das auf Parität eingestellt werden kann.Es ist auch ein häufig verwendetes Kommunikationsformat und unterstützt keine anderen Formate.7.Sie können in den AT-Modus wechseln, indem Sie Pin 34 nach oben ziehen, um Parameter einzustellen und Informationen abzufragen.8. Kleine Größe (3,57 cm x 1,52 cm), werkseitige Patch-Produktion für Patch-Qualität.Und der transparente Schrumpfschlauch ist staubdicht und schön und verfügt über eine gewisse antistatische Fähigkeit.9. Es kann über AT-Befehle in den Host- oder Slave-Modus geschaltet und über AT-Befehle mit bestimmten Geräten verbunden werden.10. Unterstützt die Standardbaudrate von 4800 bps bis 1382400 bps. Level-Logik: TTL-Level: Im Allgemeinen werden die Daten binär ausgedrückt, und es wird festgelegt, dass +5 V der logischen „1“ entspricht und 0 V der logischen „0“ entspricht, was als TTL-Signalsystem bezeichnet wird, was positive Logik ist.RS232-Pegel: Verwenden Sie -12 V bis -3 V, entspricht logisch „0“, +3 V bis +12 V, logischer Pegel entspricht logisch „1“.Wenig gesunder Menschenverstand (sehr wichtig): TXD: Sendeende, normalerweise als eigenes Sendeende ausgedrückt, normalerweise für normale Kommunikation mit dem RXD eines anderen Geräts verbunden.RXD: Empfänger, normalerweise ausgedrückt als eigener Empfänger, normalerweise verbunden mit dem TXD eines anderen Geräts.Während der normalen Kommunikation ist der eigene TXD mit dem RXD verbunden.des Geräts Selbstempfangend und selbstübertragend: Während der normalen Kommunikation ist der RXD mit dem TXD anderer Geräte verbunden. Wenn Sie also die von Ihnen selbst gesendeten Daten empfangen möchten, erhalten Sie, wie der Name schon sagt, die von Ihnen selbst gesendeten Daten. Das heißt, Ihr eigener TXD ist direkt mit dem RXD verbunden, um seine eigene Übertragung und seinen eigenen Empfang zu testen.Ob es normal ist oder nicht, es ist ein schneller und einfacher Test.Wenn ein Problem auftritt, führen Sie diesen Test durch, um festzustellen, ob das Produkt defekt ist.Wird auch als Loopback-Test bezeichnet.Verwendung: Nach dem Pairing muss es nur noch als serielle Schnittstelle mit fester Baudrate verwendet werden, sodass das serielle Gerät mit dem Kommunikationsformat „feste Baudrate, 8 Datenbits, keine Parität“ die ursprüngliche kabelgebundene serielle Schnittstelle direkt ersetzen kann und keine Programmänderung erforderlich ist.Wie Datenerfassung, intelligente serielle Drucker, Punktbildschirmsteuerung im Freien usw. Farbe: Blau, Grün Material: Leiterplatte, Metall Packungsinhalt: 2 x drahtloses Bluetooth-Transceiver-Slave-Modul Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.Hinweis: Lichtverhältnisse und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht.Der zulässige Messfehler beträgt +/- 1-3 cm.
