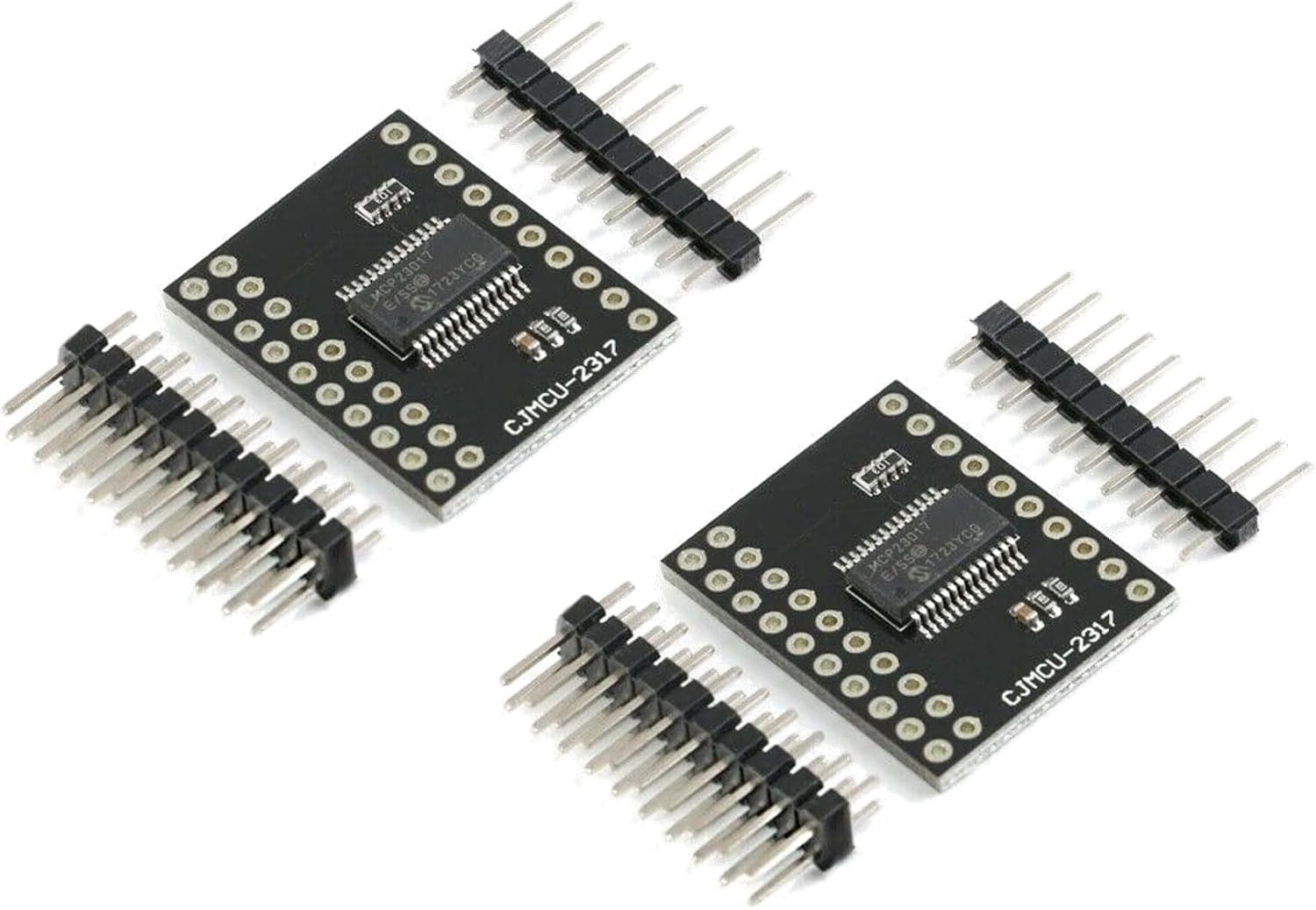

2 Stück Mcp23017 I2c Spi Serielle Schnittstelle Mcp23s17 Bidirektional 16-bit I/o 10 Mhz

Stück MCP23017 Serielles Schnittstellenmodul I²C I2C SPI MCP23S17 Bidirektionaler 16-Bit-I/O-Expander mit 10 MHz. Das MCP23017 kann 16-Bit-Paralleldaten in serielle Daten der I²C-Schnittstelle und umgekehrt umwandeln. Ein integrierter Power-On-Reset (POR)-Schaltkreis setzt das Gerät auf den Standardzustand zurück. Die beiden entgegengesetzten Ausgänge dienen als Interruptquellen. Das Polaritätsumschalterregister konfiguriert die Polarität der GPIO-Eingänge. Spezifikationen: 16-Bit-bidirektionaler Remote-I/O-Port: - I/O-Pins standardmäßig als Eingang konfiguriert High-Speed-I2C-Schnittstelle (MCP23017): - 100 kHz - 400 kHz - 1,7 MHz High-Speed-SPI-Schnittstelle (MCP23S17): - 10 MHz (maximal) Drei Hardware-Adresspins ermöglichen den Anschluss von bis zu acht Geräten am Bus Konfigurierbare Interrupt-Ausgangspins: - Konfigurierbar als aktiv-hoch, aktiv-niedrig oder Open-Drain INTA und INTB können unabhängig oder gemeinsam betrieben werden Konfigurierbare Interruptquelle: - Interrupt bei Änderung der konfigurierten Registerstandardwerte oder Pin-Änderungen Polaritätsumkehrregister zur Konfiguration der Polarität der Eingangsportdaten Externer Reset-Eingang niedrig Standby-Strom: 1 μA (max.) Betriebsspannung: - 1,8 V bis 5,5 V bei -40 bis +85 °C - 2,7 V bis 5,5 V bei -40 bis +85 °C 4,5 V bis 5,5 V bei -40 °C bis +125 °C. Packungsinhalt: 2 Stück x MCP23017 Serielles Schnittstellenmodul
