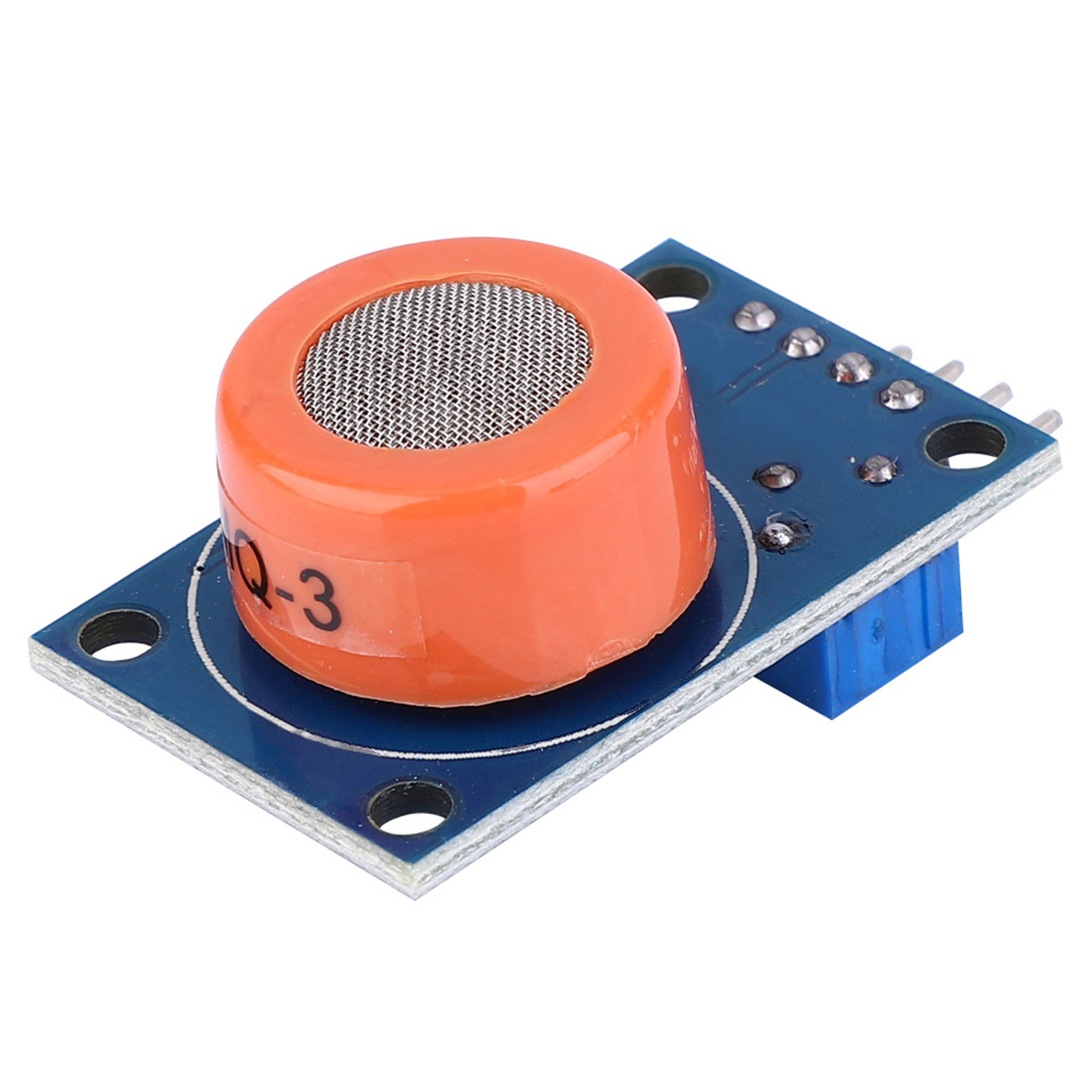

2 Stück Mq-3 Alkohol-gassensormodul Ethanol-detektor Atemgas-detektionsplatine

1. Doppelseitiges Leiterplattendesign mit Betriebsanzeige und TTL-Signalausgangsanzeige. 2. Mit TTL-Ausgang (DO-Schaltsignal) und analogem Ausgang AO. 3. Das gültige TTL-Ausgangssignal ist auf niedrigem Pegel. (Bei niedrigem Ausgangspegel leuchtet die Signal-LED; direkte Verbindung mit einem Mikrocontroller oder Relaismodul möglich.) 4. Die analoge Ausgangsspannung steigt mit der Konzentration. 5. Hohe Empfindlichkeit beim Nachweis von Alkoholgas. 6. Schnelle Ansprech- und Erholungszeiten. 7. Vier Schraublöcher ermöglichen eine einfache Positionierung. Detaillierte Testparameter: Modell: MQ-3 Detektionsgas: Alkoholdampf Detektionskonzentration: 0,04-4 mg/L Alkohol Standard-Schaltungsbedingungen: Schleifenspannung VC ≤24 DC Heizspannung: VH 5,0±0,2 V AC/DC Lastwiderstand: RL einstellbar Gassensorcharakteristik unter Standardtestbedingungen: Heizwiderstand 31 Ω±3 Ω Heizleistungsaufnahme: ≤90 mW Widerstand der empfindlichen Oberfläche: 2 kΩ-20 kΩ (in 0,4 mg/L Alkohol) Empfindlichkeit: Rs (in Luft) / Rs (0,4 mg/L Alkohol) ≥ 5 Konzentrationssteigung: ≤0,6 (R300 ppm/R100 ppm Alkohol) Standardtestbedingungen: 20 °C±2 °C; 65 % ± 5 % relative Luftfeuchtigkeit. Standard-Testschaltung: 5,0 V ± 0,1 V. Aufwärmzeit: ≥ 48 Stunden. Elektrische Eigenschaften: Eingangsspannung: 5 V DC. Leistungsaufnahme: 150 mA. DO-Ausgang: TTL-Digitalsignal 0 und 1 (0,1 V und 3,3 V). AO-Ausgang: 0,1–0,3 V, maximale Spannung ca. 4 V. Hinweis: Nach dem Einschalten benötigt der Sensor ca. 20 Sekunden zum Aufwärmen. Sobald die Messdaten stabil sind, ist eine Erwärmung des Sensors normal. Eine Überhitzung ist nicht normal. Verdrahtung: 1. VCC: An den Pluspol der Stromversorgung anschließen. 2. GND: An den Minuspol der Stromversorgung anschließen. 3. DO: TTL-Schaltsignalausgang. 4. AO: Analogsignalausgang. Lieferumfang: 2 x Alkohol-Gassensor.
