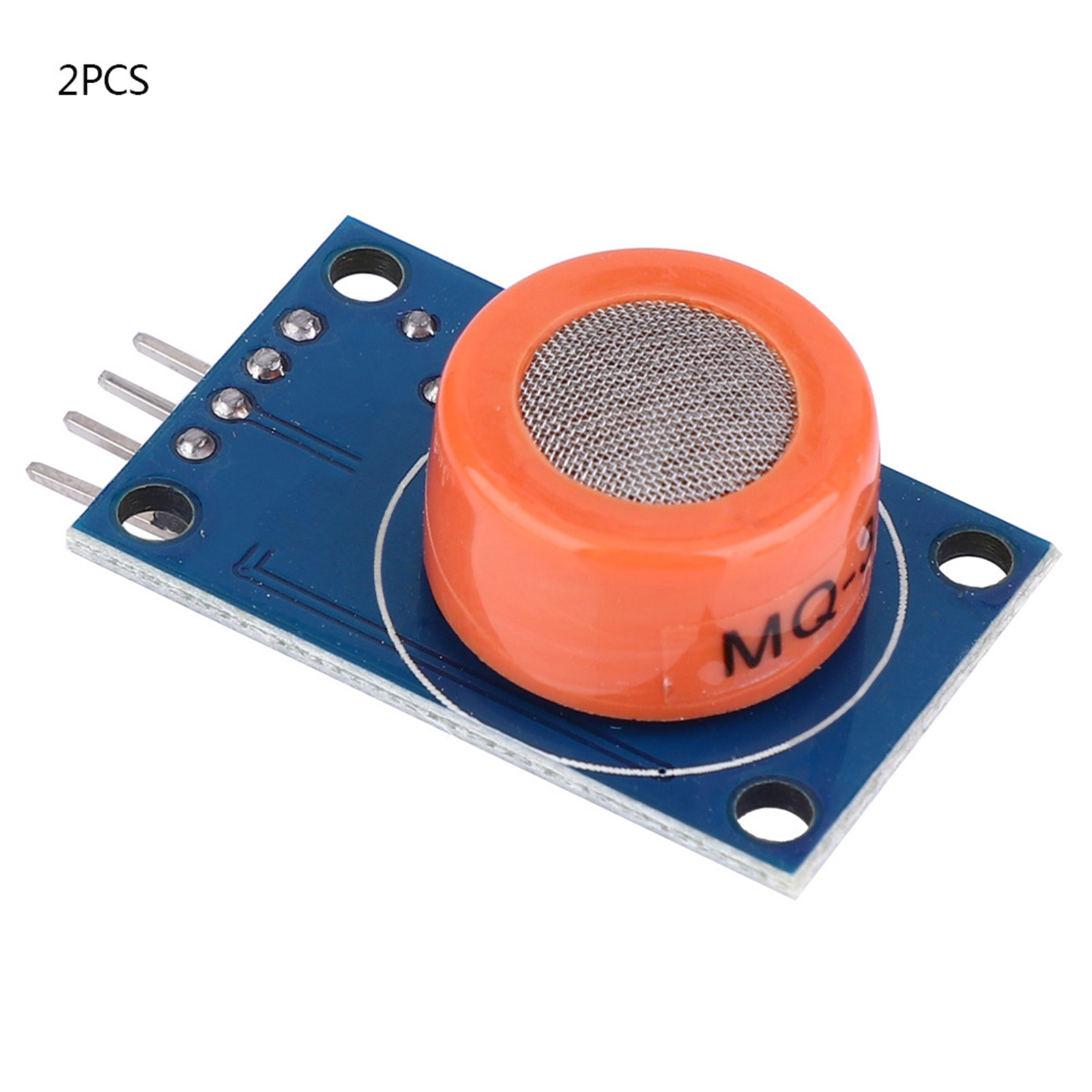

2-teiliges Mq-3 Gassensormodul Zur Alkohol- Und Ethanol-erkennung Für Arduino

Willkommen in unserem Shop! Entdecken Sie unseren MQ-3 Alkoholgassensor, ein zuverlässiges und leistungsstarkes Modul zur Erkennung von Alkoholdämpfen. Das Modul ist auf einer doppelseitigen Leiterplatte aufgebaut und verfügt über LED-Anzeigen für Stromversorgung und TTL-Ausgangssignal. Es bietet zwei Ausgangstypen für maximale Integrationsflexibilität: einen digitalen TTL-Ein/Aus-Ausgang (DO) und einen analogen Ausgang (AO). Das gültige TTL-Signal liegt auf niedrigem Pegel (0,1 V) und aktiviert die entsprechende Anzeige. Der Sensor kann direkt an einen Mikrocontroller oder ein Relaismodul angeschlossen werden. Der analoge Ausgang liefert eine Spannung zwischen 0,1 V und ca. 4 V, proportional zur gemessenen Gaskonzentration: Je höher die Spannung, desto höher die Konzentration. Dieser Sensor zeichnet sich durch seine hohe Empfindlichkeit gegenüber Alkoholdämpfen mit einem Messbereich von 0,04 bis 4 mg/L aus. Er bietet zudem schnelle Ansprech- und Erholungszeiten. Das Modul ist mit vier Befestigungslöchern für eine einfache und sichere Installation ausgestattet. **Detaillierte Spezifikationen:** * **Modell:** MQ-3 * **Erkanntes Gas:** Alkoholdampf * **Versorgungsspannung:** 5 V DC * **Stromstärke:** 150 mA * **Heizspannung:** 5,0 V ± 0,2 V AC/DC * **Heizwiderstand:** 31 Ω ± 3 Ω * **Widerstand der Sensoroberfläche:** 2 kΩ - 20 kΩ (in 0,4 mg/l Alkohol) * **Standard-Testbedingungen:** 20 °C ± 2 °C; 65 % ± 5 % relative Luftfeuchtigkeit * **Empfohlene Aufwärmzeit:** ≥ 48 Stunden für optimale Stabilität. Nach dem Einschalten stabilisieren sich die Daten nach ca. 20 Sekunden. Eine leichte Erwärmung des Sensors ist aufgrund seines internen Heizelements normal. **Pinbelegung:** 1. **VCC:** Positive Versorgungsspannung (+5 V) 2. **GND:** Masse 3. **DO:** TTL-Digitalausgang 4. **AO:** Analogausgang **Lieferumfang:** 2 x MQ-3 Alkoholgassensoren (Komplettmodul).
