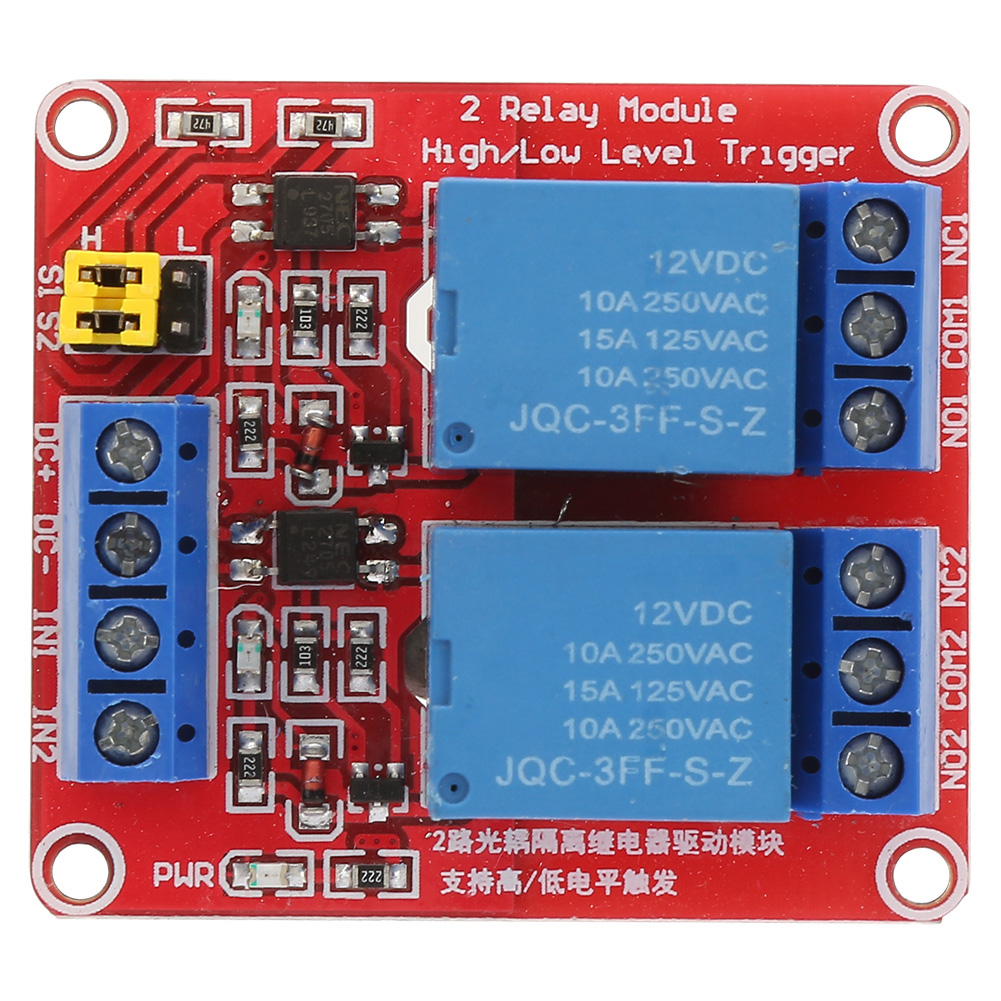

2-wege-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggerung (12 V)

Willkommen in unserem Shop! Dieses Modul verwendet ein hochwertiges Relais. Die maximale Belastung der Öffner-Schnittstelle beträgt: AC 250 V/10 A, DC 30 V/10 A. Es verfügt über eine Oberflächen-Optokoppler-Isolation, die eine hohe Ansteuerleistung und einen stabilen Betrieb gewährleistet; der Triggerstrom beträgt 5 mA. Das Modul ist für Betriebsspannungen von 5 V, 9 V, 12 V und 24 V verfügbar. Die Triggerung kann per Jumper auf High oder Low eingestellt werden. Dank seiner Fehlertoleranz schaltet das Relais auch bei Unterbrechung der Steuerleitung nicht. Es verfügt über eine Betriebsanzeige (grün) und eine Relaisstatusanzeige (rot). Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Anschlüsse über die Klemmenleiste. Modulgröße: 50 x 41 x 18,5 mm. Lochdurchmesser: 3,1 mm. Lochabstand: 44,5 x 35,5 mm / 1,75 x 1,4 Zoll. Verdrahtungsplan: DC+: An den Pluspol der Stromversorgung anschließen (die vom Relais benötigte Spannung, wählbar zwischen 5 V, 9 V, 12 V und 24 V). DC-: An den Minuspol der Stromversorgung anschließen. IN1: Triggeranschluss für Signal 1, ermöglicht die Einstellung des High- oder Low-Pegels zur Steuerung der Relaisaktivierung. IN2: Triggeranschluss für Signalkanal 2, ermöglicht die Einstellung des High- oder Low-Pegels zur Steuerung der Relaisaktivierung. Relaisausgang: NO1: Öffneranschluss von Relaiskanal 1, vor der Aktivierung geschlossen, nach der Aktivierung mit COM1 verbunden. COM1: Gemeinsamer Anschluss von Relaiskanal 1. NC1: Schließeranschluss von Relaiskanal 1, vor dem Schließen des Relais mit COM1 verbunden, nach der Aktivierung geöffnet. NO2: Öffneranschluss von Relaiskanal 2, vor der Aktivierung geschlossen, nach der Aktivierung mit COM2 verbunden. COM2: Gemeinsame Schnittstelle von Relaiskanal 2. NC2: Normalerweise geschlossene Schnittstelle von Relaiskanal 2, vor dem Schließen des Relais mit COM2 kurzgeschlossen, nach der Aktivierung geöffnet. High/Low-Triggerauswahl: S1 ist die High/Low-Triggerauswahl für Relais 1; S2 ist die High/Low-Triggerauswahl für Relais 2. Bei Kurzschluss von COM auf Low wird das entsprechende Relais durch ein Low-Signal ausgelöst, bei Kurzschluss von COM auf High durch ein High-Signal. Lieferumfang: 1 x Modul.
