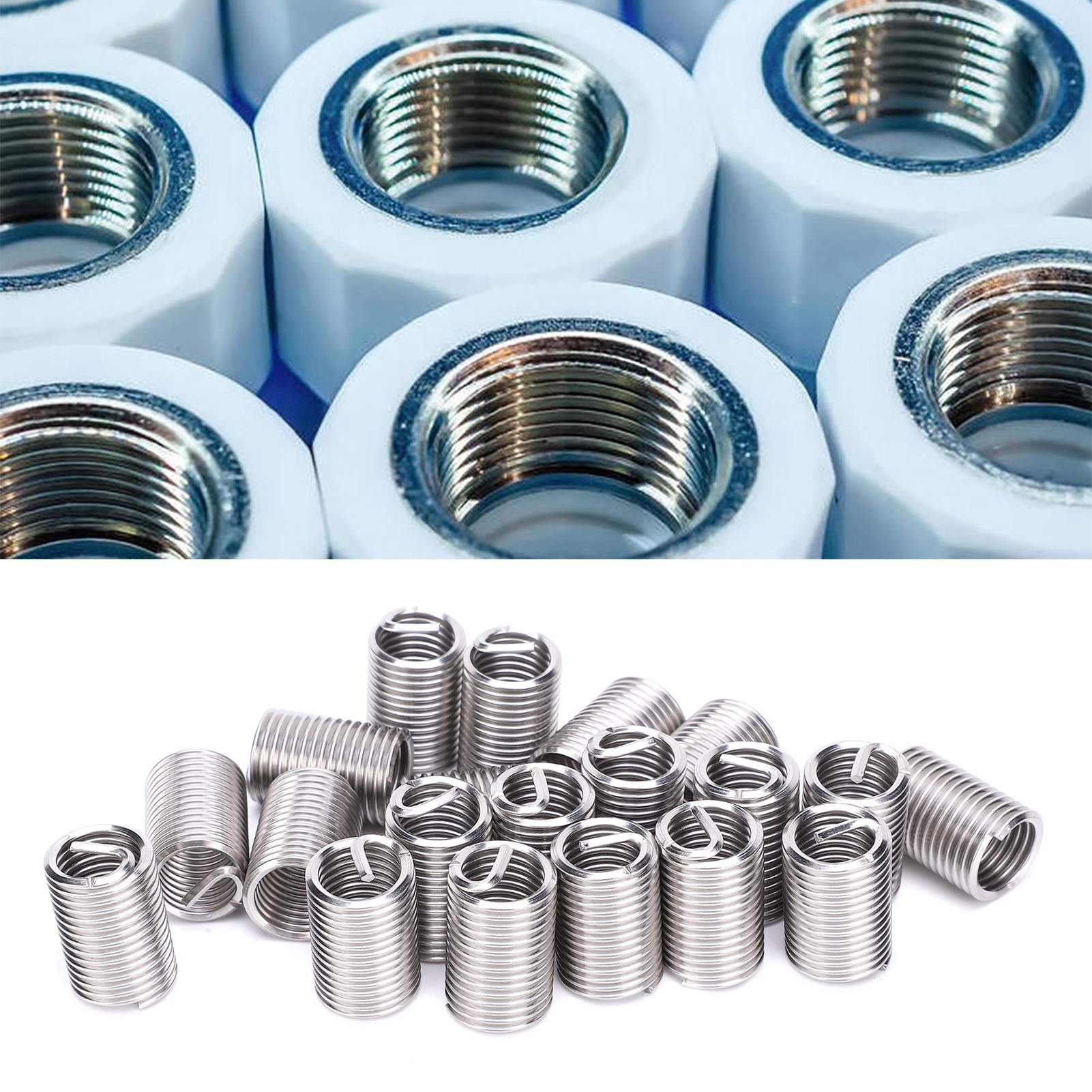

20 Gewindeeinsätze M142, Gewindeschutzhülsen, 2,5d Gewindereparatur

Willkommen in unserem Shop! Dieses Set mit 20 M14x2-Gewindeeinsätzen ist aus hochwertigem Edelstahl SUS304 gefertigt. Jeder Einsatz hat vor der Montage einen Außendurchmesser von ca. 16,7 bis 17,2 mm und benötigt für die Montage einen Bohrer mit ca. 14,5 mm Durchmesser. Die Längen nach der Montage variieren je nach Ausführung: 14 mm für 1D, 21 mm für 1,5D, 28 mm für 2D, 35 mm für 2,5D und 42 mm für 3D. Die Anzahl der Umdrehungen vor der Montage beträgt jeweils 5,4, 8,7, 11,9, 15,2 und 18,4. Die Gewindespezifikation ist M14x2 (mm). Diese Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindehülsen oder Metallhülsen genannt, sind eine neue Art von Gewindebefestigungselementen. Sie bestehen aus hochfestem, hochpräzisem Stahldraht mit diamantförmigem Querschnitt. In ein Gewindeloch in einem Bauteil aus Aluminiumlegierung oder anderen Werkstoffen eingesetzt, bilden sie ein hochfestes, verschleißfestes und hochpräzises Standard-Innengewinde. Sie ermöglichen die wirtschaftliche Reparatur von Gewindelöchern: Bei Gewindefehlern oder Beschädigungen kann der Einsatz als Reparaturmethode verwendet werden. Darüber hinaus ermöglichen sie die einfache Umrüstung zwischen metrischen und zölligen Gewinden, was sehr praktisch und nützlich ist. Diese Einsätze werden in weniger festen technischen Werkstoffen wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoff und technischen Kunststoffen eingesetzt und verbessern die Gewindefestigkeit und Verschleißfestigkeit deutlich. Gehen Sie zur Verwendung dieser Einsätze wie folgt vor: 1. Bohren: Bohren Sie das Loch mit dem in der Parametertabelle angegebenen Bohrer. Achten Sie darauf, kein konisches Loch zu erzeugen. Blasen Sie die Späne mit Druckluft ab. Die Senkbohrung sollte eine Tiefe von 0,4 Gewindegängen nicht überschreiten. 2. Gewindeschneiden: Verwenden Sie einen Spezialgewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge des Einsatzes sein. Blasen Sie die Späne mit Druckluft ab. Überprüfen Sie das Gewindeloch für hohe Genauigkeit mit einer speziellen Lehre. 3. Montage: Setzen Sie den Einsatz in den Montageschlüssel ein (Abbildung 5, rechts). Führen Sie den Schaft in die Nut der Schlüsselführung ein und drehen Sie den Griff, um den Einsatz in das Loch zu schrauben. Verwenden Sie für Einsätze der Größe M14x2 oder größer ein einfaches T-förmiges Werkzeug. Üben Sie während der Montage keinen vertikalen Druck aus, um ein Überspringen der Zähne zu vermeiden; schrauben Sie langsam in Gewinderichtung. 4. Griff entfernen: Verwenden Sie einen Brecheisen, um den Montagegriff zu brechen. Schlagen Sie mit ca. 200 g Kraft auf das Brecheisen, um den Griff zu entfernen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung, da dies den Schaft brechen und das Gewinde beschädigen könnte. 5. Ausschrauben: Bei Montageproblemen (z. B. durchhängenden Zähnen) verwenden Sie einen speziellen Ausdreher, um den Einsatz zu entfernen. Diese Packung enthält 20 Gewindeeinsätze.
