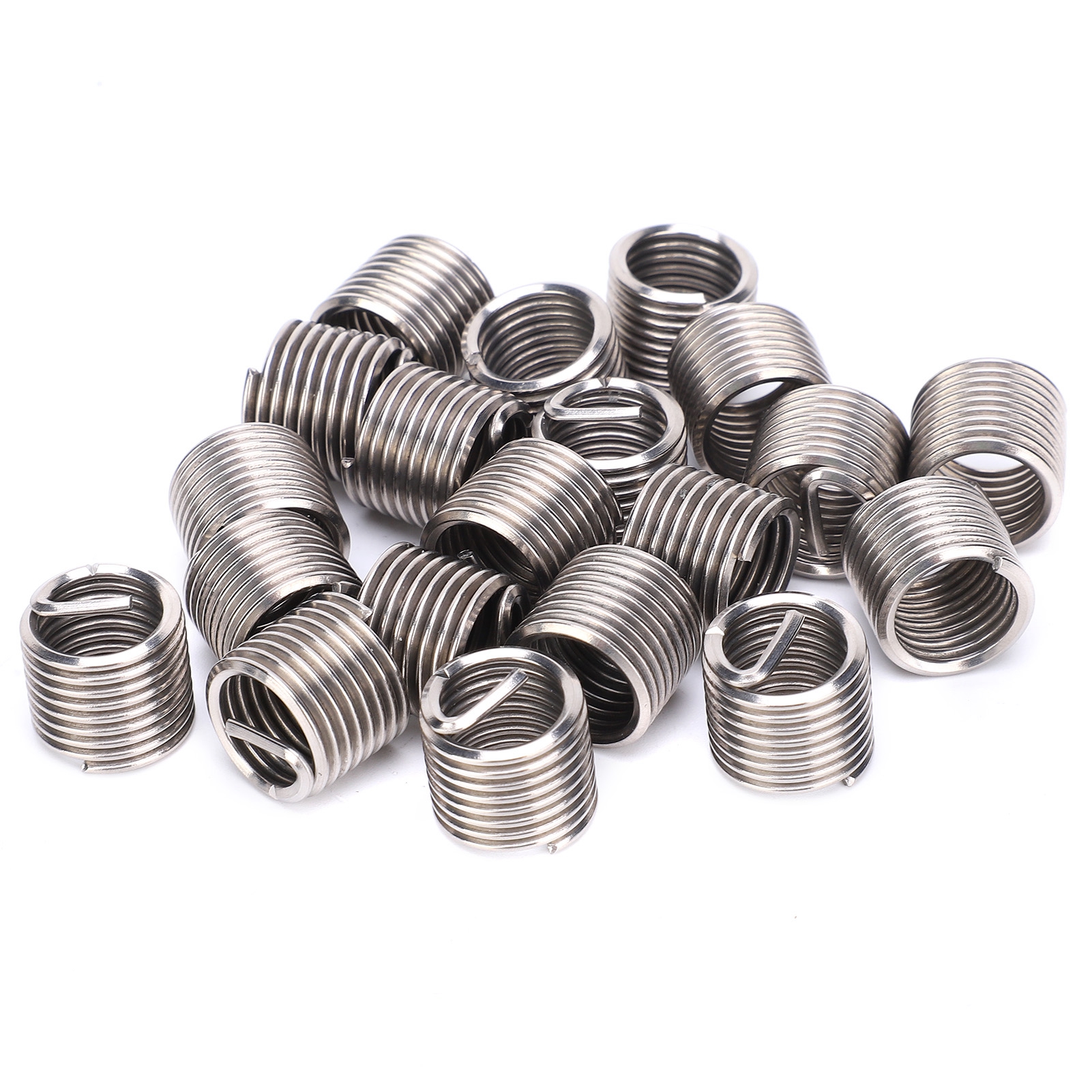

20 Gewindeeinsätze M14x2 1,5d Aus Edelstahl Sus304, Reparaturmutter (außen-/innengewinde)

Willkommen in unserem Shop! Durch das Einsetzen des Gewindeeinsatzes in die Schraubenbohrung von Aluminiumlegierungen und anderen Werkstoffen entsteht ein hochfestes, verschleißfestes und präzises Innengewinde. Dies ermöglicht eine kostengünstige Reparatur von Gewindebohrungen. Bei Gewindefehlern oder beschädigten Innengewinden dient der Gewindeeinsatz als Reparaturmethode. Mit Gewindeeinsätzen lässt sich zwischen metrischen und zölligen Gewindebohrungen umrüsten – eine praktische und nützliche Lösung. Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen genannt, stellen eine neue Art von Innengewindebefestigungselementen dar. Sie werden aus hochfestem, hochpräzisem, rhombischem Stahldraht gefertigt. Bei weniger festen Werkstoffen wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffen usw. verbessern sie die Gewindefestigkeit und Verschleißfestigkeit deutlich. Spezifikation: Artikeltyp: Gewindeeinsätze. Material: SUS304. Modell: M14x2. Gewindespezifikation: M14x2 (mm). Außendurchmesser vor der Montage: ca. 16,7–17,2 mm / 0,7–0,7 Zoll. Bohrerdurchmesser für die Montage: ca. 14,5 mm / 0,6 Zoll. 1D/1,5D/2D/2,5D/3D: Länge nach der Montage: ca. 14 mm / 0,6 Zoll, 21 mm / 0,8 Zoll, 28 mm / 1,1 Zoll, 35 mm / 1,4 Zoll, 42 mm / 1,7 Zoll. Anzahl der Umdrehungen vor der Montage: 5,4 / 8,7 / 11,9 / 15,2 / 18,4. Beschreibung der Gewindeschutzhülse: z. B. M3x0,5x1,5D, was bedeutet, dass nach der Montage des Schraubensatzes das Innengewinde M3, die Steigung 0,5 und die Länge 1,5D beträgt (die Länge entspricht dem 1,5-fachen des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge bezieht sich auf die Länge nach der Montage. Anleitung: 1. Bohren: Verwenden Sie zum Bohren des Lochs den in der Parametertabelle für Gewindeeinsätze angegebenen Bohrer. Achten Sie darauf, kein kegelförmiges Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Die Senkung sollte nach dem Bohren maximal 0,4 Steigungen betragen. Eine zu große Fase beeinträchtigt die korrekte Montage des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Montagelänge des Einsatzes sein. Entfernen Sie nach dem Gewindeschneiden die Späne mit Druckluft. Wenn eine hohe Gewindegenauigkeit erforderlich ist, prüfen Sie den Gewindegrund mit einer speziellen Grundlochlehre für Gewindeeinsätze. 3. Montage: Setzen Sie den Gewindeeinsatz in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Montageschaft des Gewindeeinsatzes in die Nut im Führungsschaft des Montageschlüssels ein und drehen Sie den Schlüsselgriff, um den Gewindeeinsatz in das Schraubenloch einzuschrauben. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer kann ein einfacher T-Nutenschlüssel verwendet werden. Hinweis: Beim Einschrauben der Einsätze darf kein Druck in vertikaler Richtung ausgeübt werden, um ein Durchrutschen zu vermeiden. Die korrekte Vorgehensweise ist, langsam in Gewinderichtung zu schrauben. 4. Entfernen des Schafts (Abbrechen des Montageschafts): Verwenden Sie einen Schaftbrecher, um den Montageschaft abzubrechen. Schlagen Sie mit ca. 200 g Kokosnuss kräftig auf den Schaftbrecher, um den Schaft zu entfernen. Drehen Sie den Schaft nicht mit dem Montageschlüssel in die entgegengesetzte Richtung. Brechen Sie den Montageschaft nicht ab. Dies kann leicht passieren. Dadurch bricht der Schaft und das Gewinde wird beschädigt. 5. Ausschrauben: Wenn beim Einschrauben des Gewindeeinsatzes Probleme auftreten (z. B. Durchrutschen), muss der Einsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenausdreher. Packungsinhalt: 20 x Gewindeeinsätze.
