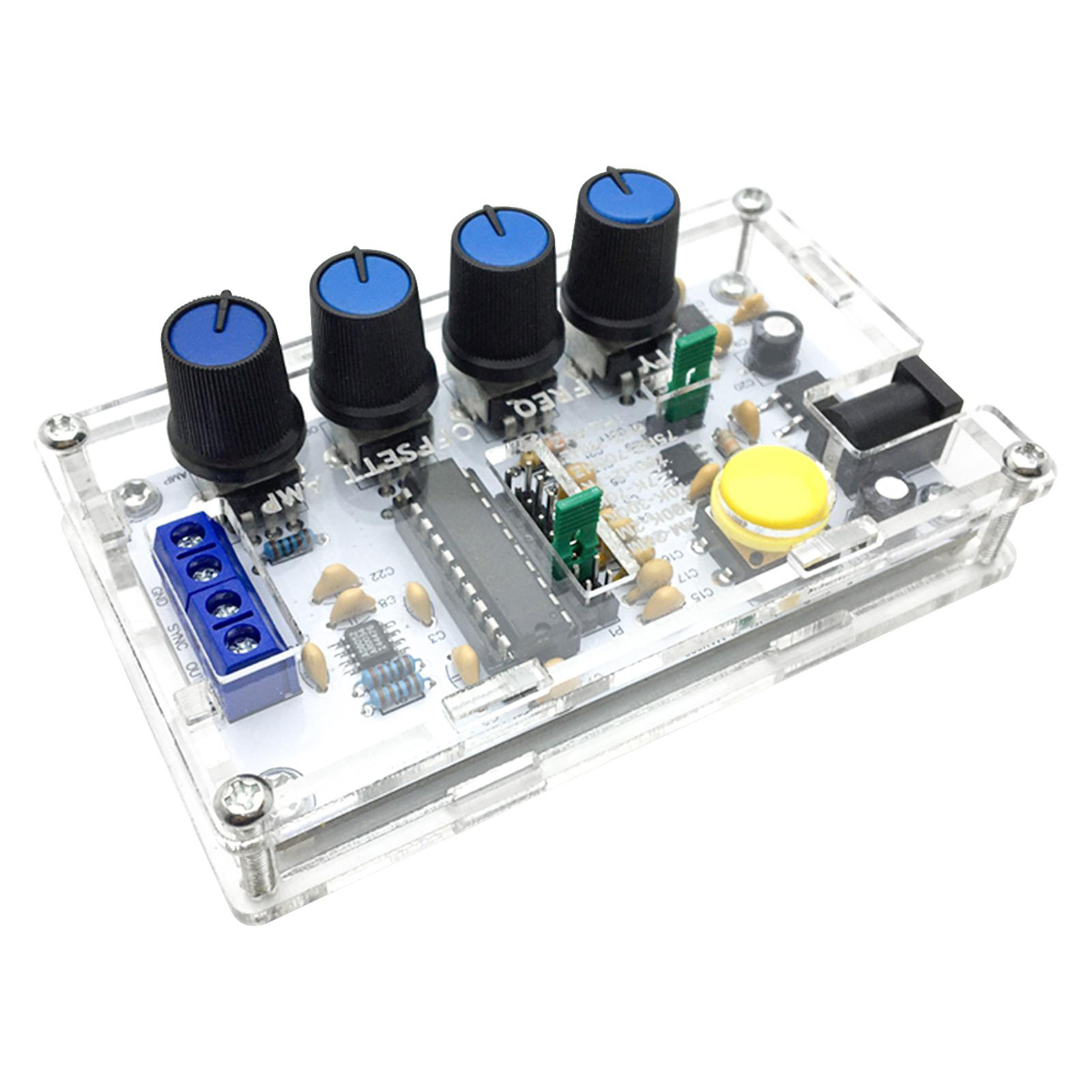

20-mhz-hochfrequenzsignalgenerator, Hochpräziser Multifunktions-diy-bausatz Mcu1103, Elektronikmodul Zum Zusammenbau

Willkommen in unserem Shop! Entdecken Sie unseren DIY-Signalgenerator – ein komplettes und präzises Set für Ihre Elektronikprojekte. Dieses Modul arbeitet mit zwei Netzteilen (Verstärkung ohne DC-Sperrkondensatoren, garantiert die originalgetreue Übertragung von Hoch- und Niederfrequenzsignalen). Es erzeugt Dreieck-, Rechteck-, Sinus- sowie Vorwärts- und Rückwärts-Sägezahnwellen. Die Temperaturdrift beträgt 200 ppm/°C, und es verfügt über einen SYNC-Ausgang zur Synchronisierung. Die Wellenformumschaltung erfolgt per Knopfdruck für eine einfache und intuitive Bedienung. Das transparente Acrylgehäuse macht das Gerät sowohl ästhetisch ansprechend als auch praktisch. Technische Daten: - Materialien: Leiterplatte, Acryl - Frequenzbereich: 1 Hz bis 20 MHz - Tastverhältnis: 15 % bis 85 % - Tatsächliche Sinuswellenverzerrung: 0,75 % - Linearität der Dreieckwellenausgabe: 0,1 % - Ausgangspuffer mit niedriger Impedanz: 0,1 Ω - Einstellbarer DC-Offset: -5 V bis 5 V - Einstellbare Ausgangsamplitude: 0,1 V bis 9,5 Vpp (bei 9 V Betriebsspannung) - Abmessungen: 99 x 59 x 32 mm (3,90 x 2,32 x 1,26 Zoll) - Gewicht (Verpackung): 89 g Lieferumfang: - 1 x Signalgenerator-Teilesatz (Selbstmontage erforderlich, unmontiert) - 1 x Bedienungsanleitung Bitte beachten Sie, dass es sich bei diesem Produkt um einen Bausatz handelt, der selbst zusammengebaut werden muss. Ideal für Bastler und anspruchsvolle Heimwerker.
