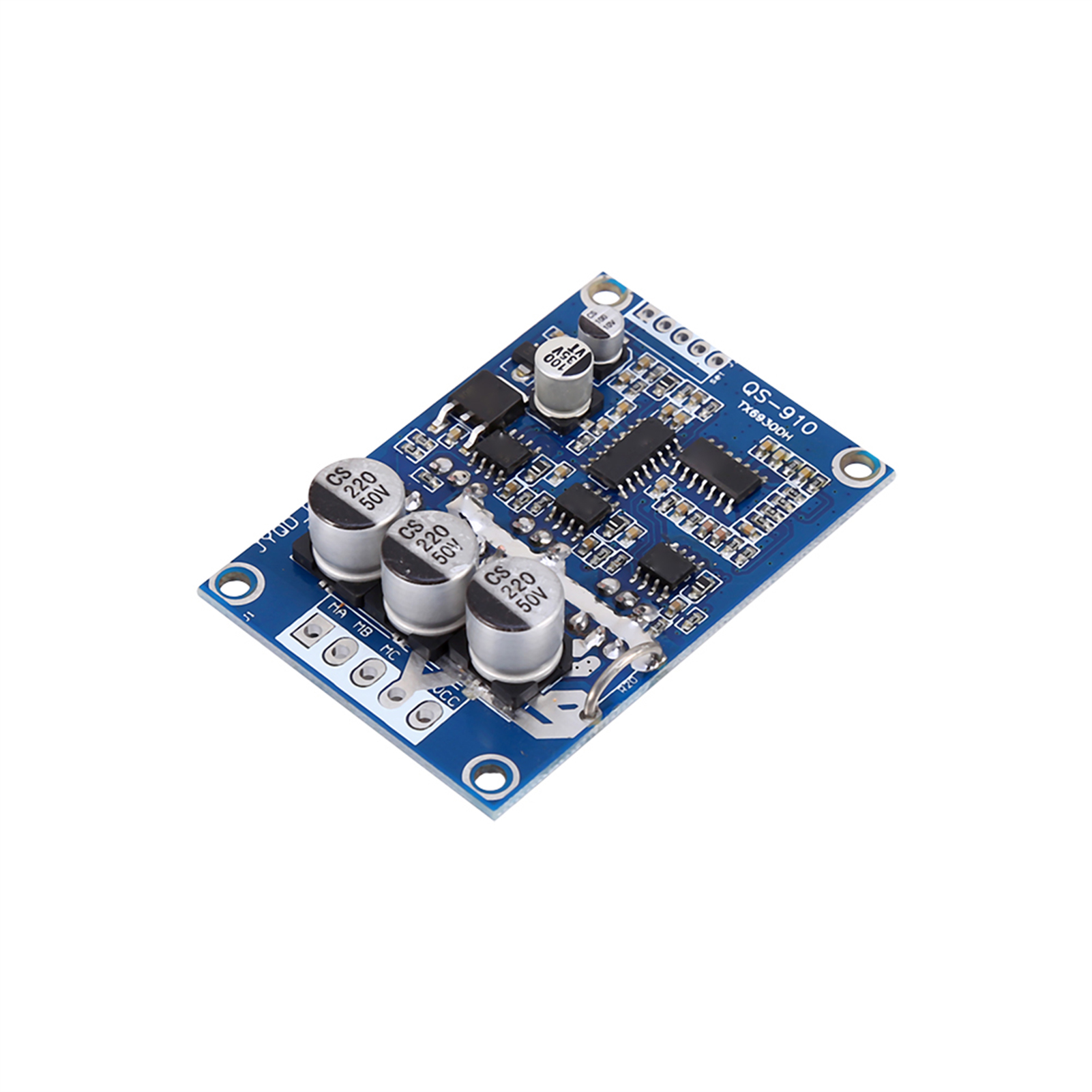

20a 12v-36v 500w Dc Bürstenloser Motortreiberplatinenmodul (ohne Hall-effekt)

1. Der DC12V-36V Hochleistungs-Motorcontroller ermöglicht die Anpassung an verschiedene Spannungen für einen breiten Anwendungsbereich. 2. Das Produkt ist einfach zu bedienen und verfügt über Überstrom- und Kurzschlussschutz. 3. Die Drehzahlregelung kann über den VR-Anschluss per Spannungsregelung oder PWM-Steuerung erfolgen. Die Spannungsregelung lässt sich über den einstellbaren Widerstand anpassen. 4. Drehzahlregelung: Spannungsregelung oder PWM-Steuerung per Mikrocontroller. 5. Das Motortreibermodul ist mit einem Unterspannungsschutz ausgestattet, um Schäden durch kurzzeitige Stromspitzen zu verhindern. Spezifikationen: Antriebsplattentyp: JYQD_V6.3E1 Spannungsbereich: 12 V–36 V Spitzenstrom: 20 A Antriebsleistung: ≤ 500 W (entsprechende Betriebsspannung) Abmessungen: 63 x 43 x 17 mm Drehzahlregelung: Spannungsregelung oder PWM-Steuerung (Mikrocontroller) Steueranschluss: 1. GND 2. VR Drehzahlregelung: Die Drehzahl kann spannungs- oder PWM-gesteuert werden. Die Spannungsregelung kann über einen einstellbaren Widerstand (20 kΩ, 3-poliger VR-Widerstand, 5-V-Anschluss mit GND verbinden) eingestellt werden. 3. ZF-Anschluss: 5 V mit GND verbinden. 4. Signal-Drehzahlimpulsausgang: Impulsanzahl = Polzahl x 3. 5. 5-V-Steueranschluss: 5-V-Spannungsausgang Stromversorgung: 1. VCC Stromversorgungseingang (12 V–36 V) 2. GND Stromversorgungseingang 3, MC bürstenloser Gleichstrommotor ohne Sensor / kein Holzer-Motor, dreipolig W 4, MB bürstenloser Gleichstrommotor ohne Sensor / kein Holzer-Motor, dreipolig V 5, MA bürstenloser Gleichstrommotor ohne Sensor / kein Holzer-Motor, dreipolig U Lieferumfang: 1 x Antriebsplatte für bürstenlosen Gleichstrommotor
