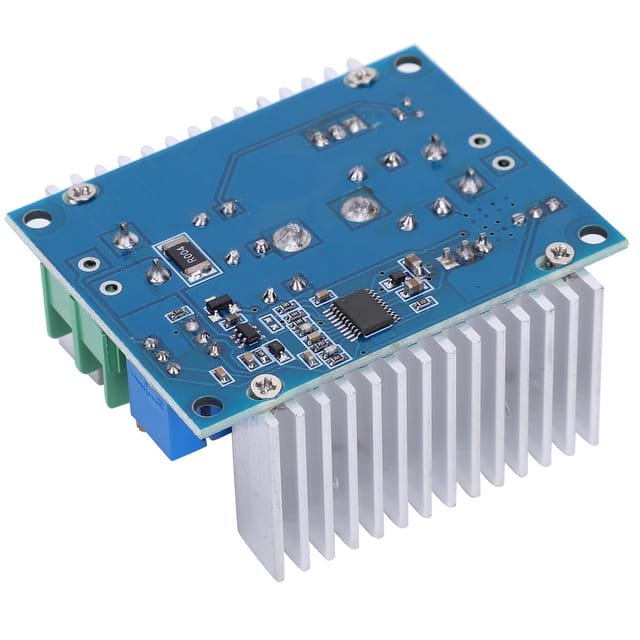

20a 300w Dc-dc-abwärtswandler, Fahrzeugstromversorgung Mit Konstanter Spannung Und Einstellbarem Strom, Hochleistungslastmodul, Led-treiber.

Willkommen in unserem Shop! Wir freuen uns, Ihnen unser Abwärts-Schaltnetzteilmodul vorzustellen – ein Hochleistungsprodukt, das Ihre Anforderungen an die Stromwandlung erfüllt. Dieses Abwärtswandlermodul bietet einen breiten Eingangsspannungsbereich von 6 V bis 40 V und ermöglicht die präzise Einstellung von Ausgangsspannung und -strom. Es nutzt fortschrittliche Synchrongleichrichtungstechnologie und verwendet Leistungs-MOSFETs mit extrem niedrigem Einschaltwiderstand anstelle von Gleichrichterdioden. Dies reduziert die Verluste deutlich und verbessert den Wirkungsgrad. Bei einem Strom von 20 A wandelt das Modul 96 V in 12 V mit einem Wirkungsgrad von bis zu 96 % um. Das Modul ist mit einem Dual-MOSFET-Design (75 V/80 A) ausgestattet und unterstützt hohe Ströme. Niederohmige Hochfrequenz-Elektrolytkondensatoren am Ein- und Ausgang gewährleisten geringe Restwelligkeit und einen stabilen Ausgang. 30-A-Schraubklemmen vereinfachen die Verdrahtung, und das Modul ist mit zwei Kühlkörpern zur optimierten Wärmeableitung ausgestattet. Bitte beachten Sie, dass bei einer signifikanten Differenz zwischen Eingangs- und Ausgangsspannung eine Reduzierung von Leistung und Stromstärke empfohlen wird. Produktspezifikationen: Artikeltyp: Netzteilmodul Modultyp: Synchrongleichrichtung, nicht isoliertes Konstantstrom- und Konstantspannungs-Abwärtsmodul, CC/CV-Lastmodul Anwendungen: Konstantstrombetrieb von Hochleistungs-LEDs, Laden von Lithiumbatterien (einschließlich Ferritbatterien), Laden von 4-V-, 6-V-, 12-V-, 14-V- und 24-V-Batterien, Laden von Nickel-Cadmium- und Nickel-Metallhydrid-Akkus (Akkupacks), Solarmodule, Windkraftanlagen Eingangsspannung: DC 6–40 V Ausgangsspannung: Stufenlos einstellbar (1,2–35 V DC) für den Dauerbetrieb unter 32 V (Anwendbar bei Anwendungen, bei denen die Eingangsspannung höher als die Ausgangsspannung ist, ohne Spannungsanstieg) Ausgangsstrom: Maximal 20 A, Dauerbetrieb bis maximal 15 A (wenn die Temperatur der Leistungsröhre 65 Grad überschreitet, fügen Sie bitte einen Lüfter zur Wärmeabfuhr hinzu; verwenden Sie bitte eine Leistungsreduzierung für Hochspannungsausgänge) Strombegrenzungsbereich: 0,2-20 A (geregelt). Bitte fügen Sie einen Lüfter hinzu, wenn die Temperatur 65 Grad übersteigt. Minimale Druckdifferenz: 3 V Betriebsfrequenz: 150 kHz Umwandlungswirkungsgrad: Bis zu ca. 96 % (der Wirkungsgrad ist abhängig von der Druckdifferenz und der Betriebsumgebung) Ausgangswelligkeit: Ca. 50 mV (rauschfrei), 20 MHz Bandbreite (nur als Referenz, gemessen mit 24 V Eingangsspannung) Betriebstemperatur: -10 °C bis +75 °C (Bitte überwachen Sie die Temperatur der Leistungsröhre während des Betriebs; erhöhen Sie die Wärmeabfuhr oder verwenden Sie eine Derating-Schaltung, wenn die Temperatur zu hoch ist) Drehrichtung des Potentiometers: Im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern) Ausgangskurzschlussschutz: Ja (sofortiger Schutz), Konstantstrom (der eingestellte Stromwert darf nicht dauerhaft kurzgeschlossen werden). Eingangs-Verpolungsschutz: Nein Ausgangs-Verpolungsschutz: Nein. Für selbstladende oder induktive Lasten eine 2-polige Diode hinzufügen. Anschlussart: Klemmenblock Einstellung des Ausgangsstroms: 1. Stellen Sie das CV-Potentiometer auf den für Ihre Last erforderlichen Wert ein. 2. Drehen Sie das CC-Potentiometer ca. 30 Umdrehungen gegen den Uhrzeigersinn (d. h. stellen Sie den Ausgangsstrom auf Minimum), schließen Sie die LED an und stellen Sie dann das CC-Potentiometer auf den gewünschten Strom ein. Zum Laden eines Akkus schließen Sie diesen nach dem Entladen an den Ausgang an und stellen Sie CC auf den erforderlichen Strom ein. (Verwenden Sie zum Einstellen des Ladestroms eine entladene Batterie. Je voller die Batterie ist, desto geringer ist der Ladestrom.) Verdrahtungshinweise: OUT+: Positiver Ausgang OUT-: Negativer Ausgang +IN: Positiver Eingang -IN: Negativer Eingang CV: Ausgangsspannungseinstellung CC: Ausgangsstromeinstellung EN: Aktivieren, Ausgang bei niedrigem Pegel deaktiviert; Pause, Ausgang bei hohem Pegel aktiviert Wenn sowohl Eingang als auch Ausgang geerdet sind, liefert CV eine konstante Spannung ohne Last und CC einen konstanten Strom. Lieferumfang: 1 x Netzteilmodul
