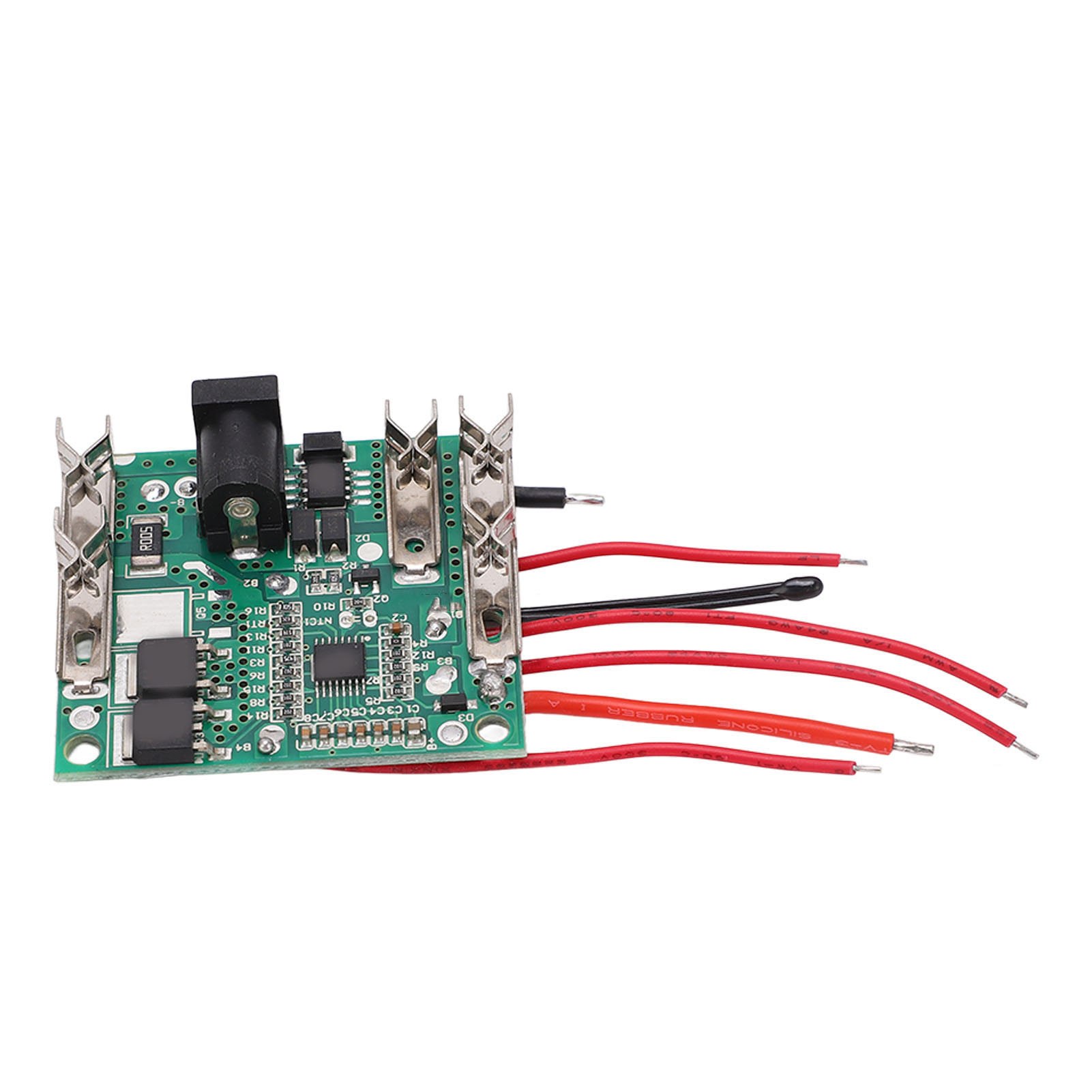

20a Bms-schutzplatine Für 5s-li-ionen-akkus – 19v/21v Niedrigstrom-ladeplatine

Willkommen in unserem Shop! Diese Schutzplatine wurde speziell für Lithium-Ionen-Akkus der 5S-Serie entwickelt und ist ideal für Elektrowerkzeuge. Dank ihrer speziellen integrierten Schaltung, die Spannung, Lade-/Entladestrom und Umgebungstemperatur jeder Zelle in Echtzeit überwacht, gewährleistet sie einen zuverlässigen Betrieb. Maximale Sicherheit wird durch stabile Schutzfunktionen gegen Überladung, Tiefentladung und Kurzschlüsse garantiert. Der Stromverbrauch ist sehr gering: ca. 25 µA im Betrieb und 6 µA im Standby-Modus. Die Wahl dieser geeigneten Platine verlängert die Lebensdauer Ihrer Batterie hinsichtlich Lade- und Entladezyklen. **Produktdetails:** * **Typ:** Lithium-Batterieschutzplatine * **Material:** Leiterplatte * **Ladespannung:** 19 V / 21 V * **Ladespannung pro Zelle:** 3,8 V / 4,25 V * **Dauerentladestrom:** 8–20 A * **Schutzfunktionen (Erkennung/Verzögerung/Wiederherstellung):** * **Überladung:** 3,85–4,25 V / 1 s / 3,75–4,13 V (automatische Wiederherstellung nach 1 ms) * **Tiefentladung:** 2–2,8 V / 1 s / 2,5–3,0 V (automatische Wiederherstellung nach 1 ms) 100 ms ± 20 ms) * **Überstrom:** Erkennung bei 30 ± 5 A (Schwellenwert 0,1–0,4 V) / 1 s Verzögerung / automatische Wiederherstellung * **Kurzschluss:** Erkennung bei 0,8 V / 250 µs Verzögerung / automatische Wiederherstellung nach 1 s, wenn die Last getrennt wird * **Wärmemanagement:** * Schutzaktivierung: 70 ± 5 °C * Wiederherstellung: 55 ± 5 °C * **Stromverbrauch:** 25 µA im Betrieb (25 °C), 6 µA im Standby (25 °C) * **Innenwiderstand des Entladekreises:** 30 ± 5 mΩ * **Temperaturbereiche:** * **Betrieb:** -40 °C bis 85 °C (Luftfeuchtigkeit ≤75 %) * **Lagerung:** -40 °C bis 125 °C (Luftfeuchtigkeit ≤75 %) * **Abmessungen:** Ca. 40 x 46 mm / 1,6 x 1,8 Zoll **Lieferumfang:** 1 x Lithium-Batterieschutzplatine
