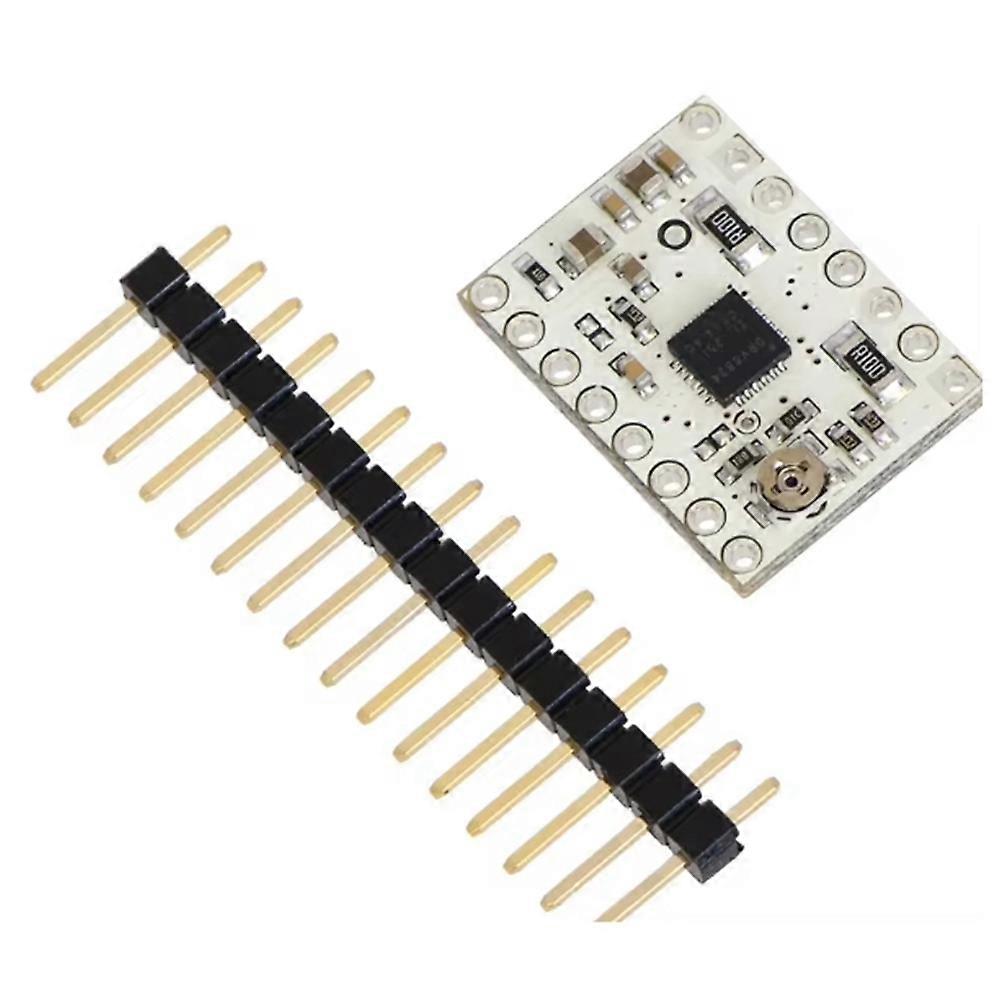

2134 Drv8834 Niederspannungs-schrittmotortreiber-entwicklungsboard 2,5–10,8 V Mit Integriertem Spannungsregler
EAN 5754169035643
43,67 €
ab 43,67 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 7 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 43,67 € | Gratis | 43,67 € | Zum Shop |
| Sechs verschiedene Schrittauflösungen | Vollschritt, Halbschritt, Viertelschritt, Achtelschritt, Sechzehntelschritt und Dreiunddreißigschritt. Die einstellbare Stromregelung ermöglicht die Festlegung des maximalen Ausgangsstroms über ein Potentiometer und somit die Verwendung höherer Spannungen für höhere Schrittraten. Die intelligente Chopper-Steuerung wählt automatisch den korrekten Stromabfallmodus (schneller oder langsamer Abfall). Überhitzungsschutz, Überstromschutz und Unterspannungsschutz sind ebenfalls vorhanden. Die vierlagige Leiterplatte aus 2 oz Kupfer sorgt für verbesserte Wärmeableitung. Dieses Produkt ist eine Trägerplatine bzw. ein Breakout-Board für den Niederspannungs-Schrittmotortreiber DRV8834 von TI. Mit diesem Treiber können Sie einen bipolaren Schrittmotor mit bis zu 2 A Ausgangsstrom pro Spule ansteuern (weitere Informationen finden Sie im Abschnitt „Überlegungen zur Verlustleistung“ weiter unten). Versorgungsspannungsbereich: 2,5–10,8 V. Integrierter Spannungsregler (keine externe Logikspannung erforderlich). Direkter Anschluss an 3,3-V- und 5-V-Systeme möglich. Schutz gegen Kurzschluss gegen Masse, Kurzschluss gegen Versorgungsspannung und Kurzschluss gegen Last. Freiliegende, lötbare Massefläche unterhalb des Treiber-ICs auf der Unterseite der Leiterplatte. Dieses Produkt wird mit allen SMD-Bauteilen – einschließlich des DRV8834-Treiber-ICs – wie abgebildet geliefert. Farbe: Wie abgebildet Material: Leiterplatte Lieferumfang: 1 Satz DRV8834 Niederspannungs-Schrittmotor Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig vom Original abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm. |
