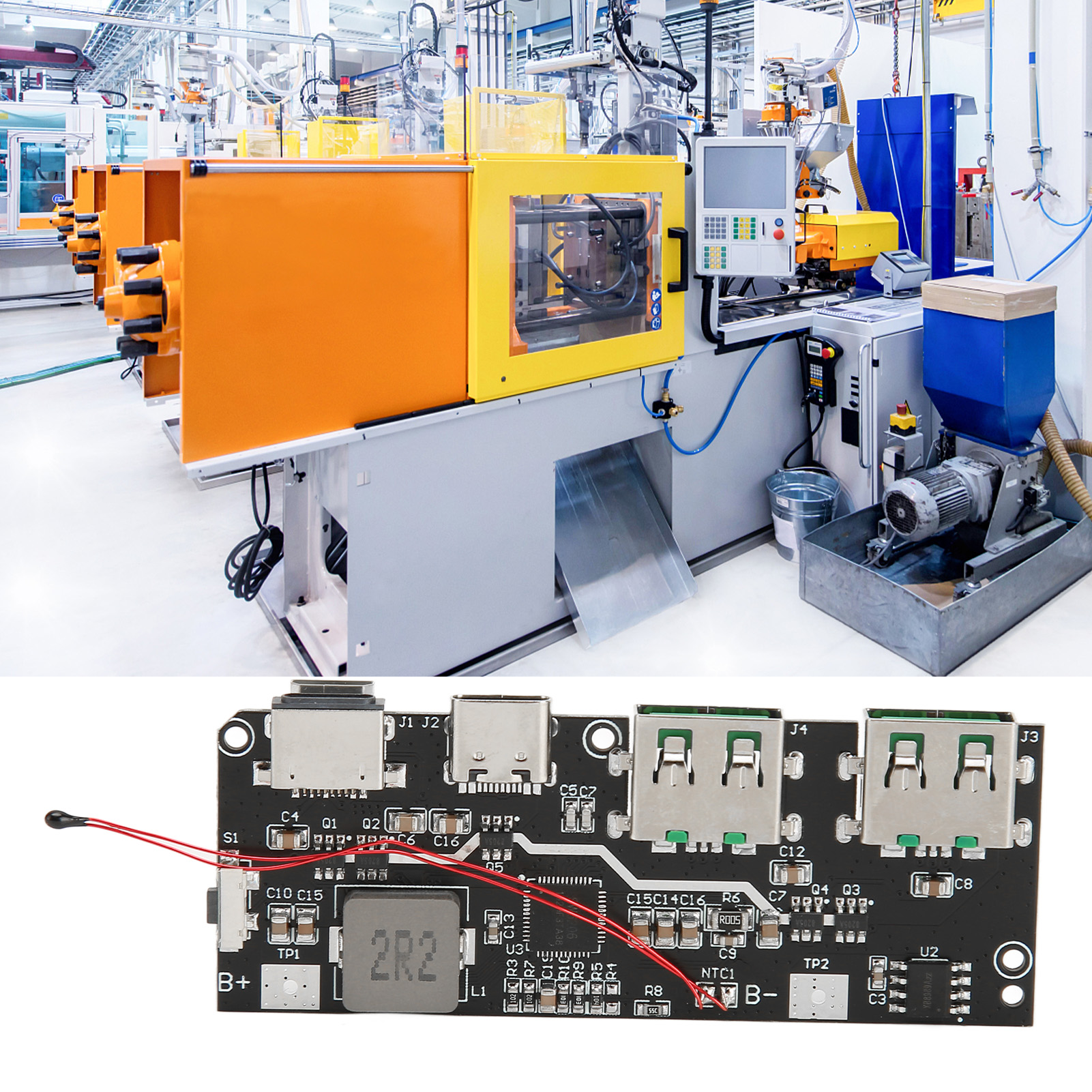

22,5w 5-port Bidirektionales Schnelllade-externes Akkumodul, 4,5-13,5v Leiterplatte, Qc4+pd3.0.

Willkommen in unserem Shop! Hier finden Sie die detaillierte Beschreibung unseres mobilen Lademoduls. Dieses mobile Lademodul ist ein leistungsstarkes elektronisches Zubehör, das eine vielseitige und sichere Ladelösung bietet. Es handelt sich um ein PCB-montiertes Modul mit folgenden Spezifikationen: - **Eingangsspannung:** 4,5–13,5 V - **Batteriespannung:** 2,8–4,5 V - **Betriebstemperatur:** -20 °C bis +60 °C **Hauptmerkmale:** 1. **Schaltladung:** - Kompatibel mit 4,2-V-, 4,35-V-, 4,4-V- und 4,5-V-Batterien. - Stromstärke bis zu 5 A, mit einem maximalen Wirkungsgrad von 95 %. - Unterstützt die JEITA-Spezifikation und die Temperaturregelung. 2. **Synchronischer Boost:** - Ausgangsleistung bis zu 22,5 W, Wirkungsgrad bis zu 95 %. - Automatische Ladeerkennung und Niedrigstromerkennung. - Unterstützt kabelloses Laden und Niedrigstrommodus. 3. **Schnellladeprotokolle für den Ausgang:** - Unterstützt PPS, PD 3.0, PD 2.0. - Unterstützt QC4+, QC4, QC 3.0, QC 2.0. - Unterstützt AFC. - Unterstützt PE 2.0, PE 1.1. - Unterstützt SFCP. - Unterstützt das vooC-Schnellladeprotokoll für den Eingang. - Unterstützt PD 3.0, PD 2.0, AFC, FCP, SCP, PE 1.1. 4. **USB-Typ-C-Schnittstelle:** - Integrierte USB-Typ-C-Schnittstellenlogik. - Unterstützt die Try.SRC-Funktion. 5. **BC1.2-Modul:** - Unterstützt den BC1.2-DCP-Modus. - Unterstützt iOS- und Samsung-Modi. 6. **iOS-Schnittstellenentschlüsselung:** - Integrierte iOS-Schnittstellenentschlüsselungsfunktion. 7. **Strommessung und -anzeige:** - Integrierter 12-Bit-Analog-Digital-Wandler (ADC). - Integriertes Coulometer für präzise Strommessung. 8. **Schutzmechanismen:** - Schutz vor Eingangsüberspannung, Ausgangsüberstrom und Kurzschlüssen. - Schutz vor Überladung, Überspannung und Überhitzung. 9. **Ladevorgang:** Der Ladevorgang ist in drei Phasen unterteilt: Erhaltungsladung, Konstantstromladung und Konstantspannungsladung. Liegt die Batteriespannung unter 3 V, lädt das Modul im Erhaltungslademodus mit einem Strom von 300 mA. Oberhalb von 3 V wechselt es in den Konstantstrommodus für eine Schnellladung (bis zu ca. 21 W). Sobald die Zielspannung (z. B. 4,2 V) erreicht ist, schaltet es in den Konstantspannungsmodus, und der Strom sinkt allmählich, bis der Ladevorgang beendet ist. Ist die Batterie vollständig geladen, startet der Ladevorgang automatisch neu, wenn ihre Spannung um 0,1 V unter die Zielspannung fällt. (Hinweis: Eine Spannung über 4,2 V ist normal und schadet der Batterie nicht. Blinkt die Kontrollleuchte trotz einer Spannung von 4,2 V weiterhin, ist die Batterie nicht vollständig geladen.) **USB-Anschlüsse:** Das Motherboard verfügt über fünf USB-Anschlüsse: Typ A1, Typ A2, Micro-B, Typ C und Lightning. Die Anschlüsse Typ A1 und Typ A2 unterstützen die Schnellladeausgänge QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP und VOOC. Der Anschluss Typ C unterstützt die Schnellladeausgänge PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1 und SFCP sowie die Schnellladeeingänge PD3.0, PD2.0, AFC, FCP, SCP und PE1.1. Der Micro-B-Anschluss unterstützt die Schnellladeeingänge QC2.0, AFC, FCP, SCP und PE1.1. Die iOS-Schnittstelle unterstützt Schnellladen. PD und langsames Laden mit 5 V und 2,4 A. - Bei Schnellladung beträgt die Standardeingangsspannung 9 V und die Eingangsleistung bis zu 21 W. 11. **Zusätzliche Funktionen:** Unterstützt Entladung während des Ladevorgangs. Schnellladeeingänge und -ausgänge werden bei Verwendung eines einzelnen Ports unterstützt, 5-V-Eingänge und -ausgänge bei Verwendung mehrerer Ports. 12. **Gleichzeitige Ausgänge:** Unterstützt gleichzeitige Entladung über Typ-A1-, Typ-A2- und Typ-C-Schnittstellen. **Lieferumfang:** 1 x Mobiles Lademodul
