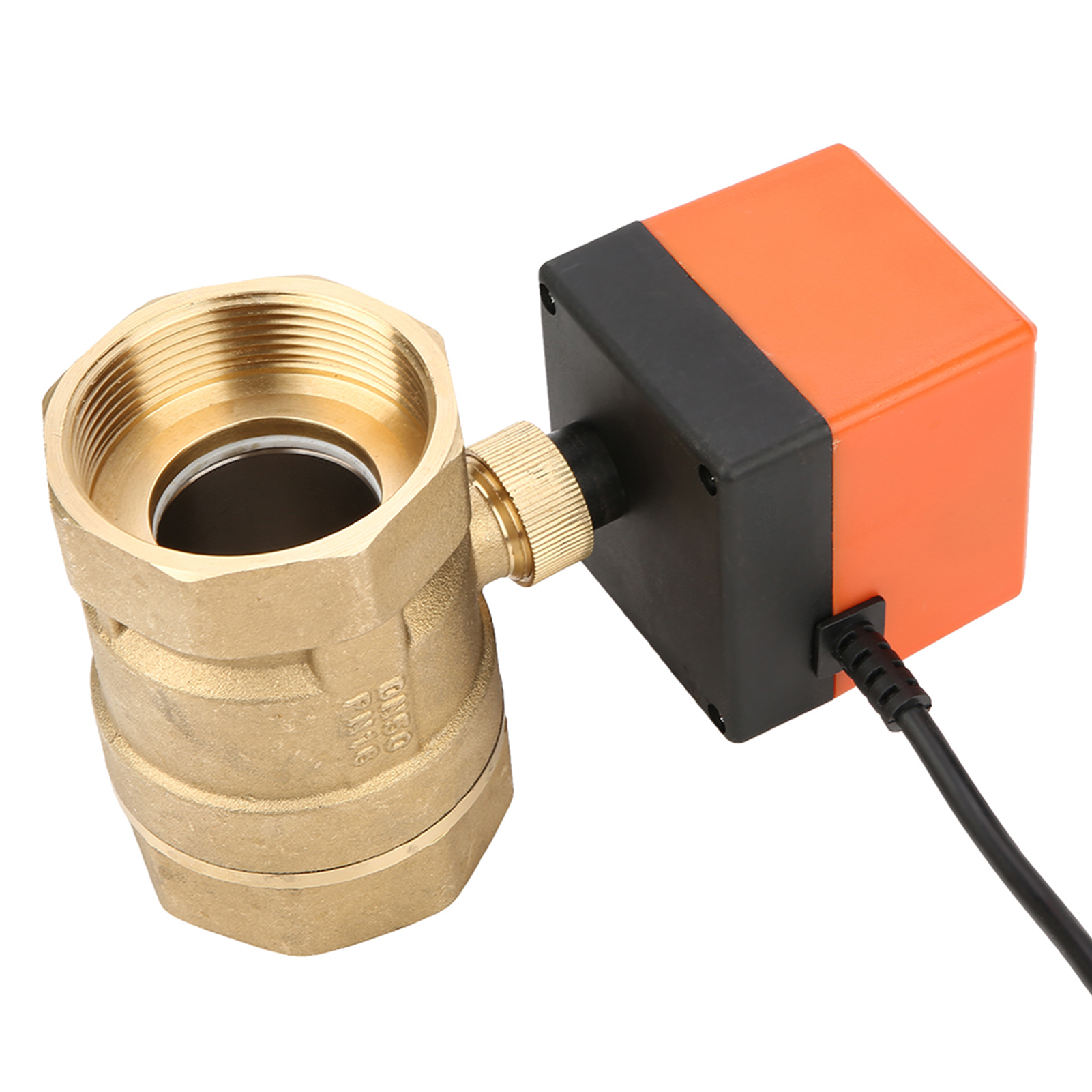

220 V Ac, G2, Dn50, 2-wege-3-draht-2-punkt-steuerung, Elektrisch Motorisiertes Messing-kugelventil

1. Das motorisierte Kugelventil dient hauptsächlich zur Steuerung der Wasserversorgung in Heizungs-, Lüftungs- und Klimaanlagen. 2. Hergestellt aus hochwertigem Messing, ist das Ventil robust und langlebig. 3. Das dreiadrige motorisierte Kugelventil bietet eine einzigartige Steuerungsmöglichkeit, insbesondere eine Zweipunktregelung. 4. Für komplexere und automatisierte Systeme ist das dreiadrige Zweipunkt-Steuerungssystem eine gute Wahl. 5. Das Kugelventil ist benutzerfreundlich und zeichnet sich durch einen stabilen Betrieb aus. Spezifikation: Material: Messing (Ventil), Edelstahl 304 (Spindel), Spezialgummi (Dichtung), Aluminiumlegierung (Antriebsbasis), ABS-Kunststoff (Antriebsabdeckung) Typ: 2-Wege-3-Draht-2-Punkt-Steuerung Antriebsmotor: Hysteresesynchronmotor Betriebsspannung des Antriebs: AC 220 V Leistungsaufnahme: ≤ 7,5 VA Ventildruck: 1,6 MPa Zulässige Druckdifferenz: ≤ 0,13 MPa Geeignete Medien: Kaltwasser, Warmwasser Geeignete Medientemperatur: 2 °C – 90 °C Umgebungstemperatur: 0 °C – 60 °C Öffnungszeit: ca. 10 s Schließzeit: ca. 5 s Ventilanschluss: G2 (DN50) Gewicht: 1412 g (ca.) Verdrahtungsmethode: SR (Zweifarbig): COMBR (Braun): Ventil geschlossen BL (Blau): Ventil geöffnet Lieferumfang: 1 * Motorisierte Kugel Ventilinstallation: 1. Vor der Installation die Stromversorgung unterbrechen. Die Installation muss von Fachkräften durchgeführt werden. 2. Die Durchflussrichtung muss mit dem Richtungspfeil auf dem Ventilkörper übereinstimmen. 3. Das Ventil sollte oberhalb der Kondenswasserwanne des Ventilators angebracht werden, um sicherzustellen, dass Wassertropfen in die Wanne fließen. 4. Ventil und Antrieb müssen innerhalb eines Winkels von ±60° zur Vertikalen installiert werden. Für die Demontage muss ein Freiraum von mindestens 30 mm vorhanden sein. 5. Für Wartungsarbeiten muss ausreichend Platz zu umliegenden Rohren, Geräten und Gebäuden vorhanden sein. Der Zugang für Wartungspersonal muss über einen Revisionsschacht gewährleistet sein. 6. Zwei oder mehr Ventile dürfen nicht parallel geschaltet werden. 7. Falls eine Parallelschaltung unbedingt erforderlich ist, verwenden Sie ein Relais zur Trennung. 8. Installieren Sie zuerst das Ventil und prüfen Sie den Druck in der Rohrleitung, bevor Sie den Antrieb installieren. 9. Wenn der Antrieb bereits am Ventil installiert ist, üben Sie während der Installation und Inbetriebnahme keine Kraft auf den Antrieb aus, da dieser sonst beschädigt wird. 10. Der Antrieb darf nicht mit Wärmedämmmaterial umwickelt werden, da dies die Wärmeableitung beeinträchtigt. 11. Der Antrieb muss zuverlässig mit Leitungen von mindestens 1,5 mm² geerdet werden. Alle anderen Leitungen müssen den entsprechenden Normen für Elektrofachkräfte entsprechen. 12. Nach der Installation und der Überprüfung aller Funktionen schalten Sie das System ein und führen Sie die Inbetriebnahme ohne Wasser durch. Beobachten Sie den Antrieb mindestens drei vollständige Schaltvorgänge, bis alle Teile ordnungsgemäß funktionieren. 13. Führen Sie nach der Justierung ohne Wasser die Inbetriebnahme mit Wasser durch. Die Druckschwankungen im System müssen streng auf unter 0,13 MPa begrenzt werden, um die Wirksamkeit des Ventils beim Umschalten des Wasserdurchflusses zu gewährleisten.
