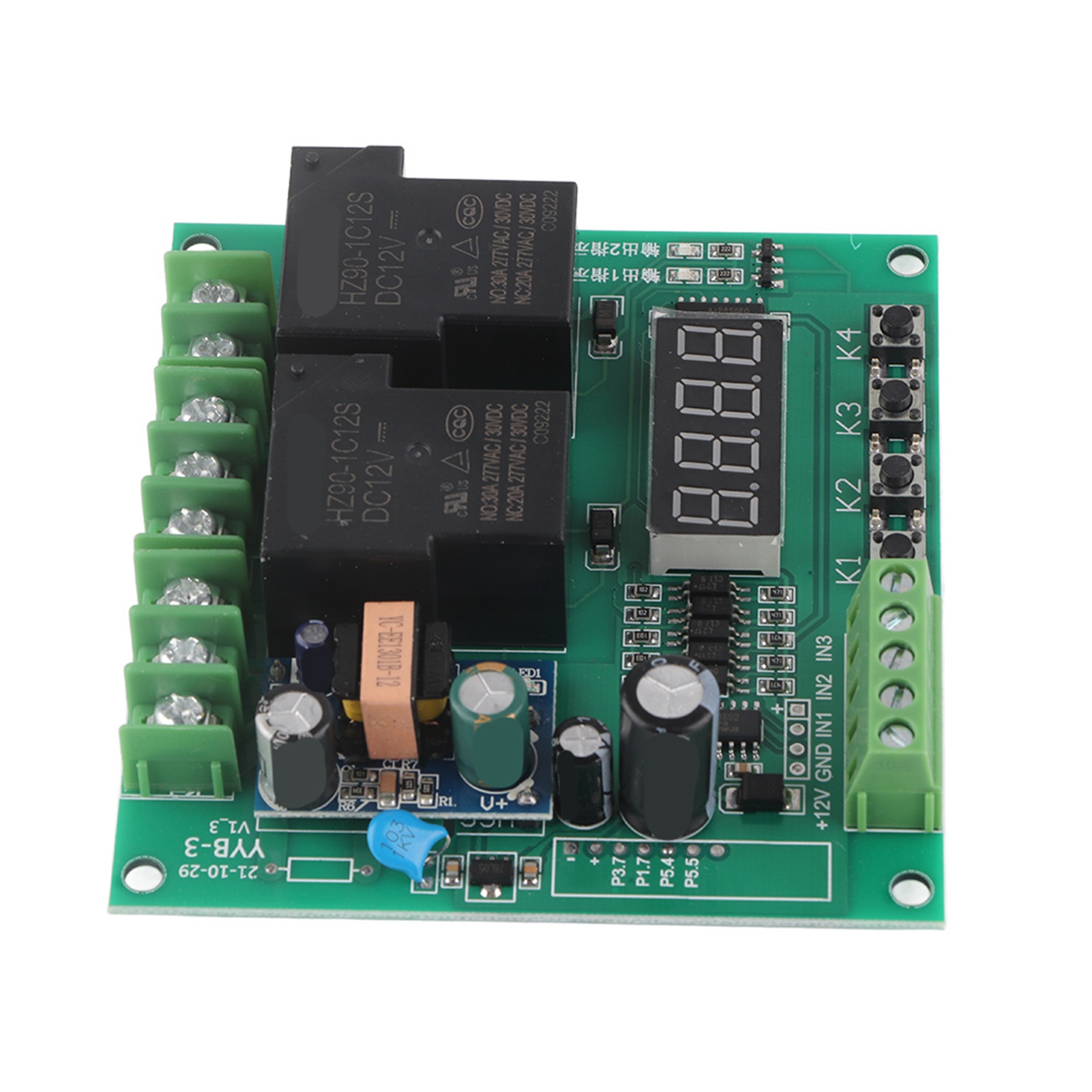

220-v-motor-vorwärts-/rückwärts-steuerplatine Mit Zwei Relais Und Verzögerungszeitmodul

1. Neu und hochwertig 2. 6 gängige Funktionen für vielfältige Anwendungen; 3. Steuert 2-Wege-Magnetventile, Pumpen, Motoren, Lampen und andere Geräte; 4. Ausgangsleistung: Steuert DC- oder AC-Lasten bis 30 A; 5. Zeitbereich: 0,1 Sekunden bis 999 Minuten, jederzeit einstellbar. Eigenschaften: Neu und hochwertig; 6 gängige Funktionen für vielfältige Anwendungen. Es kann 2-Wege-Magnetventile, Pumpen, Motoren, Lampen und andere frei laufende Geräte steuern. Ausgangsleistung: Es kann DC- oder AC-Lasten bis zu 30 A steuern. Zeitbereich: 0,1 Sekunden bis 999 Minuten, jederzeit einstellbar. Spezifikation: Eingangsspannung: AC 110 V ~ 250 V. Zeitbereich: 0,1 Sekunden bis 999 Minuten. Gewicht: ca. 110 g. Beschreibung der Verdrahtungsanschlüsse: 1. 220 V AC: Eingangsspannung. 2. IN3: Signaleingang 3 (negativer Trigger). 3. IN1: Signaleingang 1 (negativer Trigger). 4. IN2: Signaleingang 2 (negativer Trigger). 5. NO: Relais-Öffner-Schnittstelle, Relais zieht vor dem Loslassen, nach dem Anschluss mit COM kurzgeschlossen. 6. COM: Relais-Gemeinschaftsschnittstelle. 7. NC: Relais-Schließer-Schnittstelle, Relais zieht vor dem Anschluss mit COM kurzgeschlossen, nach dem Loslassen. Funktionsliste: P - 1: Bei Signal 1 zieht Relais 1 für eine Zeit von A und stoppt automatisch. Bei Signal 2 zieht Relais 2 nach der Zeit B und stoppt automatisch; Signal 3 ist das Not-Aus-Rücksetzsignal P - 2: Bei Signal 1 zieht Relais 1 nach der Zeit A und stoppt automatisch; Relais 2 zieht nach dem Startsignal nach der Zeit B verzögert nach der Zeit C und stoppt automatisch (diese Funktionseinheit muss konsistent sein) P - 3: Nach dem Einschalten zieht Relais 1 nach der Zeit A hoch und gibt die Freigabe zurück, wartet auf die Zeit C, Relais 2 zieht nach der Zeit B hoch und gibt die Freigabe zurück, wartet auf die Zeit C; Relais 1 und 2 schalten in einer Endlosschleife (Bei reversiblem Motor: Motor läuft eine Zeit lang; stoppt für eine gewisse Zeit; kehrt automatisch für eine gewisse Zeit um; stoppt erneut für eine gewisse Zeit; dann automatisch vorwärts; P-4: Signal 1: Relais 1 wird angezogen; Signal 2 (Endpunkt): Relais 1 stoppt und startet die Zeitmessung bis A; Relais 2 wird angezogen; Signal 3 (Endpunkt): Relais 2 stoppt und startet die Zeitmessung bis B; Relais 1 wird angezogen; Endlosschleife (Bei reversiblem Motor: Startknopf 1 drücken; Motor fährt bis zum Endpunkt 2, stoppt für eine gewisse Zeit; kehrt automatisch um, fährt bis zum Endpunkt 3, stoppt für eine gewisse Zeit; dann automatisch vorwärts; P-5: Signal 1: Relais 1 wird angezogen; Signal 2 (Endpunkt): Relais 1 stoppt und startet die Zeitmessung bis A; Relais 2 wird angezogen; Signal 3 (Endpunkt): Relais 2 stoppt; Signal 1 erneut (Bei reversiblem Motor: Startknopf drücken) 1; Der Motor fährt bis zum Endpunkt 2 und stoppt dort für eine bestimmte Zeit; fährt automatisch bis zum Endpunkt 3 zurück; Signal 1 geben; P-6: Signal 1: Relais 1 zieht; Signal 2 (Endpunkt): Relais 1 stoppt; Signal 1 geben: Relais 2 zieht; Signal 3 (Endpunkt): Relais 2 stoppt; (Bei reversibler Motorsteuerung: Starttaste 1 drücken; bis zum Endpunkt 2 anhalten; Starttaste 1 erneut drücken; bis zum Endpunkt 3 zurückfahren und stoppen; Fernbedienungsfunktion: A- und B-Taste der Fernbedienung starten die oben genannte Funktion; C-Taste: Relais 1 einschalten (vorwärts); dann Relais 1 erneut drücken: Stopp; D-Taste: Relais 2 einschalten (rückwärts); Relais 2 einmal drücken: Stopp; Tastenbeschreibung: Anzeige "----" bedeutet Standby-Modus; Beim ersten Drücken von K1 wird angezeigt: P-1: Einstellmodus für K2 und K3; Beim zweiten Drücken von K1 wird angezeigt: A001: K2 und K3 stellen die erste Zeiteinheit A ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein. Drücken Sie K1 zum dritten Mal, das Display zeigt: B001: K2 und K3 stellen die zweite Zeiteinheit B ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein. Drücken Sie K1 zum vierten Mal, das Display zeigt: C001: K2 und K3 stellen die dritte Zeiteinheit C ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein. Drücken Sie K1 zum fünften Mal, die Anzeige "----" signalisiert den Standby-Modus. Beispiel: Modus: P - 2; Zeit: A010 B005 C006: Anzeige des zweiten Betriebsmodus; nach Signal 1 startet Relais 1 nach 10 Sekunden; Relais 2 gibt nach 5 Sekunden Verzögerung ein Signal und schaltet sich nach 1 Sekunde automatisch ab. Beschreibung der Dezimalzeiteinheit: XX,X Dezimalkommastellen, Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden; XXX keine Dezimalkommastellen, Zeitbereich: 1 Sekunde bis 999 Sekunden XXX. Dezimalstellen in einem einzigen Wert, Zeitbereich: 1 Minute bis 999 Minuten. Lieferumfang: 1 x Motorsteuerplatine
