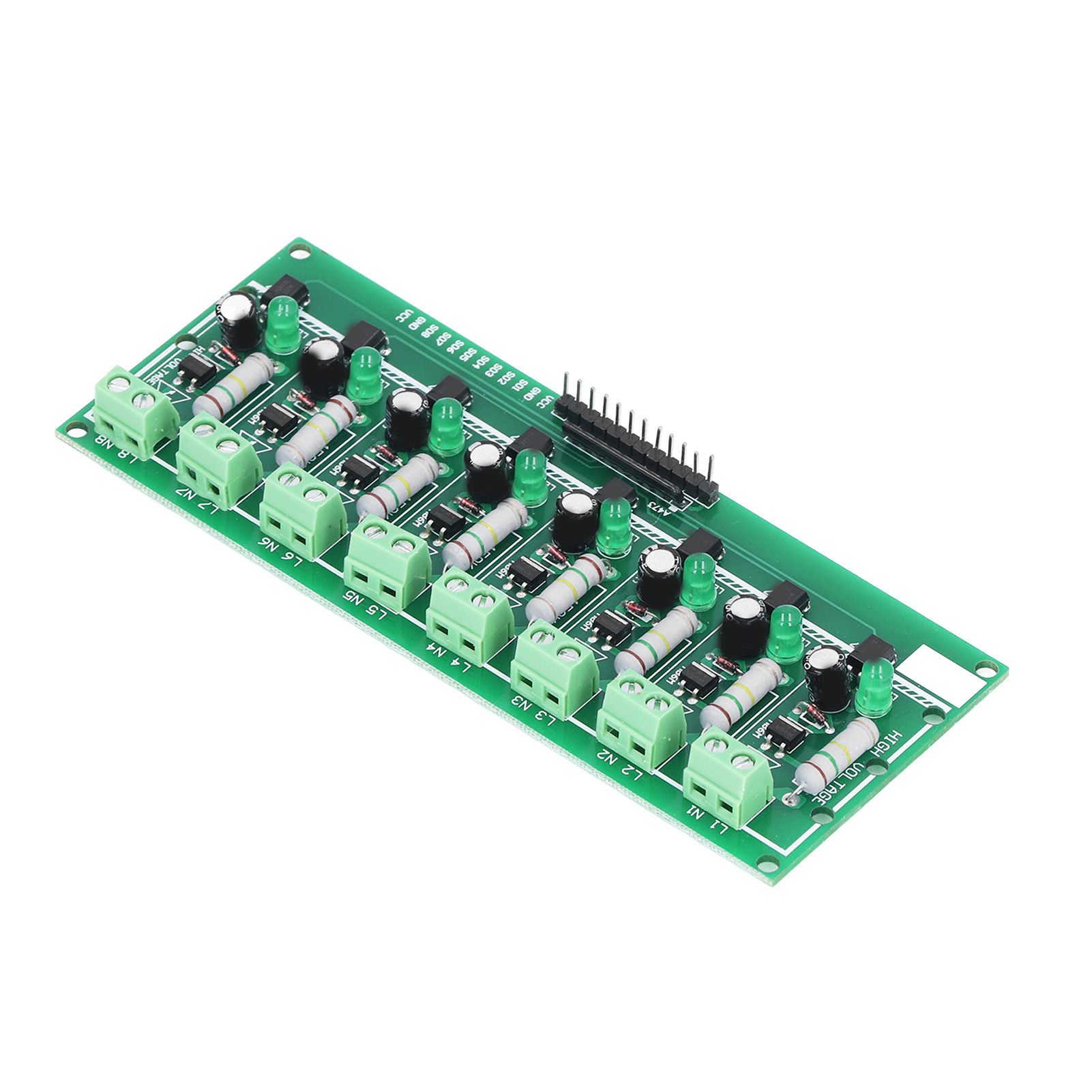

220-v-wechselspannungserkennungsmodul, 8-kanal-optokoppler-isolationsplatine Für Sps, Diy-schnittstelle

Willkommen in unserem Shop! Entdecken Sie unsere Optokoppler-Isolationsplatine, die für die präzise und zuverlässige Prüfung auf 220-V-Wechselspannung entwickelt wurde. Diese Platine aus hochwertigem Leiterplattenmaterial gewährleistet außergewöhnliche Langlebigkeit und Fehlerresistenz für den Langzeiteinsatz. **Technische Daten:** - Produkttyp: Optokoppler-Isolationsplatine - Material: Robuste Leiterplatte - Funktion: Erkennt 220-V-Wechselstrom - TTL-Pegel-Ausgang: Kompatibel mit Mikrocontrollern (MCU), Betriebsspannung 3–5 V - Anschluss: Der Ausgang kann an einen 24-V-SPS-Eingang angeschlossen werden. **Anschlusshinweise:** 1. **SPS-Anschluss:** Verbinden Sie zum Anschluss des SPS-Eingangs den COM-Anschluss mit der 24-V-Stromversorgung, die Eingangsanschlüsse mit den Ausgangssignalen S1–S8 auf der Platine und die Masse des Optokopplers mit dem Minuspol der Stromversorgung. 2. **Spannungserkennung:** Mit dieser Funktion prüfen Sie, ob eine Wechselspannung von 220 V anliegt. Die Prüfung kann auch über einen Mikrocontroller mit einer Betriebsspannung von 3 bis 5 V erfolgen. 3. **Pegelausgang:** Bei normaler 220-V-Spannung ist der Ausgang auf Low. Bei einer Unterbrechung der 220-V-Spannung wird der Ausgang auf High gesetzt. 4. **Bedienhinweise:** Der blaue Typ-5.0-Anschluss wird an die 220-V-Spannung angeschlossen, der gelbe Pin dient als Signalausgang. 5. **Materialqualität:** Diese Platine verwendet hochwertiges Leiterplattenmaterial, wodurch das Risiko von Fehlfunktionen minimiert und eine lange Lebensdauer gewährleistet wird. **Lieferumfang:** – 1 x Optokoppler-Isolationsplatine. Diese Platine eignet sich ideal für Spannungsüberwachungsprojekte, industrielle Automatisierung und Steuerungsanwendungen. Ihr einfaches und effizientes Design ermöglicht die problemlose Integration in Ihre bestehenden Systeme.
