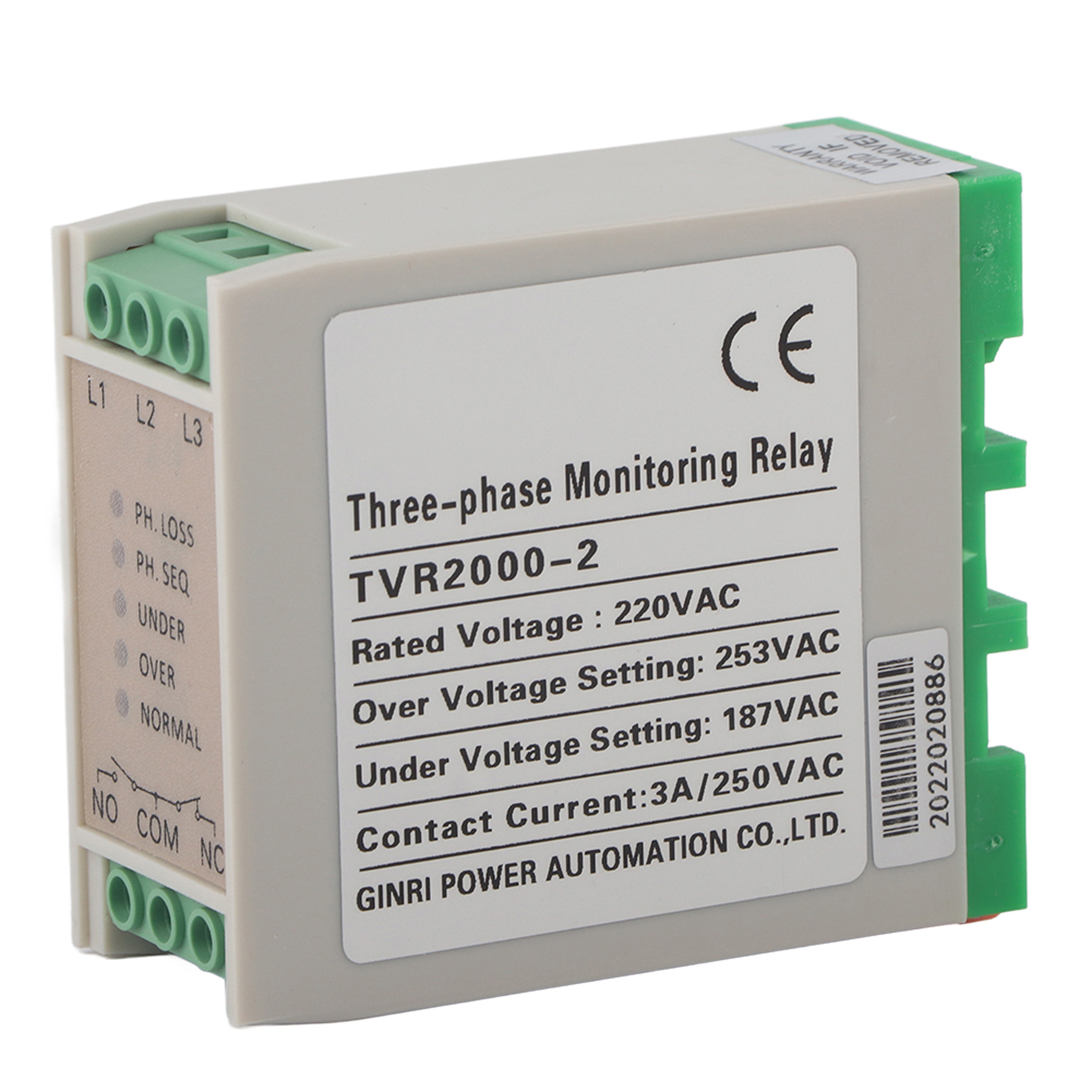

220-v-wechselstrom-phasenfolgeschutzrelais, Dreiphasige Netzspannungsüberwachung, Überspannungs- Und Unterspannungsschutz

Willkommen in unserem Shop! Der multifunktionale Phasen- und Spannungsfolgeschutz TVR2000-2 ist auch als Dreiphasen-Leistungsmonitor, Phasenfolgeschutz oder Über- und Unterspannungsschutz bekannt. Er dient primär der Erkennung verschiedener Spannungsfehler, wie sie beispielsweise in industriellen Dreiphasen-Systemen mit 220 V, 380 V, 440 V und 460 V, einer Nennspannung unter 460 V und einer Frequenz von 50/60 Hz Wechselstrom auftreten. Er bietet Relais-Schutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr (Phasenfolgefehler) und dreiphasige Spannungsunsymmetrie im Dreiphasen-Eingangsnetz. Er findet breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, elektrischen Verteileranlagen, Kränen und vielem mehr. Anwendungsbereiche sind der Schutz von zentralen Klimaanlagenkompressoren, die Überwachung der Stromversorgung verschiedener Aufzüge, der Phasenausfallschutz für Pumpen und Ölpumpen, der Verpolungsschutz usw. Es handelt sich um ein unverzichtbares Schutzprodukt zur Aufrechterhaltung der normalen Betriebsspannung von Wartungsgeräten in industriellen Anlagen. Installationsmethode: Der Schutzschalter ist schienengeführt und verfügt über zwei M4-Schraublöcher, die eine direkte, separate Montage oder die Befestigung an einer HT35-Schiene ermöglichen. Kontrollleuchten: Fünf Kontrollleuchten zeigen Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Verpolung, Überspannung und Unterspannung an. Phasenausfallschutz: Bei einem Phasenausfall der geschützten Leitung, unabhängig davon, ob die Leitung in Betrieb ist oder nicht, wird der Schutz mit einer Verzögerung von 2 Sekunden ausgelöst. Verpolungsschutz: Diese Schutzmaßnahme verhindert eine falsche Verpolung der dreiphasigen Wechselstromphasen L1, L2, L3 mit einer Verzögerung von 2 Sekunden. Schutz vor Spannungsunsymmetrie: Diese Schutzmaßnahme verhindert, dass eine dreiphasige Spannungsunsymmetrie die Leitungssicherheit beeinträchtigt. Sobald die dreiphasige Unsymmetrie (x100 %) 10 % überschreitet, wird der Schutz mit einer Verzögerung von 2 Sekunden aktiviert. Überspannungsschutz: Bei Überschreitung des eingestellten Werts der Netzspannung beträgt die Verzögerung 3–8 Sekunden, die Wiederherstellungsspannung 6–20 V AC. Unterspannungsschutz: Bei Unterschreitung des eingestellten Werts der Netzspannung beträgt die Verzögerung 3–8 Sekunden, die Wiederherstellungsspannung 3–20 V AC. Zustand: 100 % neu. Produkttyp: Schutzrelais. Abmessungen: ca. 68 x 30 x 76 mm. Hauptstromkreis: Nennspannung: 220 V AC. Anschlussleitungen für den Hauptstromkreis: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einadriger Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung eines Kabels muss eine Aderendhülsenklemme verwendet werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: 1) Ein Öffner- und ein Schließerkontakt, die elektrisch untrennbar miteinander verbunden sind. 2) Anwendungsbereich: AC15, DC13. 3) Kontaktbelastbarkeit: 250 V AC 3 A, 30 V DC 1,5 A. Konventioneller thermischer Strom: 5 A. Spannungsschutzbereich: 2000 V – Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Lieferumfang: 1 Schutzrelais, 1 Bedienungsanleitung. Hinweis: 1. Da dieser Schutz nur vor Spannung und Phasenfolge schützt, kann er für Motoren unterschiedlicher Nennleistung eingesetzt werden. 2. Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden.
