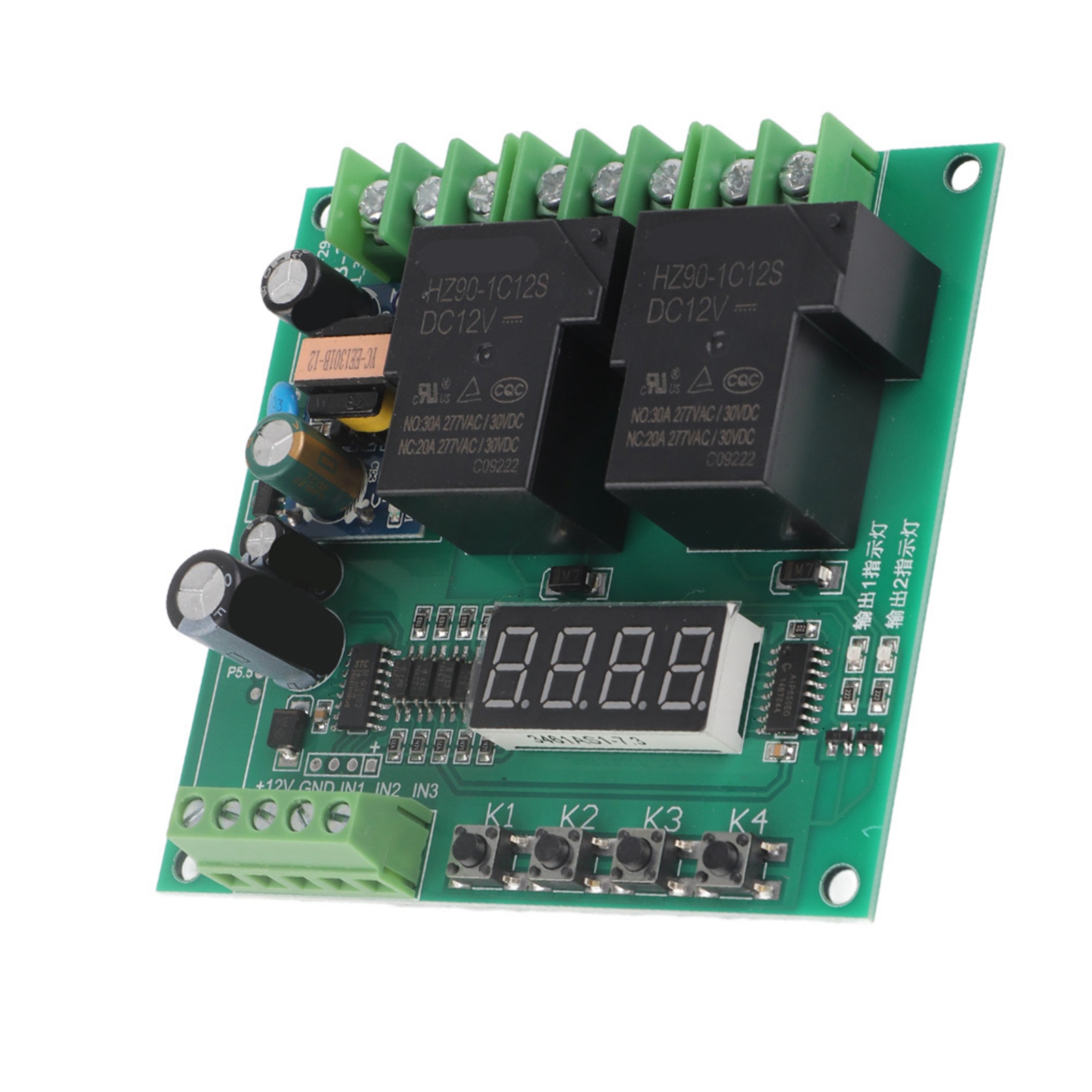

220-v-zeitschaltmodul, Vorwärts-/rückwärts-motorsteuerplatine, Doppelrelais, Programmierbarer Zyklus

Willkommen in unserem Shop! Entdecken Sie unsere Motorsteuerplatine mit zwei Relais, ein hochwertiges, brandneues Gerät, das dank seiner 6 gängigen Funktionen für eine Vielzahl von Anwendungen geeignet ist. Ideal zur Steuerung von 2-Wege-Magnetventilen, Pumpen, Motoren, Lampen und anderen Geräten. Bietet volle Bedienungsfreiheit. **Hauptmerkmale:** - Hochwertige und brandneue Ausführung. - 6 programmierbare Funktionen für maximale Vielseitigkeit. - Steuert Lasten bis zu 30 A mit Gleichstrom (DC) oder Wechselstrom (AC). - Einstellbarer Timerbereich von 0,1 Sekunden bis 999 Minuten, je nach Bedarf. **Technische Daten:** - Eingangsspannung: AC 110 V ~ 250 V. - Zeitbereich: 0,1 s bis 999 min. - Gewicht: ca. 110 g (3,9 oz). **Anschlussbeschreibung:** 1. 220 V AC: Eingangsspannung. 2. IN1: Signaleingang 1 (negativ getriggert). 3. IN2: Signaleingang 2 (negativ getriggert). 4. IN3: Signaleingang 3 (negativ getriggert). 5. NO: Öffnerkontakt des Relais (vor der Aktivierung geschlossen, danach mit COM verbunden). 6. COM: Gemeinsame Schnittstelle des Relais. 7. NC: Schließerkontakt des Relais (vor der Aktivierung mit COM verbunden, danach geschlossen). **Funktionsliste:** - **P-1**: Signal 1 aktiviert Relais 1 für die Dauer A und schaltet es dann automatisch ab; Signal 2 aktiviert Relais 2 für die Dauer B und schaltet es dann ab; Signal 3 für Not-Reset. - **P-2**: Signal 1 aktiviert Relais 1 für die Dauer A; Relais 2 startet nach einer Verzögerung B (ab dem Signal) und stoppt nach einer Dauer C (konsistente Einheiten erforderlich). - **P-3**: Nach dem Einschalten aktiviert Relais 1 für A, gibt ab, wartet C, dann aktiviert Relais 2 für B, gibt ab, wartet C; Endlosschleife (für reversible Motoren: Start, Pause, Umkehr, Pause usw.). - **P-4**: Signal 1 aktiviert Relais 1; Signal 2 (Endschalter) stoppt Relais 1 und startet einen Countdown A, dann aktiviert Relais 2; Signal 3 (Endschalter) stoppt Relais 2 und startet einen Countdown B, dann aktiviert Relais 1; Endlosschleife (für reversible Motoren mit Endschaltern). - **P-5**: Signal 1 aktiviert Relais 1; Signal 2 (Endschalter) stoppt Relais 1 und startet eine Verzögerung A, dann aktiviert Relais 2; Signal 3 (Endschalter) stoppt Relais 2; Erfordert ein weiteres Signal 1 zum Neustart. - **P-6**: Signal 1 aktiviert Relais 1; Signal 2 (Endschalter) stoppt Relais 1; Signal 1 aktiviert erneut Relais 2; Signal 3 (Endschalter) stoppt Relais 2. **Fernbedienungsfunktion (optional):** Die Tasten A und B starten die oben genannten Funktionen; C aktiviert Relais 1 (vorwärts) und ein weiterer Tastendruck stoppt es (Stopp); Durch Drücken von D wird Relais 2 (Rückwärtslauf) aktiviert, durch erneutes Drücken deaktiviert (Stopp). **Tasteneinstellungen:** - Wenn im Display "----" angezeigt wird, befindet sich das Gerät im Standby-Modus. - Erstes Drücken von K1: Anzeige von "P-1". Verwenden Sie K2 und K3, um den Modus einzustellen. - Zweites Drücken von K1: Anzeige von "A001". Stellen Sie die Zeit A mit K2/K3 und das Dezimaltrennzeichen mit K4 (Einheiten) ein. - Drittes Drücken von K1: Anzeige von "B001". Stellen Sie die Zeit B mit K2/K3 und das Dezimaltrennzeichen mit K4 ein. - Viertes Drücken von K1: Anzeige von "C001". Stellen Sie die Zeit C mit K2/K3 und das Dezimaltrennzeichen mit K4 ein. - Fünftes Drücken von K1: Rückkehr zum Display "----" (Standby). **Beispieleinstellung:** Modus P-2, Zeit A010, B005, C006 bedeutet: Nach Signal 1 startet Relais 1 nach 10 Sekunden und stoppt; Relais 2 startet nach einer Verzögerung von 5 Sekunden (nach dem Signal) und stoppt nach 1 Sekunde. **Zeiteinheiten (Dezimal):** - Dezimalstelle nach der ersten Ziffer (z. B. XX.X): Bereich von 0,1 s bis 99,9 s. - Keine Dezimalstelle (z. B. XXX): Bereich von 1 s bis 999 s. - Dezimalstelle nach der letzten Ziffer (z. B. XXX.): Bereich von 1 min bis 999 min. **Lieferumfang:** - 1 Motorsteuerplatine. Diese Platine ist sofort einsatzbereit und bietet eine präzise und zuverlässige Steuerung für Ihre Automatisierungsprojekte. Perfekt für Hobbyisten und Profis.
