220v Rd21f-c Zeitverzögerungsrelaismodul

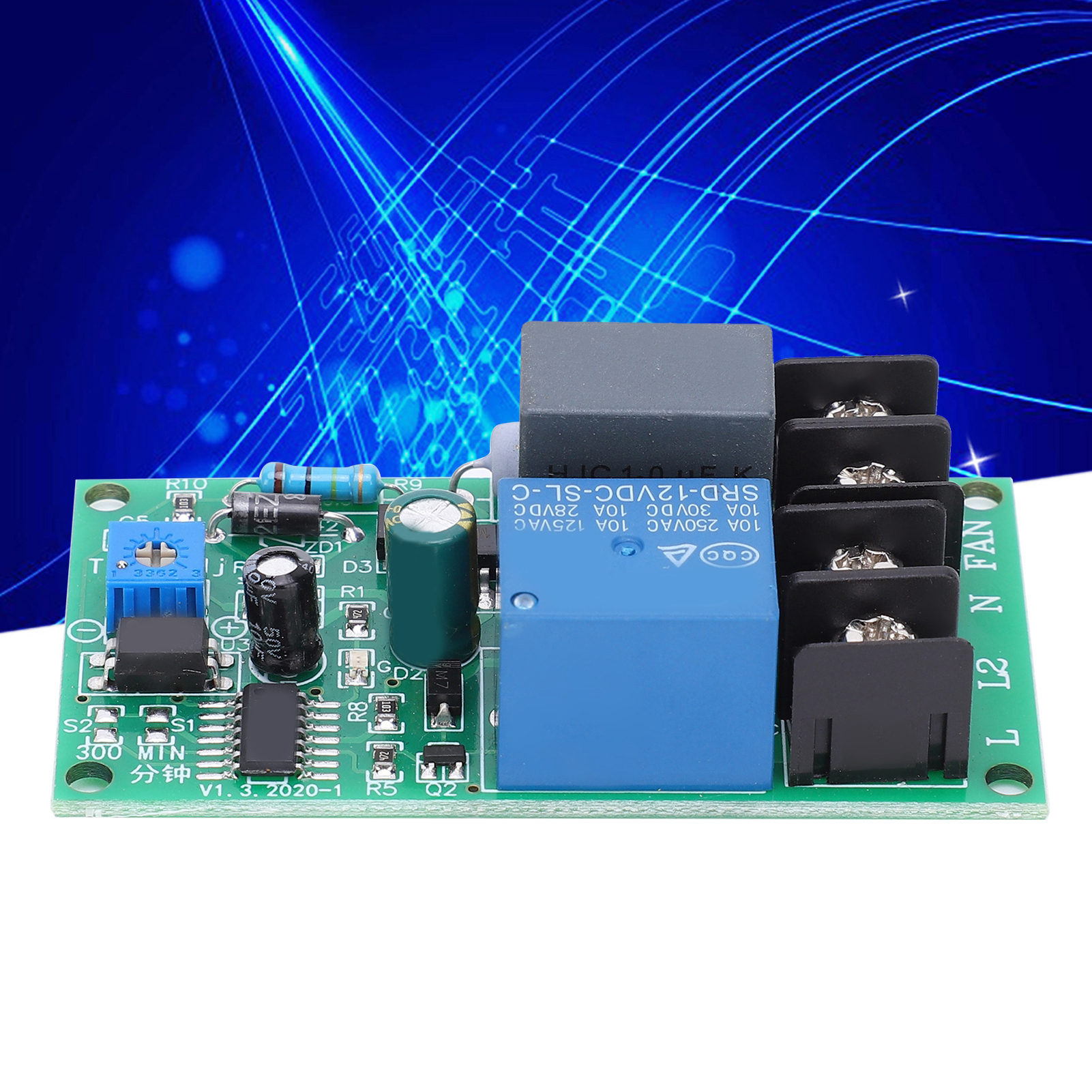

Willkommen in unserem Shop! Dieses Relaismodul verwendet einen industrietauglichen Hauptsteuerchip und bietet präzise Zeitsteuerung sowie hohe Störfestigkeit. Die Stromversorgung nutzt RC-Abwärtswandlertechnologie und ermöglicht so den direkten Anschluss an Wechselstrom. Dadurch entfällt die Notwendigkeit einer Abwärtsschaltung und aufwendige Verdrahtungsprobleme werden vermieden. Das Relais verfügt über einen großen Zeitbereich, einstellbar von 0,2 Sekunden bis 5 Stunden. Dank seiner kompakten Größe ist es leicht zu transportieren und zu lagern und bietet gleichzeitig hohen Bedienkomfort und optimale Leistung. Strenge Qualitätskontrollen gewährleisten einen hohen Sicherheitsfaktor für einen sorgenfreien Betrieb. Artikeltyp: Relaismodul Versorgungsspannung: 220 V AC (Breiter Spannungsbereich 100 V bis 250 V) Leistungsaufnahme des Moduls: 0,8 W (Null Leistungsaufnahme im Standby-Modus) Belastbarkeit: 10 A Ausgangsform: Aktiver Ausgang Lebensdauer: > 100.000 Zyklen (Volllast), > 10 Millionen Zyklen (Leerlauf) Abmessungen (mm): Ca. 68 x 36 x 22 mm / 2,7 x 1,4 x 0,9 Zoll Schraubenlöcher: Mittenabstand: Ca. 63 x 31 mm / 2,5 x 1,2 Zoll Lochdurchmesser: Ca. 3,2 mm / 0,1 Zoll Anschlüsse: 1. Schließen Sie den stromführenden Leiter an L und den Neutralleiter an N an. 2. Der Schalter wird an L und L2 angeschlossen. 3. Die Last ist an den FAN-Anschluss N angeschlossen. Einstellen des Timerbereichs: Mit S2 wird der Zeitwert eingestellt. Wenn S2 oben und unten nicht verlötet ist, ist der Bereich von 0 bis 30 Sekunden einstellbar. Wenn S2 oben und unten verlötet ist, ist der Bereich von 0 bis 300 Sekunden einstellbar. Mit S1 wird die Einheit eingestellt. Wenn S1 oben und unten nicht verlötet ist, wird die Einheit in Sekunden angegeben. Wenn S1 oben und unten verlötet ist, wird die Einheit in Minuten angegeben. Einstellungstabelle: S1 nicht angeschlossen, S2 nicht angeschlossen: Bereich 0–30 Sekunden, Genauigkeit 0,1 Sekunden S1 nicht angeschlossen, S2 angeschlossen: Bereich 0–300 Sekunden, Genauigkeit 0,5 Sekunden S1 angeschlossen, S2 nicht angeschlossen: Bereich 0–30 Minuten, Genauigkeit 2,0 Sekunden S1 angeschlossen, S2 angeschlossen: Bereich 0–300 Minuten, Genauigkeit 20 Sekunden Das Potentiometer hat 10 Teilungen, die Zeit ist gleichmäßig verteilt. Typische Anwendungen: 1. Verzögerte Abschaltung des Abluftventilators 2. Verzögerte Abschaltung des Kühlventilators der Heizungsanlage 3. Verzögerte Abschaltung der Treppenhausbeleuchtung 4. Weitere industrielle Steuerungsanwendungen Lieferumfang: 1 x Relaismodul
