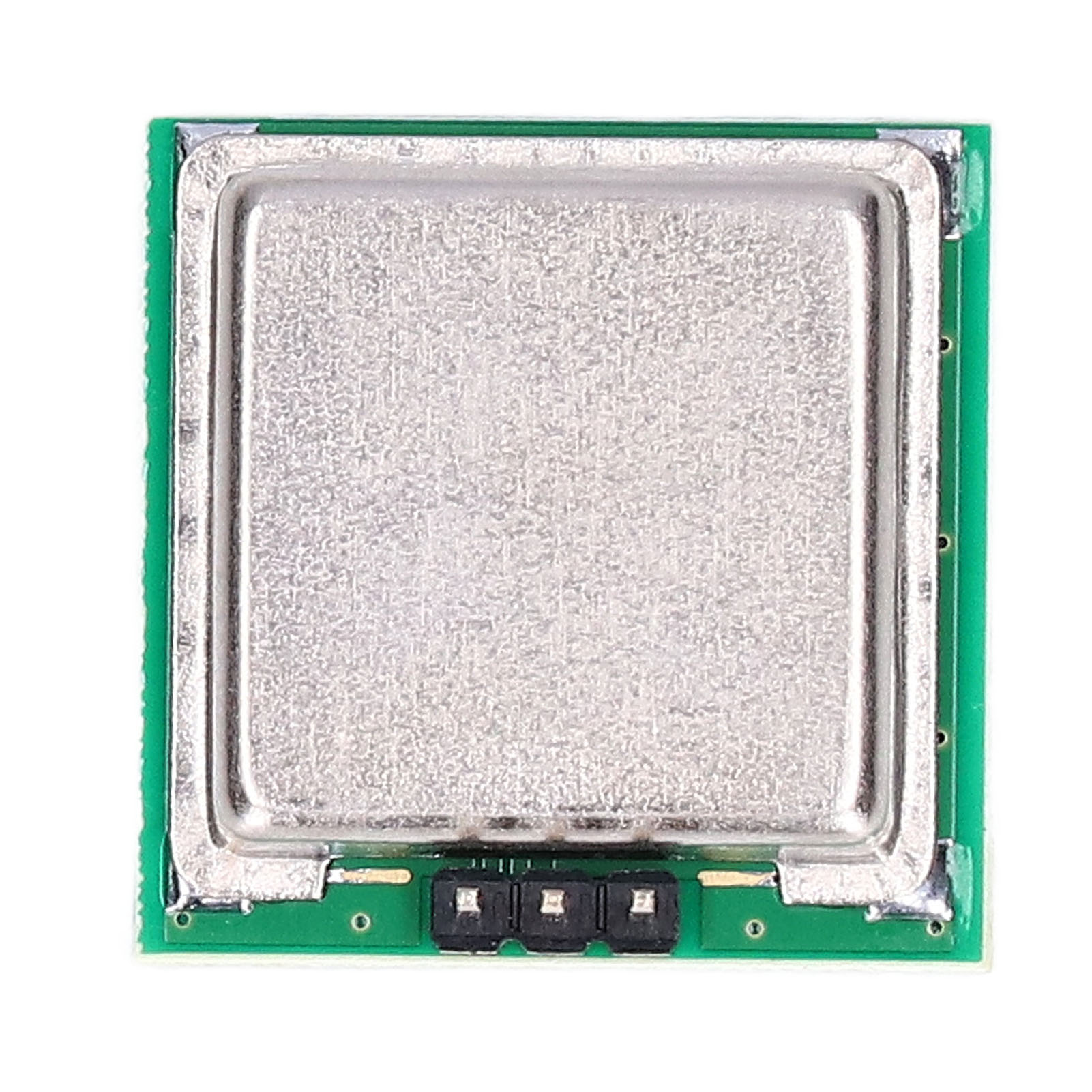

24-ghz-smart-bewegungsmelder, Mikrowellen-radarmodul Für Automatische Schalter Cdm324

Willkommen in unserem Shop! Entdecken Sie unser Mikrowellen-Radarsensormodul, eine leistungsstarke elektronische Komponente für präzise und zuverlässige Detektion. Dieses Modul verwendet eine planare Mikrostreifenantenne, die im 24-GHz-Band (24,00–24,25 GHz) mit einem Öffnungswinkel von 80° im Azimut und 32° in der Elevation arbeitet. Es zeichnet sich durch hohe Empfindlichkeit und Flexibilität bei gleichzeitig niedrigem Preis aus. Der unabhängige Sende- und Empfangskanal mit einem einzigen ZF-Ausgang gewährleistet eine außergewöhnliche Signalstabilität. Es ist primär für die Geschwindigkeitsmessung von Zielen im Nahbereich mit einer effektiven Reichweite von bis zu ca. 15 Metern vorgesehen. Die Anwendungsbereiche sind vielfältig und umfassen Sensoren für automatische Türen, Mikrowellen-Induktionsschalter, intelligente Beleuchtungssysteme und Einbruchmeldeanlagen. Besonders hervorzuheben ist die Fähigkeit, nichtmetallische Objekte wie Platten, Glas, Kunststoffe oder Textilien zu durchdringen. Die Effektivität wird lediglich durch Hindernisse wie Betonwände oder Metallplatten beeinträchtigt. Das Modul ist auf einer Leiterplatte (PCB) gefertigt und hat einen geringen Stromverbrauch von 29 mA bei einer Spannung von 5 V. Seine Ausgangsleistung beträgt +14 dBm. Es ist kompakt und misst ca. 25 x 25 mm. Für den Betrieb verfügt es über drei Anschlüsse: Pin 1 (VCC) für die Stromversorgung, Pin 2 (IF) für das Zwischenfrequenzsignal und Pin 3 (GND) für Masse. Ihre Bestellung umfasst: 1 x Mikrowellen-Radarsensormodul.
