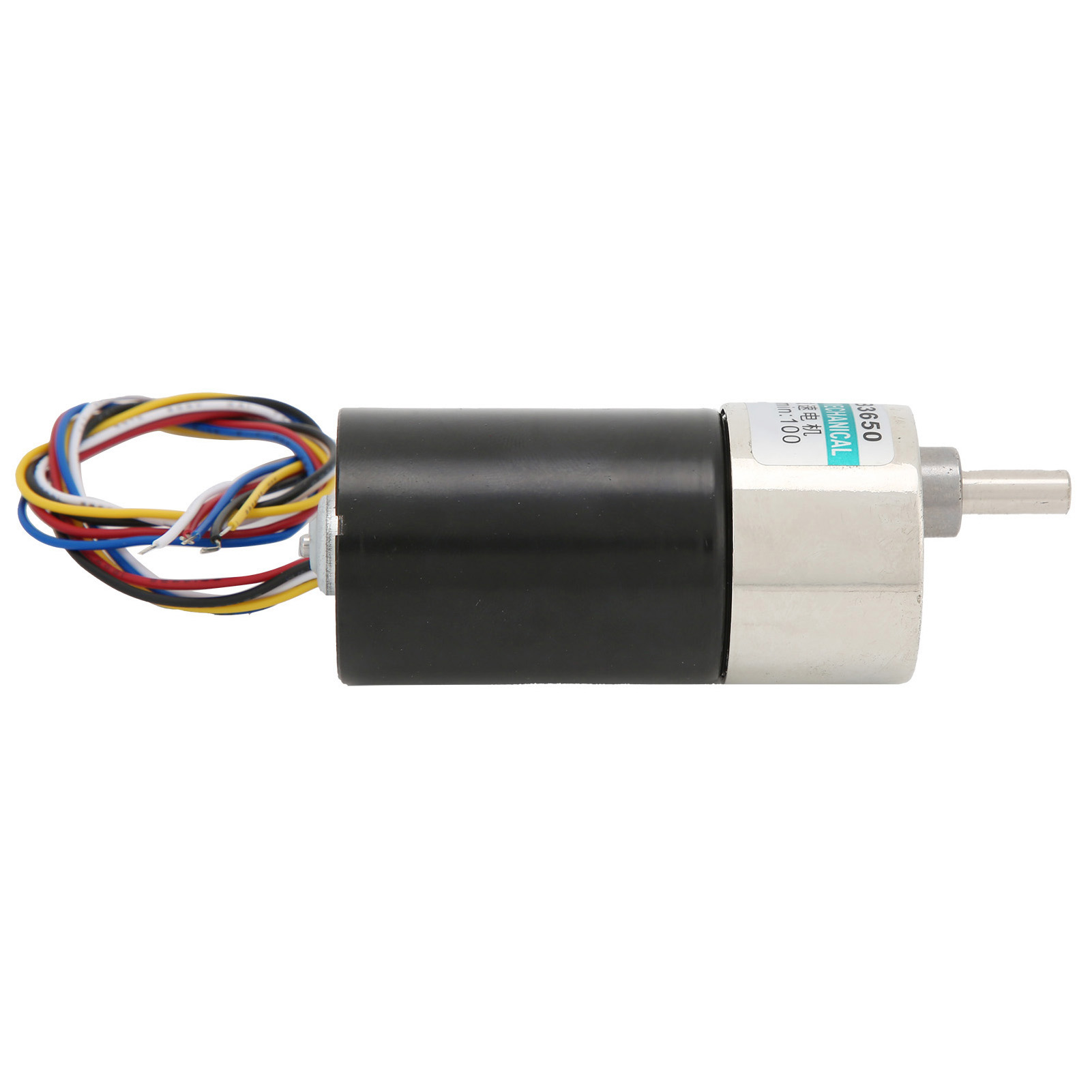

24-v-gleichstrom-bürstenlosmotor (cw/ccw) Mit Miniaturgetriebe Xd-37gb3650 Für Cnc-werkzeugmaschinen, Bürstenloser Motor 3650, Drehzahlregelung, Industrielle Anwendung, Ersatzteil

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für die anspruchsvollsten industriellen Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine robuste Bauweise und außergewöhnliche Leistung aus und garantiert Langlebigkeit und Zuverlässigkeit. **Detaillierte technische Daten:** **Produkttyp:** Bürstenloser Motor **Modell:** XD-37GB3650 **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) **Betriebsspannung:** 24 V DC **Leerlaufdrehzahl:** 100 bis 600 U/min (je nach Konfiguration) **Leerlaufstrom:** 0,24 bis 0,26 A **Drehzahl unter Last:** 80 bis 480 U/min - **Drehmoment unter Last:** 3,7 bis 18 kgf/cm - **Leistung:** 8 bis 17 W - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem DC500V-Tester nach Nennbetrieb) - **Durchschlagsfestigkeit:** 1500 V (für 1 Minute bei 50/60 Hz) - **Temperaturanstieg:** Weniger als 70 °C (gemessen mit Widerstandsmethode und geeignetem Kühlkörper) - **Isolationsklasse:** Klasse B (130 °C) - **Betriebstemperatur:** -10 bis +40 °C (frostfrei) - **Betriebsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend) - **Drehrichtung (im/gegen den Uhrzeigersinn):** Ja - **Drehzahlregelung:** Ja (über PWM) **Produkt-Highlights:** 1. **Hochwertige Metallzahnräder:** Alle Zahnräder sind aus Metall gefertigt und bieten Verschleißfestigkeit, leisen Betrieb und eine lange Lebensdauer. 2. **Professionelles Design und durchdachte Konstruktion:** Kompakte Größe bei hohem Drehmoment, extrem leiser und stabiler Betrieb. 3. **Reinkupferspule:** Verbessert den Bremswiderstand und die Leitfähigkeit und erhöht so das Motordrehmoment. 4. **Überlastschutz:** Der bürstenlose Motor verfügt über einen Überstromschutz, der ein Durchbrennen verhindert und seine Lebensdauer verlängert. 5. **Vielseitige Anwendungsmöglichkeiten:** Ideal für Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Fertigungsanlagen, Finanzmaschinen, die Rüstungsindustrie und viele weitere Branchen. **Verdrahtungshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen - **Weißes Kabel:** Nicht belegen (für Drehung gegen den Uhrzeigersinn – CCW) - **Für Drehung im Uhrzeigersinn (CW):** Das rote Kabel an den Pluspol anschließen und das weiße und schwarze Kabel parallel an den Minuspol anschließen - **Blaues Kabel:** PWM-Drehzahlregelung, angeschlossen an einen 0–5-V-Impuls-Drehzahlregler - **Gelbes Kabel:** FG-Signalleitung, Hall-Signalausgang (ein Impuls pro sechs Umdrehungen) **Wichtige Hinweise zur Verwendung:** 1. **Überlastung und Blockierung:** Vermeiden Sie längere Überlastungen oder Blockierungen des Rotors, da dies zu Überhitzung und Beschädigung der Spule führen kann. 2. **Niedrige Drehzahl:** Längerer Betrieb mit Bürsten bei niedriger Drehzahl kann zu Kohlenstaubablagerungen und Kurzschlüssen führen. Seien Sie vorsichtig. 3. **PWM-Controller:** Die Verwendung eines PWM-Controllers kann die Lebensdauer der Bürsten verkürzen. Eine Frequenz von 10–20 kHz wird empfohlen. Testen Sie gegebenenfalls mit einem Varistor, um Resonanzprobleme zu vermeiden. 4. **Trägheit und Bremsen:** Nach dem Abschalten dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten die Plus- und Minusanschlüsse kurzschließen. 5. **Motorsturz:** Keramikmagnete sind zerbrechlich. Verwenden Sie den Motor nach einem Sturz nicht mehr, da dies zu einem Blockieren und Beschädigung führen kann. **Lieferumfang:** - 1 x XD-37GB3650 Bürstenloser Motor. Dieser Motor bietet alle notwendigen Spezifikationen für die einfache Integration in Ihre professionellen Projekte. Seine Verarbeitungsqualität und Leistung machen ihn zur idealen Wahl für anspruchsvolle Anwendungen.
