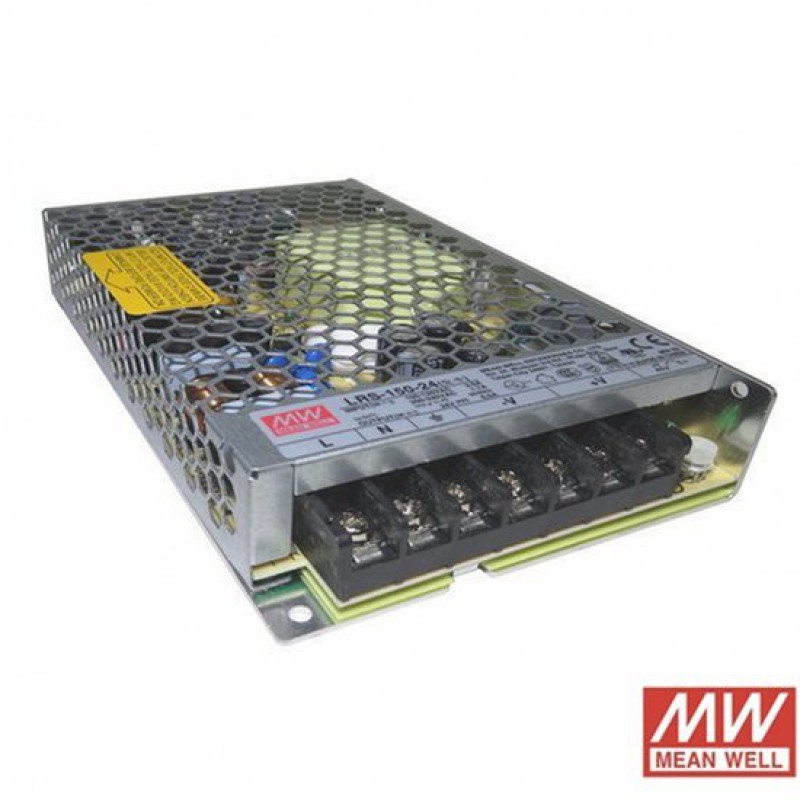

24 V Meanwell-variator Ip20 150 W

Dieses Meanwell-Netzteil eignet sich ideal für 24-V-LED-Streifen und -Module sowie andere Anwendungen mit konstanter Spannung im Innenbereich. Es unterstützt eine maximale Last von 150 Watt. Eine LED zeigt den Betriebszustand (Ein/Aus) an. Die Ausgangsspannung lässt sich präzise mit dem Potentiometer V ADJ einstellen. Es wird empfohlen, die Ausgangsspannung vor dem Anschließen des 24-V-Netzteils zu überprüfen. Stellen Sie die Spannung mit dem Potentiometer so genau wie möglich auf 24 V ein. Falls Sie kein Potentiometer besitzen, berühren Sie es bitte nicht. Der Verstärker ist in einem Metallgehäuse untergebracht. Alle Seiten des Gehäuses, außer der Unterseite, müssen frei bleiben, um Wärmeverluste zu vermeiden. Die Unterseite kann in der Nähe eines Materials, jedoch nicht direkt darauf, montiert werden, da sie als Kühlfläche dient. Der Verstärker kann an zwei Punkten – oben links und unten rechts – mit Schrauben oder Bolzen befestigt werden. Hinweis: Kabel sind nicht im Lieferumfang enthalten. Sie müssen die 110-V-/220-V- und 24-V-Kabel selbst anschließen. Die Anschlussprozedur ist oben beschrieben. Eingangsspannung: 85–132 V AC (110-V-Einstellung), 170–264 V AC (230-V-Einstellung) oder 240–370 V DC (230-V-Einstellung). Ausgangsspannung: 24 V DC. Maximaler Ausgangsstrom: 6,5 V. Der Ausgang ist gegen Kurzschluss, Überlast und Überspannung geschützt. Weitere Spezifikationen finden Sie im Datenblatt unter dem Reiter „Downloads“. L: Phase (braun). N: Neutralleiter (hellblau). Erdung: Gelbgrüner Draht (nach Möglichkeit aus Sicherheitsgründen anschließen). 2 x V: Erdung (GND) -24 V. 2 x V: Erdung (V+24 V).
