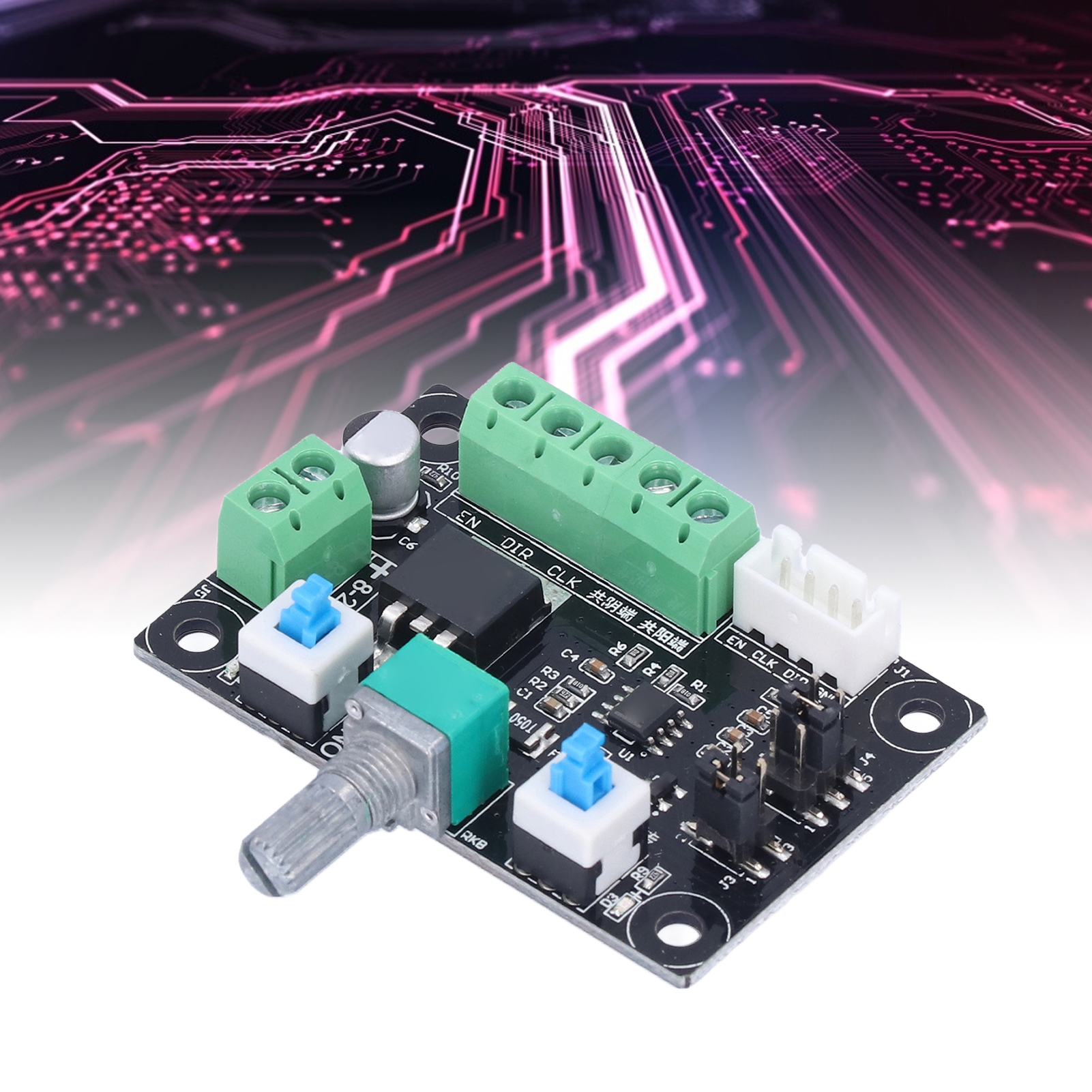

24v/12v Schrittmotor-steuermodul Mit Einfacher Geschwindigkeitseinstellung, Vorwärts-/rückwärtslauf Und Pwm-signalgenerator

Willkommen in unserem Shop! Dieses Impulsgenerierungsmodul dient zur Bereitstellung von Steuersignalen für Ihren Schrittmotortreiber. Zur Ansteuerung des Schrittmotors muss ein Treiber installiert sein. Dieser einfache Controller ermöglicht in Kombination mit einem Schrittmotor, einem Schrittmotortreiber und einem Gleichstromnetzteil den Aufbau einer einfachen und effektiven Steuerungsplattform. **Detaillierte Spezifikationen:** * **Ausgangssignale:** Das Modul kann Impulssignale (PUL) oder PWM-Signale erzeugen, die über Jumper ausgewählt werden können. * **Verfügbare Frequenzen:** Drei Frequenzbereiche sind über Jumper verfügbar: * Hoch: 5,4 kHz bis 160 kHz * Mittel: 540 Hz bis 16,6 kHz * Niedrig: 80 Hz bis 2,4 kHz * **Frequenzmessung:** Die Frequenzmessung erfolgt an den PUL- und Common-Cathode-Pins. * **Modulabmessungen:** Die genauen Abmessungen entnehmen Sie bitte den Produktinformationen. * **Lieferumfang:** 1 x Relaismodul (Impulserzeugung) Modul). **Bitte beachten Sie:** Unterschiedliche Schrittmotortreiber verwenden möglicherweise unterschiedliche Bezeichnungen für die Signale. Zum Beispiel: * EN = ENA = FREE (Aktivierung) * PUL = PULS = CLK (Impuls) * DIR = CW = CWW (Richtung) Dieses Modul eignet sich ideal für einfache und präzise Schrittmotorsteuerungsanwendungen.
