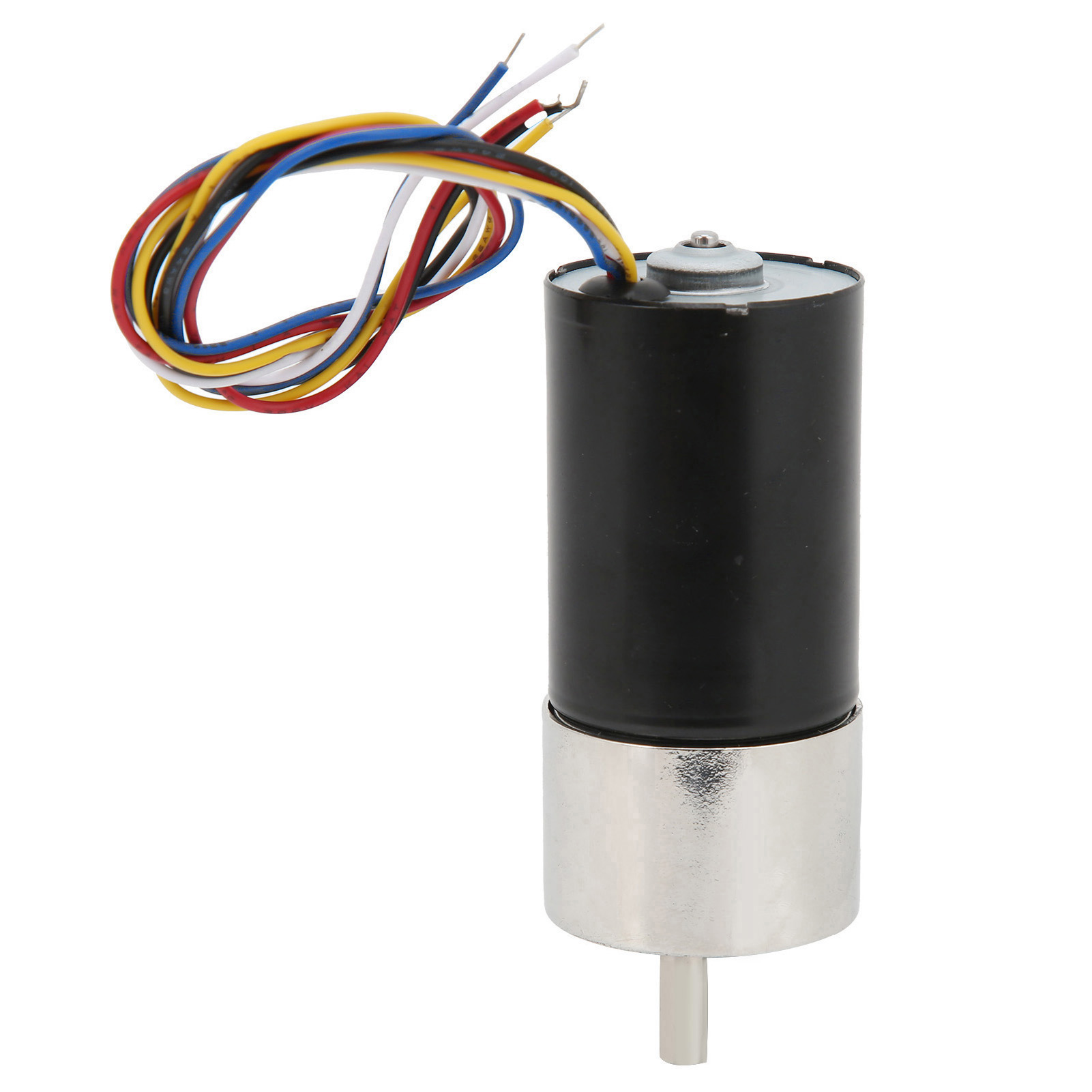

24v 200rpm Bldc-motor Mit Xd-37gb-getriebeuntersetzer, Rechts-/linkslauf Für Cnc-werkzeugmaschinen, Mini-bürstenlos-getriebemotor.

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für herausragende Leistung in einer Vielzahl industrieller und technischer Anwendungen entwickelt wurde. **Hauptmerkmale:** - **Hochwertige Ganzmetallzahnräder**: Verschleißfest, leise und langlebig. - **Professionelles Design und durchdachte Konstruktion**: Kompakte Größe, hohes Drehmoment, extrem leiser und stabiler Betrieb. - **Reinkupferwicklung**: Verbessert die Bremsfestigkeit und Leitfähigkeit und erhöht so das Motordrehmoment. - **Überstromschutz**: Der bürstenlose Motor ist vor Überhitzung geschützt und verlängert dadurch seine Lebensdauer. - **Vielfältige Anwendungen**: Ideal für Mikromechanik, CNC-Maschinen und Instrumente, hochpräzise Messtechnik, elektronische Fertigungsanlagen, Finanzmaschinen, die Rüstungsindustrie usw. **Technische Daten Technische Daten:** - **Typ:** Bürstenloser Motor - **Modell:** XD-37GB3650 - **Material:** Kupfer - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem DC-500-V-Ohmmeter nach Nennbetrieb) - **Isolationsfestigkeit:** 1500 V (eine Minute lang bei 50/60 Hz ohne Anomalie angelegt) - **Temperaturanstieg:** Normal (weniger als 70 °C, gemessen am Widerstand mit Kühlkörper) - **Isolationsklasse:** Klasse B (130 °C) - **Betriebstemperatur:** -10 bis +40 °C (nicht vereist) - **Betriebsfeuchtigkeit**: 85 % oder weniger (nicht kondensierend) - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn**: Ja - **Drehzahlregelung**: Ja **Leistungstabelle (bei 24 V DC):** - **Leerlaufdrehzahl 100 U/min**: Leerlaufstrom 0,24 A, Drehzahl unter Last 80 U/min, Drehmoment 18 kgf/cm, Leistung 17 W - **Leerlaufdrehzahl 200 U/min**: Leerlaufstrom 0,25 A, Drehzahl unter Last 160 U/min, Drehmoment 8,8 kgf/cm, Leistung 15 W - **Leerlaufdrehzahl 300 U/min**: Leerlaufstrom 0,26 A, Drehzahl unter Last 240 U/min, Drehmoment 6,2 kgf/cm, Leistung 12 W - **Leerlaufdrehzahl 500 U/min**: Leerlaufstrom 0,26 A, Drehzahl unter Last 400 U/min, Drehmoment 3,7 kgf/cm, Leistung 10 W - **Leerlaufdrehzahl 600 U/min**: Leerlaufstrom 0,25 A, Drehzahl unter Last 480 U/min, Drehmoment 3,7 kgf/cm, Leistung 8 W **Lieferumfang:** - 1 x XD-37GB3650 bürstenloser Motor **Anschlusshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen - **Weißes Kabel:** Nicht anschließen (Drehung gegen den Uhrzeigersinn) oder mit dem schwarzen Kabel an den Minuspol anschließen (Drehung im Uhrzeigersinn) - **Blaues Kabel:** PWM-Drehzahlregelung (0-5 V) - **Gelbes Kabel:** FG-Signalleitung (Hall-Ausgang, ein Impuls pro sechs Umdrehungen) **Betriebshinweise:** - Vermeiden Sie Überlastung und längeres Stillstehen, da dies den Motor beschädigen kann. - Achten Sie bei niedrigen Drehzahlen auf Kohlenstaubablagerungen (gilt für Motoren mit Bürsten; dieses Modell ist jedoch bürstenlos, daher ist dies weniger relevant). - Verwenden Sie einen geeigneten PWM-Controller; ungeeignete Frequenzen können Resonanz oder Überhitzung verursachen. Nach einem Stromausfall kann sich der Rotor aufgrund seiner Trägheit weiterdrehen; zum schnellen Anhalten die Plus- und Minuspolklemmen kurzschließen. Vermeiden Sie Stürze, da die Magnete aus empfindlichem Material brechen können. Dieser Motor wird mit größter Sorgfalt für Qualität und Zuverlässigkeit gefertigt. Perfekt für Ihre anspruchsvollen Projekte.
