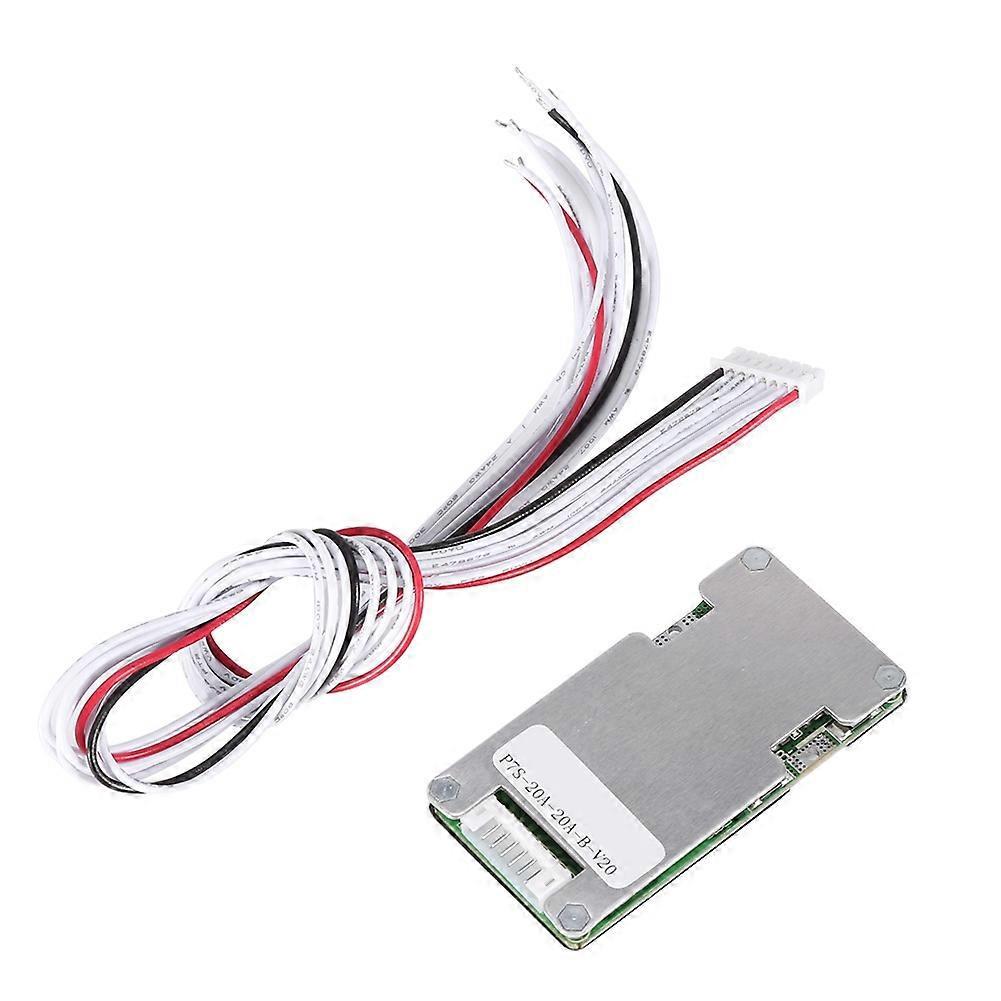

24v 20a 7s Lithium-ionen-akku 18650 Bms-schutzplatine Mit Balancierfunktion

Die Schutzplatine ist für sieben 18650 Li-Ion-Akkus (3,6 V/3,7 V) ausgelegt. Sie bietet verschiedene Schutzfunktionen für das Laden und Entladen, darunter präziser Schutz vor Überladung, Tiefentladung, Überstrom und Kurzschluss. Die Akkus sind hardwareseitig ausbalanciert, was einen gleichmäßigen Stromfluss und eine angemessene Wärmeableitung gewährleistet und die Leistung des Akkupacks nicht beeinträchtigt. Eine Aluminiumplatte verbessert die Wärmeableitung der MOSFETs und verlängert deren Lebensdauer. Dank des geringen Ruhestromverbrauchs ist die Platine energiesparend. Spezifikation: 29,75 V Schaltkreis Normaler Arbeitsbereich Ruhestrom +70 °C Normaler Betriebstemperaturbereich Relative Luftfeuchtigkeit 90 % Keine Kondensation Lagertemperatur -40 +85 °C Luftfeuchtigkeit unter 90 %, keine Kondensation Höhe 4000 m 29,75 V CC-CV Funktionstest Artikel Symbol Testbedingung Minimum Typisch Maximum Einheit Überladeschutzspannung Vc1 Bei ausgeschaltetem Ladevorgang 4,200 4,250 4,300 V Verzögerungszeit Tc1 / 10 1000 1700 ms Entladespannung Vc2 / 4,150 4,190 4,240 V Ladestrom Normal Ioc / / 4,150 4,200 4,250 V Ausgleichsstrom / 20 60 100 A Überstromschutz 1 Verzögerungszeit Toc1 20 200 ms Entladeüberstrom Entlastung Überstromschutz Wiederherstellung Zustand / / Entladestrom bei getrennter Last Max. Dauerentladestrom Ioc - - - 20 A Kurzschlussschutz Verzögerungszeit Tshort 300 600 μS Erholung / / Innenwiderstand bei getrennter Last Innenwiderstand des Entladekreises (mΩ) Ron1 / / 20 mR Eigenstromaufnahme Betriebsmodus Icc1 / 20 50 μA Größe: 65*33*7mm / 2,56*1,3*0,27" Kabellänge: 350mm / 13,77" Lieferumfang: 1 x Schutzplatine Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. .
