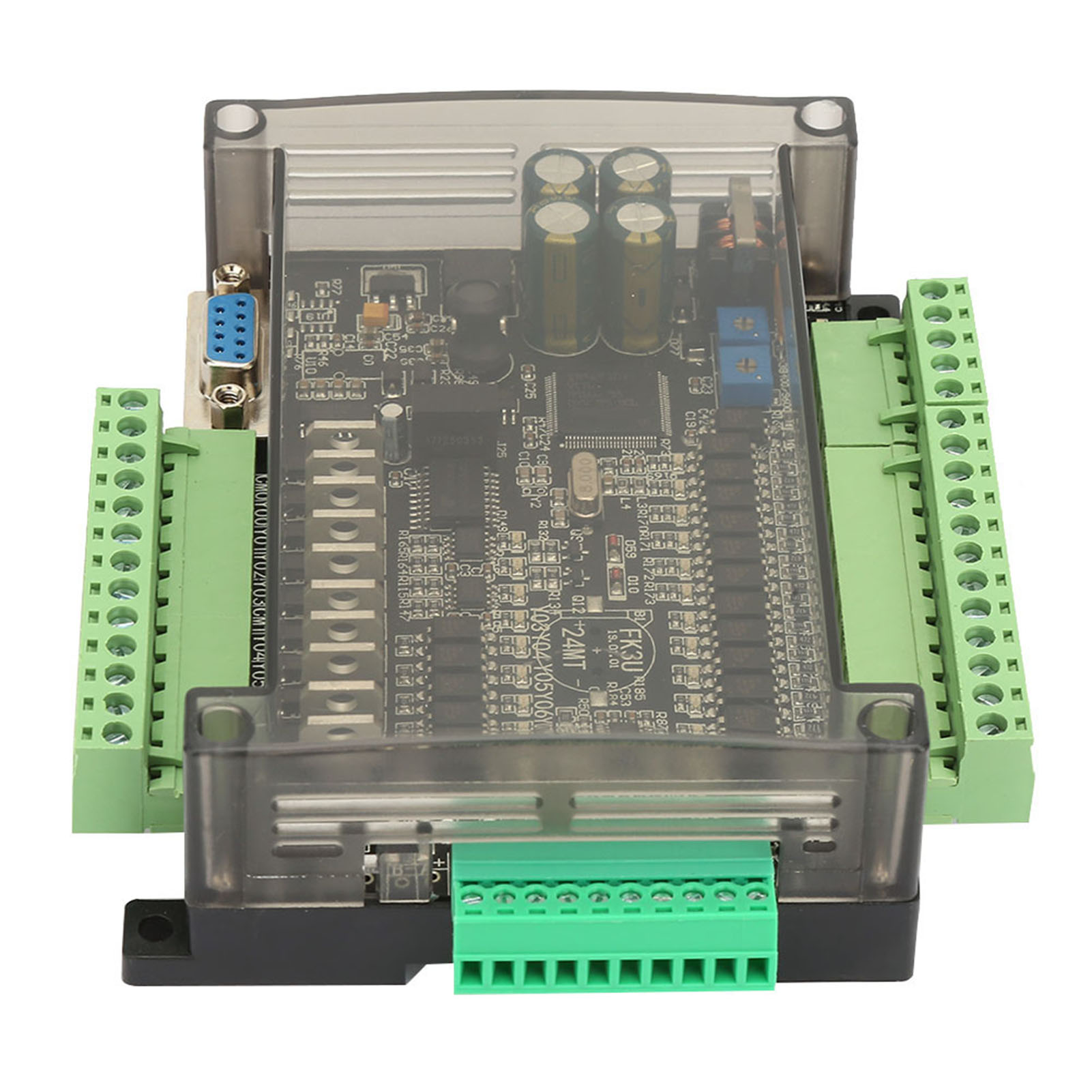

24v 24mt Sps-steuerung Mit 6 Analogen Eingängen, 32-bit-mikrocontroller, 14 Eingängen Und 10-transistor-ausgangsplatine

1. Unterstützung für die Programmierung in Kontaktplansprache (KOP) mit GX-Developer und GX-Work2. 2. Unterstützung für Mensch-Maschine-Schnittstellen (HMI), die Anwendung entspricht der des FX3U. 3. Der Programmieranschluss dient zum Herunterladen von Programmen und zur Kommunikation mit der HMI. 4. Diese SPS verwendet einen industrietauglichen 32-Bit-Mikrocontroller mit hoher Störfestigkeit und ist deutlich schneller als der ursprüngliche FX3U. 5. 14 Eingänge und 10 Transistorausgänge. Die Baudrate dieser SPS-Übertragung beträgt 38400. Die Platine verfügt über 14 Eingänge und 10 Transistorausgänge. Die Transistoren Y0–Y3 können Impulse bis zu 100 kΩ ausgeben. Die Transistoren Y4–Y7 können Impulse bis zu 12 kΩ ausgeben. Y0–Y10 können auch als normale Ausgänge verwendet werden und eignen sich zum Ansteuern von Schrittmotoren, Magnetventilen, Zylindern und anderen 24-V-Gleichstromverbrauchern. Die Platine wird mit 24 V Gleichstrom versorgt. Nicht an Wechselstrom oder 220 V anschließen. Spezifikationen: Baudrate: 38400; Stromversorgung: 24 V DC; Eingangsspannung: 24 V DC; Anzahl der Schritte: 8000 Schritte. 2 Kommunikationsschnittstellen: 1 RS232 (DB9-Schnittstelle, FX3u-Protokoll 38400, 7, E, 1); 1 RS485 (optional) (Protokoll einstellbar auf D8120). Eingangspunkte X: XO-X27, DC24-Eingang, aktiv niedrig. X0-5: Hochgeschwindigkeits-Zähleingang (12 kHz). Eingangspunkte Y: YO-Y3: Transistorausgang, Ausgangsstrom 500 mA, mit Freilaufdiode bis zu 4 A. YO-Y3: 4-Kanal-Impulsausgang (100 kΩ), Ausgangsstrom 500 mA, mit Freilaufdiode bis zu 4 A. Y4-Y11: Gemeinsamer Transistorausgang. Kann direkt 24 V/3 A Last ansteuern. Analogeingänge: 6 analoge Eingänge, 12-Bit-Genauigkeit (3 Spannungen 0-10 V, 3 Ströme 0-20 mA); Auslesen analoger Daten mit RD3A. Anweisungen Analogausgang 2 analoge Ausgänge, 12-Bit-Genauigkeit, Ausgangsspannung: 0-10 V. Analoge Ausgangsspannung mit WR3A-Befehl. Zwischenrelais M MO-M3071, Speicherbereich für Stromausfall einstellbar auf MO-M1023, Standard: M500-M1023. Schrittpunkt S S0-1023, Speicherbereich für Stromausfall einstellbar auf S0-S1023, Standard: S500-S9999. 100-ms-Timer TO-T199, kumulative Speicherung bei Stromausfall T184-T199. 10-ms-Timer T200-T249, kumulative Speicherung bei Stromausfall T246-T249. 1-ms-Timer T250-T383, wobei T250-255 ein kumulativer 16-Bit-Zähler ist. CO-C199, Speicherung bei Stromausfall C100-199. 32-Bit-Zähler C200-C219, Energiesparmodus; C220-C234, 32-Bit-Hochgeschwindigkeitszähler; C235-255; C235-240: Einphasenzähler ohne Multiplikator; C241-240: Einphasenzähler mit doppelter Frequenz; C247-249: Zweiphasenzähler ohne Multiplikator; C250-252: Zweiphasenzähler mit doppelter Frequenz; C253-255: Zweiphasenzähler mit vierfacher Frequenz; Register D DO-D7999, Speicherbereich für den Energiesparmodus einstellbar; Indirekte Adresszeiger V, Z VO-7, Z0-7; P-Unterprogramm-Sprungnummer PO-63; I-Interrupt XO-5: Unterbrechung außerhalb des Systems; Timer-Interrupt (1 ms); Zähler-Interrupt; Spezielle M-Komponente: M8000 (normalerweise geschlossen im Betrieb), M8002 (Einschaltimpuls), M8011 (…) 10-ms-Impuls, M8012 ist ein 100-ms-Impuls, M8013 ist ein 1-s-Impuls, M8014 ist ein Minutenimpuls. Mnemonik, Name Funktion LD Betrieb startet normalerweise offenen Kontakt LDI Betrieb startet normalerweise geschlossenen Kontakt LDP Steigflankenerkennung startet LDF Fallflankenerkennung startet AND Serienschaltung normalerweise offener Kontakte ANI Serienschaltung normalerweise geschlossener Kontakte ANDP Serienschaltung an der oberen Flanke prüfen ANDF Fallflankenerkennung Serienschaltung OR Parallelschaltung normalerweise offener Kontakt ORI Parallelschaltung normalerweise geschlossener Kontakt ORP Steigflankenerkennung Parallelschaltung ORF Fallflankenerkennung Parallelschaltung ANB Serienschaltung zwischen Schaltungsblöcken ORB Parallelschaltung zwischen Schaltungsblöcken OUT Spulenausgangstreiber SET Spulenaktion bleibt erhalten RST Leitungs-Nassbewegungserhaltung entfernen PLS Spulenausgang Steigflankenausgang PLF Spulenausgang Fallflankenausgang ALT Alternativer Ausgang MC Gemeinsamer Verbindungspunkt mit Spulenbefehl MCR Gemeinsamer Kontaktfreigabebefehl MPS Betriebsspeicher MRD Speicherauslesung MPP Speicherauslesung und Reset INV Das Betriebsergebnis wird umgekehrt END Ende des Programms 4-stufige Leiterbefehle STL Leiterstart CALL Unterprogramm aufrufen RET Step ladder end SRET Subroutine return Paketliste: 1 x SPS-Steuerung Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
