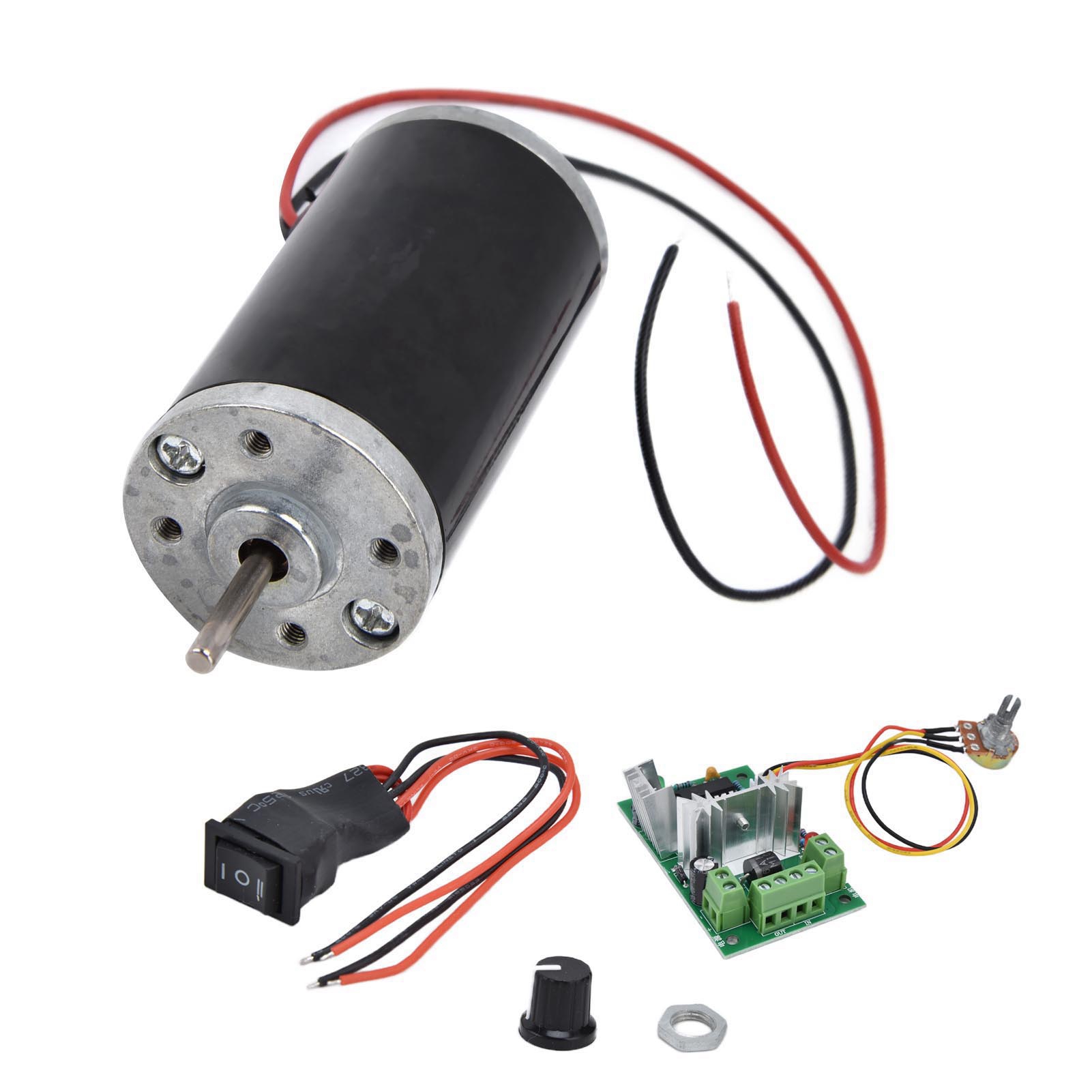

24v 5000u/min Permanentmagnet-gleichstrommotor, Leise, Mini-hochgeschwindigkeitsmotor, Rechts-/linkslauf, Für Diy-generatoren

Willkommen in unserem Shop! Wir präsentieren Ihnen unseren Permanentmagnet-Gleichstrommotor 31ZY, der für zuverlässige und langlebige Leistung entwickelt wurde. Präzisionsbearbeitung, Magnetbehandlung und hochwertige Isolierung gewährleisten einen stabilen und gleichmäßigen Betrieb. Sein hohes Drehmoment sorgt für kraftvolle Rotation bei gleichzeitig geringem Geräuschpegel und exzellenter Stabilität. Verschleißfeste Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer des Motors. Die Wicklung aus reinem Kupferdraht reduziert Wärme und Energieverluste und optimiert so den Gesamtwirkungsgrad. Dieser Motor kann mit einem Drehzahlregler für präzise Steuerung verwendet werden und ermöglicht die Drehrichtungsumkehr (im und gegen den Uhrzeigersinn). **Technische Daten des Motors:** - Typ: Permanentmagnet-Gleichstrommotor - Modell: 31ZY - Nennspannung: 6–24 V - Parameter abhängig von der Betriebsspannung (siehe Tabelle unten) | Betriebsspannung (V) | 6 V | 12 V | 12 V | 24 V | 24 V | 24 V | |-------------------------------|----|----|----|----|----|----| | Leerlaufstrom (mA) | ≤180 | ≤110 | ≤350 | ≤40 | ≤100 | ≤200 | | Leerlaufdrehzahl (U/min) | 4000 | 4000 | 8000 | 3500 | 5000 | 8000 | | Nenndrehmoment (g·cm) | 100 | 100 | 200 | 120 | 200 | 200 | | Nenndrehzahl (U/min) | 3200 | 3200 | 6500 | 2908 | 4000 | 6600 | | Nennstrom (A) | ≤0,8 | ≤0,5 | ≤1,6 | ≤2,3 | ≤0,6 | ≤1,0 | | Blockierdrehmoment (g·cm) | ≥500 | ≥600 | ≥1000 | ≥669 | ≥850 | ≥1200 | | Blockierstrom (A) | ≤3,3 | ≤2,3 | ≤6,5 | ≤1,06 | ≤2,0 | ≤4,4 | **CCM2 Drehzahlregler:** Dieser Regler nutzt PWM-Steuerungstechnologie und bietet eine hocheffiziente Wandlung, einen großen Drehzahlbereich und eine stabile Leistung. Es ist mit originalen STMicroelectronics-Chips ausgestattet und wurde vor dem Versand auf Spannung, Stromstärke und Funktion geprüft, um eine zuverlässige Schaltung zu gewährleisten. **Technische Parameter:** - Modell: CCM2 - Betriebsspannung: DC 10–30 V - Steuerleistung: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W (max. 120 W über 24 V) - Nennstrom: 3 A - Maximalstrom: 5 A - PWM-Einstellbereich: 5–95 % - Potentiometer: B10K-Widerstand, 20 cm Drahtlänge, 8 mm Öffnung - Ausgangsspannung: ca. 0–100 % der Eingangsspannung - Abmessungen des Reglers: ca. 74 × 47 × 28 mm (7,6 x 5,1 x 2,8 cm) - Drehzahlregelung über Potentiometer - CW/CCW-Schalter zur Steuerung von Drehrichtung (im Uhrzeigersinn), Drehrichtung gegen den Uhrzeigersinn und Stopp **Lieferumfang:** - 1 x Motor - 1 x Regler - 1 x CW/CCW-Schalter - 1 x Knopfkappe - 1 x Unterlegscheibe **Vorsichtsmaßnahmen für die Verwendung:** Für den Motor: Stellen Sie sicher, dass die Drehung nicht behindert wird. Vermeiden Sie übermäßige Belastungen oder Hindernisse am Wellenende. Lagern Sie den Motor nicht in Umgebungen mit hohen Temperaturen oder extremer Luftfeuchtigkeit oder in korrosiven Gasen. Verwenden Sie beim Löten der Anschlüsse eine Lötkolbentemperatur von 340 °C ± 40 °C für weniger als 3 Sekunden. Achten Sie darauf, dass die Welle nicht klemmt, da dies zu einer Überhitzung des Motors führen kann. Stellen Sie sicher, dass die Versorgungsspannung den Spezifikationen entspricht. Vermeiden Sie beim Anbringen von Riemenscheiben oder Zahnrädern übermäßigen Druck. Zu lange Schrauben können zu internen Kontakten führen und die Leistung beeinträchtigen. Hinweis zum Controller: Der Eingang ist für Gleichstrom (DC) ausgelegt und darf nicht an eine Wechselstromquelle (AC) angeschlossen werden. Die Polarität darf nicht vertauscht werden. Der Motor kann in beide Richtungen drehen; falls die Drehrichtung nicht stimmt, korrigieren Sie die Verdrahtung. Mit dem Potentiometer lässt sich das Tastverhältnis und somit die Drehzahl einstellen. Dieses Produkt eignet sich ideal für diverse Anwendungen, die eine präzise Drehzahlregelung und langfristige Zuverlässigkeit erfordern.
