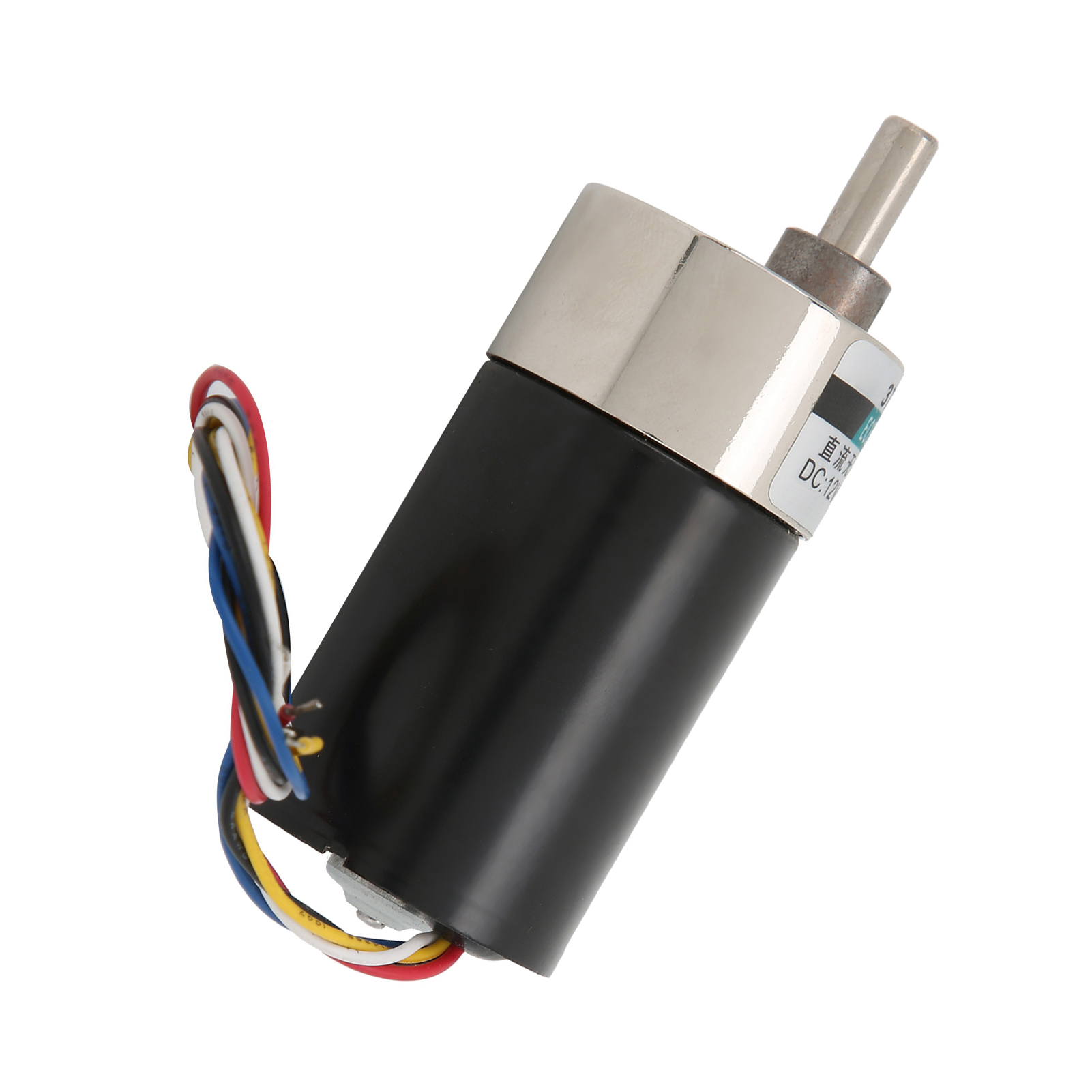

24v Dc Bürstenloser Miniatur-getriebemotor 300 U/min Cw/ccw Für Cnc-werkzeugmaschinen Xd-37gb3650

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Leistung in verschiedenen Industriezweigen entwickelt wurde. Dieses Produkt wird mit einem Motor geliefert und ist sofort einsatzbereit. **Detaillierte technische Daten:** - **Typ:** Bürstenloser Motor - **Modell:** XD-37GB3650 - **Material:** Kupfer (reine Spule), hochwertige Ganzmetallzahnräder - **Abmessungen der Abtriebswelle:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Spannung:** 24 V DC - **Leerlaufdrehzahl:** 100 bis 600 U/min (je nach Konfiguration, siehe Tabelle unten) - **Leerlaufstrom:** 0,24 bis 0,26 A - **Drehzahl unter Last:** 80 bis 480 U/min - **Drehmoment unter Last:** 3,7 bis 18 kgf/cm - **Leistung:** 8 bis 17 W - **Isolationsklasse:** Klasse B (130 °C) - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem DC500V-Prüfgerät nach Nennbetrieb) - **Durchschlagsfestigkeit:** 1500 V (für 1 Minute, bei 50/60 Hz) - **Temperaturanstieg:** Weniger als 70 °C (gemessen mit Widerstandsmethode mit Kühlkörper oder Getriebe) - **Betriebstemperatur:** -10 bis +40 °C (nicht vereist) - **Umgebungsfeuchtigkeit:** 85 % oder weniger (nicht vereist) - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn:** Ja - **Geschwindigkeit Steuerung:** Ja **Leistungstabelle (Modell XD-37GB3650):** - 24 V, 100 U/min (Leerlauf), 0,24 A, 80 U/min (Last), 18 kgf/cm, 17 W - 24 V, 200 U/min, 0,25 A, 160 U/min, 8,8 kgf/cm, 15 W - 24 V, 300 U/min, 0,26 A, 240 U/min, 6,2 kgf/cm, 12 W - 24 V, 500 U/min, 0,26 A, 400 U/min, 3,7 kgf/cm, 10 W - 24 V, 600 U/min, 0,25 A, 480 U/min, 3,7 kgf/cm, 8 W **Hauptanwendungen:** Mikromaschinen, CNC-Maschinen, hochpräzise Messgeräte, elektronische Fertigungsanlagen, Finanzmaschinen, Rüstungsindustrie usw. **Verdrahtung:** - Rotes Kabel: An den Pluspol des Netzteils anschließen - Schwarzes Kabel: An den Minuspol des Netzteils anschließen - Weißes Kabel: Nicht anschließen (Drehung gegen den Uhrzeigersinn); für Drehung im Uhrzeigersinn das weiße und das schwarze Kabel parallel an den Minuspol anschließen. - Blaues Kabel: PWM-Steuerleitung (0-5 V) für die Drehzahl - Gelbes Kabel: FG-Signalleitung (Hall-Ausgang, 1 Signal pro 6 Umdrehungen) **Wichtige Hinweise zur Verwendung:** 1. **Überlastung und Blockieren:** Vermeiden Sie längere Überlastungen oder einen blockierten Rotor, da dies die Isolierschicht der Drähte auflösen und den Motor beschädigen kann. 2. **Niedrige Drehzahl:** Kohlenstaubablagerungen können Kurzschlüsse verursachen; Vorsicht ist geboten. 3. **PWM-Controller:** Die Lebensdauer der Bürsten kann sich verkürzen; testen Sie gegebenenfalls mit einem Varistor. 4. **Trägheit und Bremsen:** Nach dem Ausschalten dreht sich der Rotor weiter; für einen schnellen Stopp die Plus- und Minus-Anschlüsse kurzschließen (dies kann den Strom kurzzeitig erhöhen). 5. **Motorsturz:** Die Magnete sind empfindlich; nicht nach einem Sturz aus großer Höhe verwenden. Dieser Motor bietet ein hohes Drehmoment, einen leisen Betrieb und eine lange Lebensdauer und ist ideal für Ihre anspruchsvollen Projekte.
