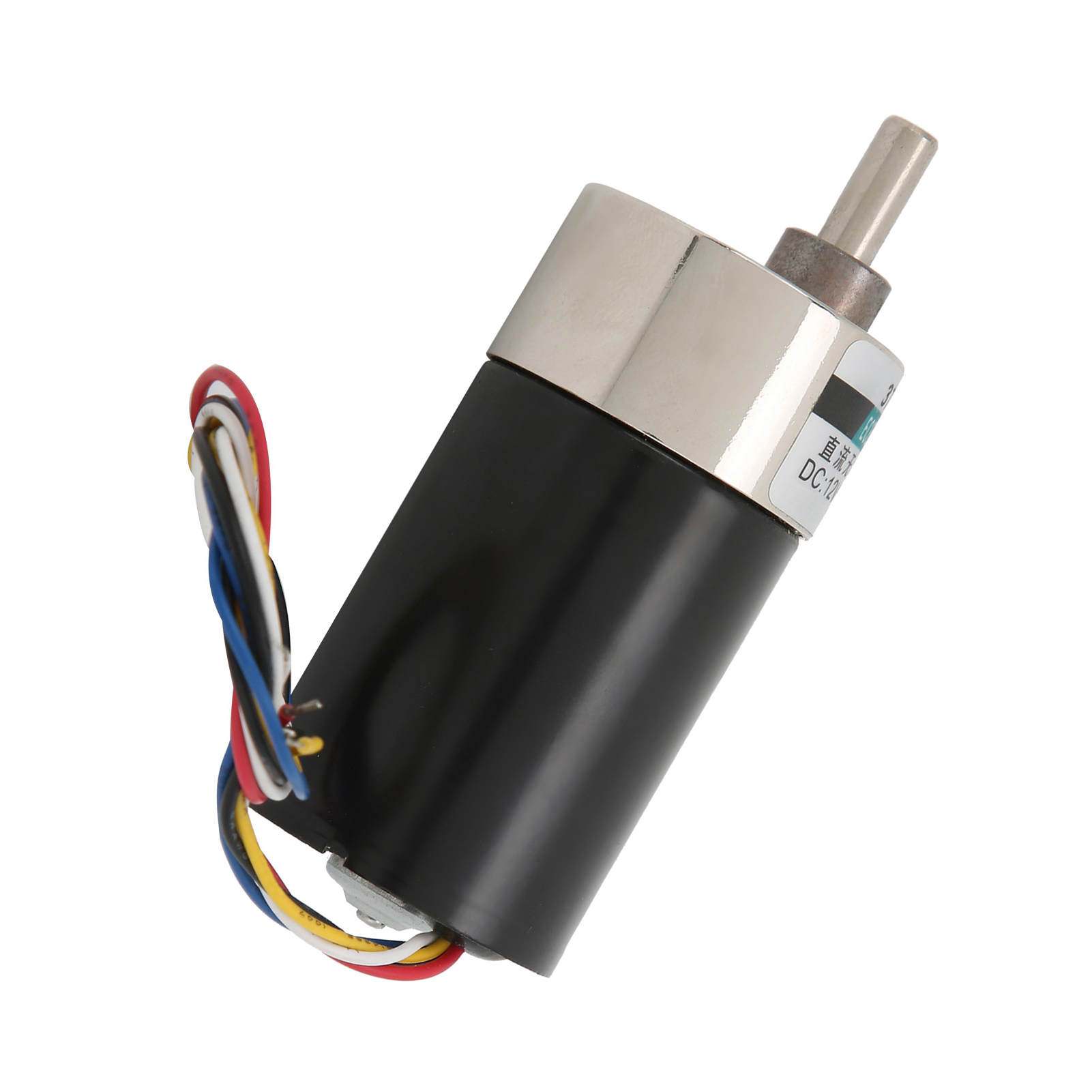

24v Gleichstrom 30 U/min Bürstenloser Getriebemotor Xd-37gb365, Leise, Reversibel (cw/ccw), Für Mikromaschinen

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für eine stabile und dauerhafte Leistung in einer Vielzahl industrieller Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Komponenten aus. **Detaillierte technische Daten:** - **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit und Festigkeit. - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll). - **Isolationsklasse:** Klasse B (130 °C). - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem 500-V-Gleichstromwiderstand nach Nennbetrieb). - **Isolationsfestigkeit:** 1500 V (eine Minute lang bei 50 Hz oder 60 Hz nach Nennbetrieb angelegt). - **Temperaturanstieg:** Weniger als 70 °C (gemessen mit Widerstandsmethode, mit installiertem Reduzierstück oder Kühlkörper) (äquivalente thermische Belastung). - **Betriebstemperatur:** -10 bis +40 °C (nicht vereist). - **Betriebsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend). - **Drehrichtung:** Ja, reversibel. - **Drehzahlregelung:** Ja, über PWM-Leitung. **Leistungsdaten (5 Leerlaufdrehzahlen verfügbar):** - **Modell:** XD-37GB3650 - **Spannung:** 24 V DC - **Leerlaufdrehzahl (U/min):** 5, 10, 20, 30, 50 (je nach gewählter Drehzahl) - **Leerlaufstrom (A):** 0,35 / 0,32 / 0,28 / 0,26 / 0,28 - **Drehzahl unter Last (U/min):** 4 / 8 / 15 / 24 / 40 - **Drehmoment unter Last (kgf/cm):** 150 / 90 / 80 / 50 / 26 - **Leistung (W):** 30 / 27 / 26 / 24 / 20 **Produkt-Highlights:** 1. **Hochwertige Metallzahnräder:** Alle Zahnräder sind aus Metall gefertigt und bieten Verschleißfestigkeit, einen leisen Betrieb und eine lange Lebensdauer. 2. **Kompakter und leistungsstarker Motor:** Kleine Baugröße mit hohem Drehmoment für einen stabilen Betrieb. 3. **Spulen aus reinem Kupfer:** Stator und Rotor verwenden Spulen aus reinem Kupfer, was den Bremswiderstand und die Leitfähigkeit verbessert und somit das Motordrehmoment erhöht. 4. **Überlastschutz:** Der bürstenlose Motor ist mit einem Überlastschutz ausgestattet, um ein Durchbrennen während des Betriebs zu verhindern und somit seine Lebensdauer zu verlängern. 5. **Vielseitige Anwendungsmöglichkeiten:** Ideal für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische Fertigungsanlagen und Finanzmaschinen. 6. **Hochwertige Verarbeitung:** Fünf Leerlaufdrehzahleinstellungen zur Auswahl, exzellente Verarbeitung für zuverlässige Leistung. **Lieferumfang:** - 1 x XD-37GB3650 Bürstenloser Motor **Verdrahtungshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. - **Weißes Kabel:** Nicht anschließen (für Drehung gegen den Uhrzeigersinn) oder parallel zum schwarzen Kabel an den Minuspol anschließen (für Drehung im Uhrzeigersinn). - **Blaues Kabel:** PWM-Drehzahlregelung, an einen 0-5V-Impuls-Drehzahlregler anschließen. - **Gelbes Kabel:** FG-Signalleitung, Hall-Signalausgang (ein Impuls pro sechs Umdrehungen). **Wichtige Hinweise zur Verwendung:** - **Überlastung und Blockierung:** Vermeiden Sie längere Überlastung oder Blockierung des Rotors, da dies zu Überhitzung und Beschädigung des Motors führen kann. **Niedrige Drehzahl:** Längerer Betrieb mit niedriger Drehzahl kann zur Ansammlung von Kohlenstaub und damit zu Kurzschlüssen führen. Seien Sie vorsichtig. **PWM-Controller:** Die Verwendung eines PWM-Controllers kann die Lebensdauer der Bürsten verkürzen. Halten Sie die empfohlenen Frequenzen (10–20 kHz) ein und überwachen Sie die entstehende Wärme. **Trägheit und Bremsung:** Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Abschalten überbrücken Sie die Plus- und Minus-Anschlüsse (dadurch kann der Strom kurzzeitig ansteigen). **Motorsturz:** Verwenden Sie den Motor nicht nach einem Sturz, da die empfindlichen Magnete brechen und den Motor blockieren könnten. Dieser Motor wird mit einer Qualitätsgarantie geliefert und ist bereit für den Einsatz in Ihren anspruchsvollen Projekten. Bei Fragen kontaktieren Sie uns bitte.
