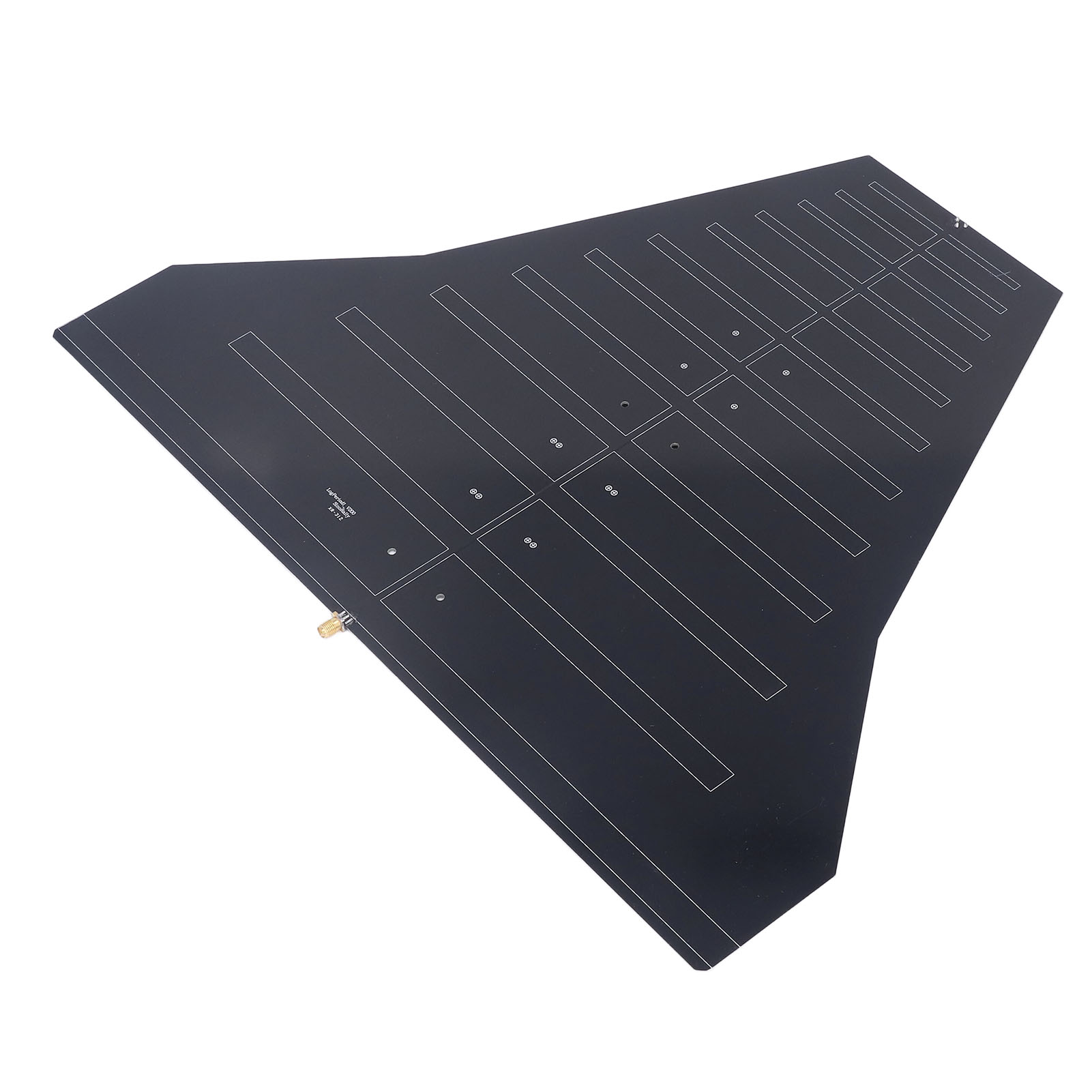

290m-1.1g Breitband-richtantenne Für Analysatoren, Emv/emi-korrektur, Datenerfassung, Breitbandempfänger.

Willkommen in unserem Shop! SR LPD001 V106 Breitbandantenne (290 MHz–1,1 GHz) – eine verbesserte Version mit einem breiteren Frequenzband (niedrige und hohe Frequenzen) und überlegener Leistung im Vergleich zum Modell V101 (300 MHz–1,1 GHz). Hauptmerkmale: - Richtantenne mit einem Winkel von ca. 30 Grad zur Reduzierung räumlicher Störungen. Für optimale Ergebnisse richten Sie das schmale Ende der Antenne auf das Prüfobjekt (DUT). - Um Strahlungslecks zu lokalisieren, testen Sie die Antenne aufgrund der Polarisation der Funkwellen sowohl in horizontaler als auch in vertikaler Position. Bewegen Sie die Antenne näher an das Prüfobjekt heran und drehen Sie das Prüfobjekt, um den Bereich mit der größten Leckage zu identifizieren. Um die Amplitude von Funkstörungen zu reduzieren, stellen Sie den Dämpfungsregler (ATTEN) Ihres Spektrumanalysators auf 0 dB ein. Wenn Ihr Gerät über einen Quasi-Peak-Detektor verfügt, aktivieren Sie diesen, um Umgebungsstörungen zu dämpfen. Technische Einstellungen: Stellen Sie den Referenzpegel des Spektrumanalysators unter -40 dBm ein. Durch Hinzufügen eines HF-Verstärkers kann das Nutzsignal, aber auch das Rauschen verstärkt werden – Vorsicht ist geboten. Technische Daten: - Produkttyp: Breitbandantenne - Material: Leiterplatte - Betriebsfrequenzband: 290 MHz – 1,1 GHz - Maximale Leistung: Weniger als 5 W - Antennenausrichtwinkel: 30 Grad Lieferumfang: 1 x Breitbandantenne Diese Antenne eignet sich ideal zum Aufspüren von Strahlungslecks und zur Analyse elektromagnetischer Störungen. Beachten Sie unbedingt die empfohlenen Einstellungen für genaue Ergebnisse.
