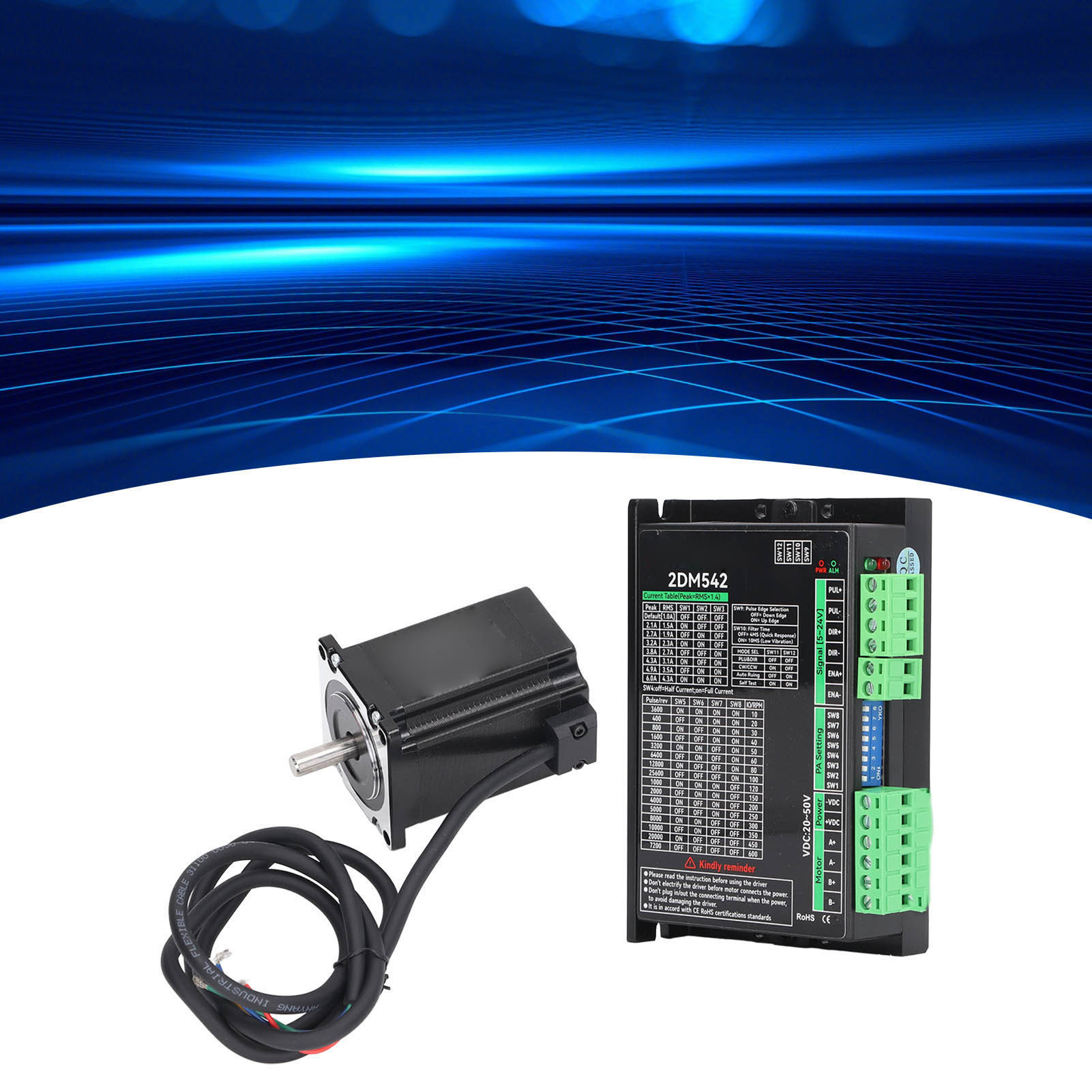

2dm542 +57v Zweiphasen-digital-schrittmotorsteuerung Eingangsspannung Schrittmotor: 20–50 V Dc

Willkommen in unserem Shop! Diese Schrittmotorbaugruppe bietet zuverlässige Leistung und präzise Steuerung für Ihre Automatisierungsprojekte. **Motormerkmale:** - Nutzt einen PI-Regelalgorithmus für geräuscharmen, vibrationsarmen, wärmearmen und hocheffizienten Betrieb. - 16 Unterteilungsstufen und 16 Stromstufen, wählbar über einen DIP-Schalter für flexible Anpassung. - Optisch isolierter Differenzsignaleingang mit einer maximalen Impulsfrequenz von 300 kHz für schnelle Reaktionszeiten. - Integrierter Schaltungsschutz: Überspannungs- und Unterspannungsalarm, Phasenüberstromschutz, Erkennung von Motorphasenunterbrechungen. - Konstantstromeingang für Impuls-, Richtungs- und Freigabeanschlüsse, direkt kompatibel mit Eingangssignalen. - Vereinfachte Motorsteuerung: Integrierter Oszillator, Steuerung über DIP-Code oder Schaltsignal zum Starten/Stoppen des Motors, mit 16 automatisch umschaltbaren Drehzahlen. **Antriebsspezifikationen:** - Ausgangsstrom (Spitzenwert): 2,8–7 A - Steuersignalstrom: 6–16 mA (typisch: 10 mA) - Schrittimpulsfrequenz: 0–300 kHz - Schrittimpulsbreite: min. 2 µs - Richtungssignalbreite: min. 100 µs - Unterspannungsschutzpunkt: typisch 7,5 V DC - Überspannungsschutzpunkt: typisch 100 V DC - Initialisierungszeit des Antriebs: min. 2 s - Isolationswiderstand: min. 500 MΩ - **Motorspezifikationen:** - Motormodell: NEMA23-76-0821D - Nennstrom: 4 A/Phase - Haltestrom Drehmoment: 2 Nm - Widerstand: 0,4 Ω/Phase ±10 % - Gewicht: ca. 1 kg / 35,3 oz - Gehäuselänge: ca. 76 mm / 3 Zoll - Adaptiver Treiber: 2DM542 **Lieferumfang:** 1 x Schrittmotor 1 x Schrittmotortreiber
