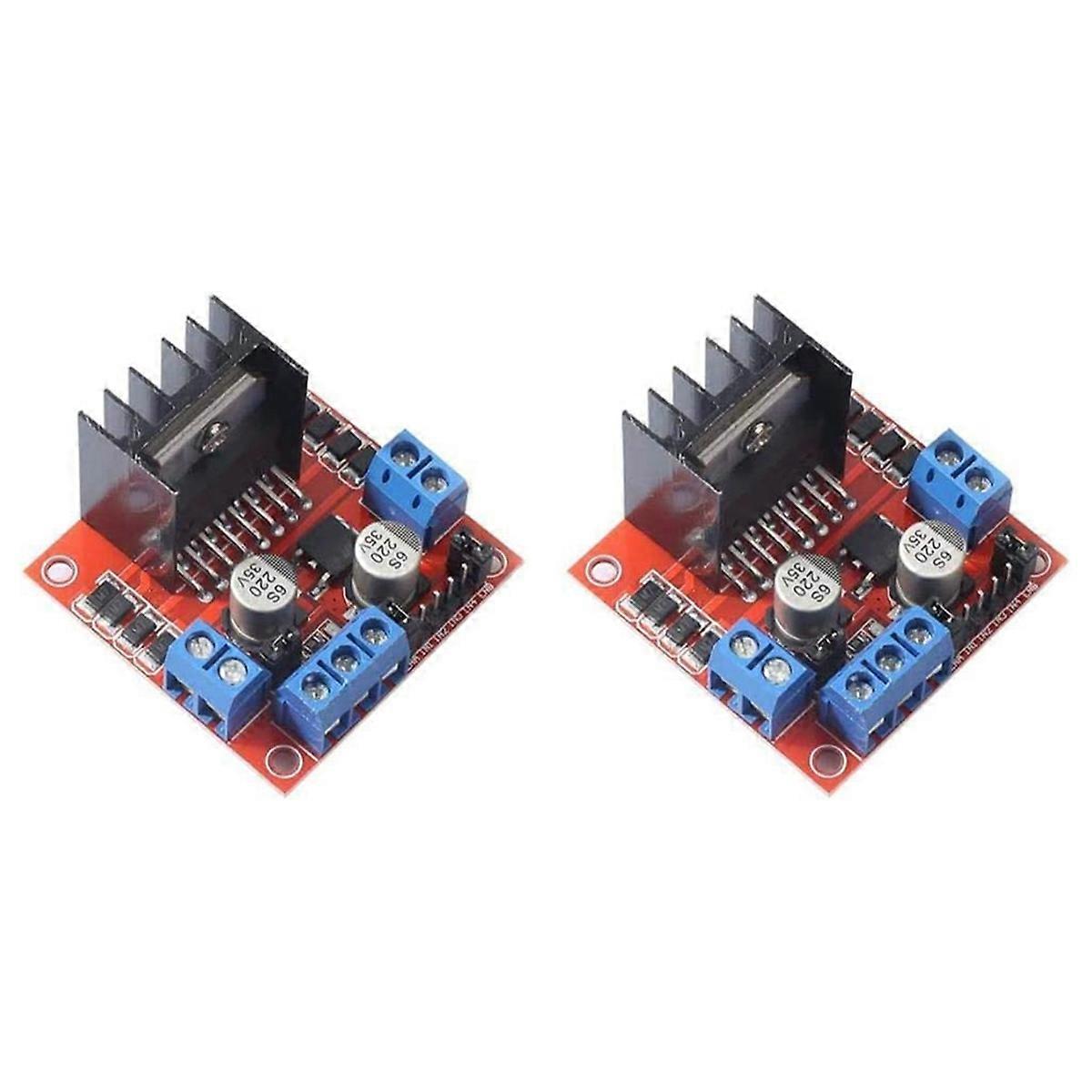

2er-pack L298n Motortreiber-controller-board-modul Dual-h-brücke Dc-schrittmotor Für Ar-duino Elektroprojekte Smart Car Roboter

Der Zweikanal-H-Brücken-Treiber arbeitet mit höherer Effizienz. Als Hauptchip dient der L298N. Er kann einen 2-Phasen-Schrittmotor, einen 4-Phasen-Schrittmotor oder zwei Gleichstrommotoren ansteuern. Um den Spannungsstabilisierungs-Chip nicht zu beschädigen, verwenden Sie bitte eine externe 5-V-Logikversorgung, wenn Sie eine Ansteuerspannung von mehr als 12 V verwenden. Großvolumige Filterkondensatoren und Dioden mit Freilaufschutz erhöhen die Zuverlässigkeit. Hohe Betriebsspannung bis zu 46 V, maximaler Strom bis zu 3 A, Dauerstrom 2 A, Leistungsaufnahme bis zu 25 W. Großvolumige Filterkondensatoren und eine Nachlaufschutzdiode sorgen für mehr Stabilität und Zuverlässigkeit. Spezifikationen: Chip: L298N, Logikspannung: 5 V, Logikstrom: 0–36 mA Maximale Leistung: 25 W Ansteuerspannung: 5–35 V Ansteuerstrom: 2 A (pro Gleichstrommotor) Betriebsart: Dual-H-Brücken-Treiber (kann 2 Gleichstrommotoren ansteuern) Grund 1: Verwendung des L298N als Hauptchip Der L298N ist ein Hochspannungs- und Hochstrom-Motortreiberchip. Er zeichnet sich durch eine hohe Betriebsspannung (maximal 46 V), einen hohen Ausgangsstrom (kurzzeitiger Spitzenstrom bis zu 3 A), einen Dauerbetriebsstrom von 2 A und eine Nennleistung von 25 W aus. Mit 15 Pins als Gehäuse. Zwei integrierte H-Brücken-Vollbrückentreiber für hohe Spannungen und Ströme können zum Ansteuern von Gleichstrom- und Schrittmotoren, Relaisspulen usw. verwendet werden. Der Chip kann mit einem externen Detektionswiderstand verbunden werden, um die Änderungen an die Steuerschaltung weiterzuleiten. Mithilfe des L298N-Chips zum Ansteuern des Motors kann der Chip einen Schrittmotor, einen Vierphasen-Schrittmotor oder auch zwei Gleichstrommotoren ansteuern. Er verwendet Standard-Logikpegel-Signalsteuerung und verfügt über zwei Enable-Steueranschlüsse. Es ermöglicht oder verhindert den Betrieb eines Geräts mit Logik-Stromversorgungseingang ohne Einfluss des Eingangssignals, wodurch der interne Logikschaltkreis bei niedriger Spannung arbeiten kann. Grund 2: Breites Anwendungsgebiet Größe: 43 x 43 x 27 mm Material: Leiterplatte Farbe: Rot Lieferumfang: 2 x L298N Motorantriebs-Controller-Board-Modul Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können die Farbdarstellung beeinflussen.
