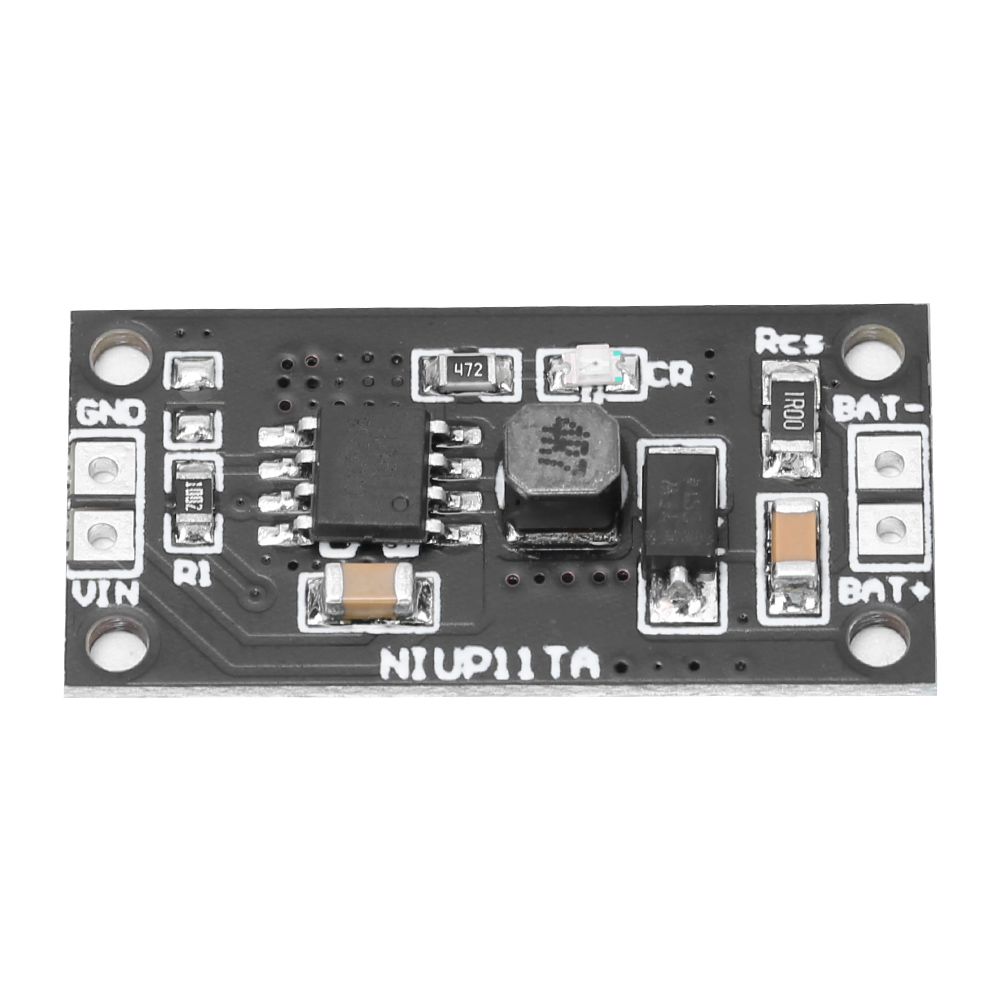

2er-pack Lademodule 1-8 Zellen Ladegerät Für Ni-cd Ni-mh Akkus Elektronische Komponenten (1s, 1 Zelle)

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Lademodul, das für eine stabile und langlebige Leistung entwickelt wurde. Dieses Modul verfügt über USB-Überspannungsschutz, Kurzschlussschutz und eine 0-Volt-Batterieaktivierungsfunktion und gewährleistet so eine sichere und zuverlässige Nutzung. Es eignet sich ideal für Kinderspielzeug, Miniaturautos, Digitalkameras, Solarladegeräte und Audiogeräte. Hauptmerkmale: - Integrierter USB-Stromschutz - Kurzschlussschutz und 0-Volt-Batterieaktivierung - Batterieschutz für optimale Stabilität - Hochwertige elektronische Bauteile und präzise Fertigungsprozesse für erhöhte Langlebigkeit Technische Daten: - Produkttyp: Lademodul - Eingangsspannung: DC 4,5 V - 5,5 V (empfohlen: DC 5 V) - Ladestrom: ca. 230 mA - 240 mA (versionsabhängig) Verfügbare Versionen (Zellenanzahl): - 1-Zellen-Version (1S): Ladespannung ca. 1,35 V - 1,7 V - 2-Zellen-Version (2S): Ladespannung ca. 2,7 V – 3,4 V - 3-Zellen-Version (3S): Ladespannung ca. 4,05 V – 5,1 V - 4-Zellen-Version (4S): Ladespannung ca. 5,7 V – 6,8 V - 5-Zellen-Version (5S): Ladespannung ca. 6,75 V – 8,5 V - 6-Zellen-Version (6S): Ladespannung ca. 8,1 V – 10,2 V - 7-Zellen-Version (7S): Ladespannung ca. 9,45 V – 11,9 V, Ladestrom ca. 190 mA – 210 mA - 8-Zellen-Version (8S): Ladespannung ca. 10,8 V – 13,6 V, Ladestrom ca. 190 mA – 210 mA USB-Stromversorgung Schutzfunktionen: 1. Beim Laden mehrerer Akkus muss das USB-Netzteil einen hohen Strom liefern. Um Schäden zu vermeiden, reduziert das Modul den Ladestrom bei Spannungsabfall am USB-Anschluss und erhöht ihn wieder auf den Maximalwert, sobald die Spannung steigt. 2. Intelligente Kurzschlusserkennung mit Fehleranzeige. Das Modul übersteht längere Kurzschlüsse, ohne die Schaltkreise oder das USB-Netzteil zu beschädigen, und verbraucht dabei nur wenig Strom. 3. Aktivierungsfunktion für 0-Volt-Akkus: Nach dem Einschalten erkennt das Modul einen 0-Volt-Akku und aktiviert ihn automatisch, um den normalen Ladevorgang zu starten. Bei einem Aktivierungsfehler wird dies durch eine blinkende LED angezeigt. Akkuschutz: - Wenn die Akkuspannung 1,35 V überschreitet, gilt der Akku als nahezu voll. Es findet kein Ladevorgang statt, und die LED schaltet sich aus, um Kapazitätsverluste durch den Memory-Effekt von Nickel-Cadmium-Akkus zu verhindern. - Nach dem Anschließen erkennt das Modul die Anzahl der Zellen. Wenn die Spannung nicht im erwarteten Bereich liegt, startet der Ladevorgang nicht. Ladevorgang: 1. Akku-Einlegeerkennung: Das Modul prüft automatisch, ob ein Akku eingelegt ist, und aktiviert jeden Akku bei 0 Volt. Im Falle eines Kurzschlusses oder einer falschen Zellenzahl wird eine Fehlermeldung angezeigt. 2. Vorladung: Liegt die Spannung unter 1 V, wird ein Vorladestrom von 100 mA angelegt, um den Akku zu aktivieren, ohne ihn zu beschädigen. Die Schnellladung beginnt, sobald die Spannung 1 V überschreitet. 3. Schnellladung: Der Ladestrom wird auf 250 mA geregelt, wobei Spannung und Strom regelmäßig überprüft werden. Der Ladevorgang geht in die nächste Phase über, sobald die Spannung -V oder 0ΔV erreicht. 4. Nachladung: Sobald die Spannung 1,3 V oder höher erreicht, wird der Strom für 20 Minuten auf 200 mA reduziert, um den Ladevorgang abzuschließen. 5. Erhaltungsladung: Ein Strom von 40 mA wird angelegt, um die Selbstentladung auszugleichen. Die Kontrollleuchte bleibt während dieser Phase aus. 6. Erkennung des Batterieentnahmevorgangs: Das System überwacht kontinuierlich die Batterieentnahme und startet bei Erkennung den nächsten Ladezyklus. Lieferumfang: - 2 x Lademodule Abmessungen: ca. 30 x 15 x 4 mm (1,2 x 0,6 x 0,2 Zoll) Betriebstemperatur: -40 °C bis +85 °C Lagertemperatur: -65 °C bis +125 °C
