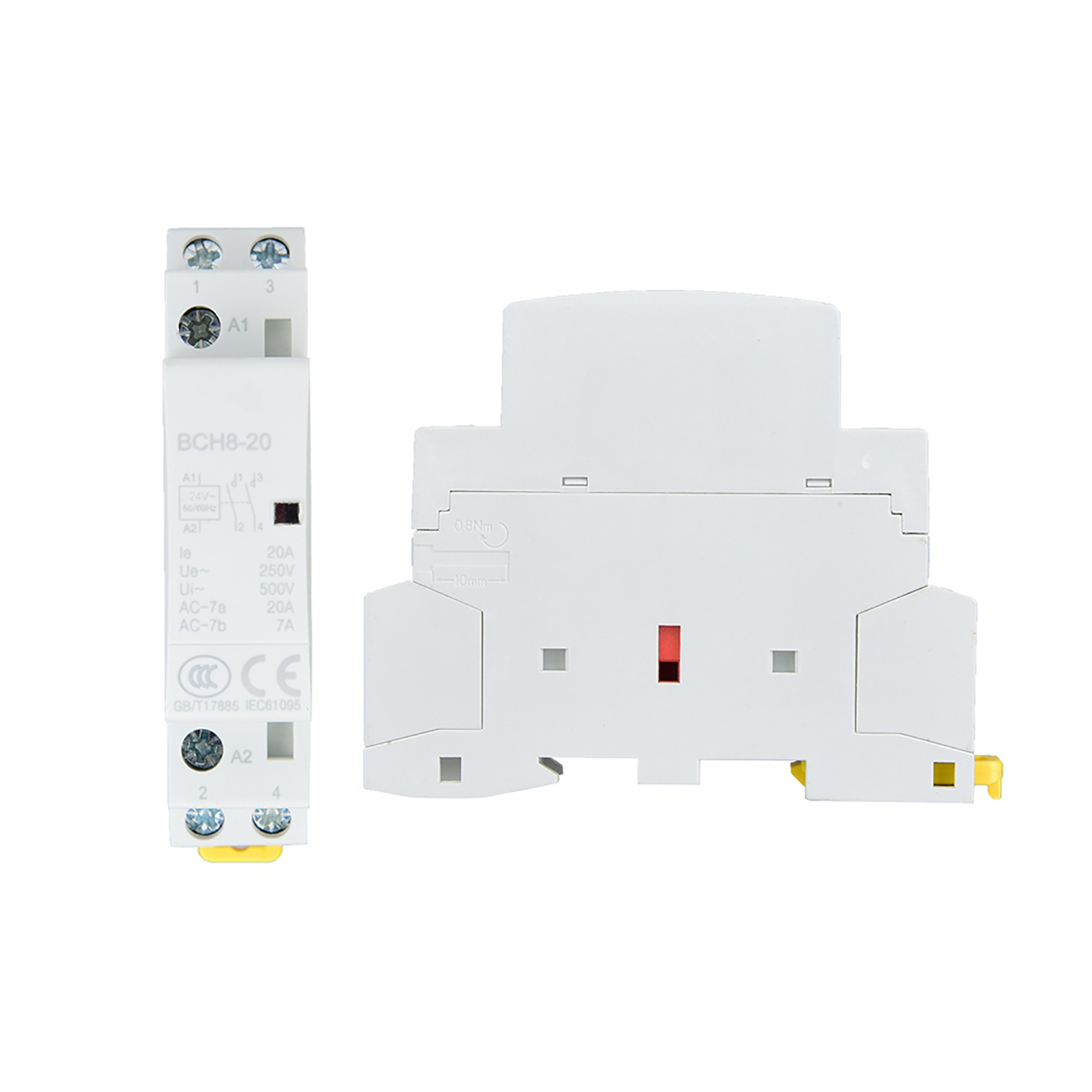

2p 20a Haushalts-wechselstromschütz Din-schienenmontage 1nc 1nc (24v)

1. Konzipiert für den Einsatz im Haushalt, Montage auf 35-mm-DIN-Schiene. 2. Hochwertiges Isoliermaterial für maximale Betriebssicherheit. 3. Kompaktes, modulares Design für einfache Montage. 4. Schaltplan auf der Oberfläche des Schützes aufgedruckt. 5. Geräusch- und funkenfreier Betrieb. Spezifikation: Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) Konventioneller thermischer Strom (lth): 25 A Bemessungsisolationsspannung (Ui): 500 V AC Bemessungsbetriebsspannung (Ue): 250 V AC Polzahl: 2P (1 Schließer + 1 Öffner) Maximale Schaltzyklen: 30 Schaltvorgänge/Stunde Elektrische Lebensdauer: 100.000 Schaltzyklen Mechanische Lebensdauer: 1.000.000 Schaltzyklen Zusammenhang zwischen 20 A Betriebsspannung und Steuerleistungsänderungen Betriebsspannung Steuerleistung AC-7a 110 V 2200 W 250 V 4500 W 400 V 7500 W AC-7b 110 V 770 W 250 V 1600 W 400 V 2700 W Paketgewicht: Ca. 128 g. Bemessungsbetrieb: 1) 8-Stunden-Betrieb: Dies ist der Standardbetrieb. Der Heizstrom Ith des Schützes wird durch dieses Betriebssystem bestimmt. 2) Intermittierender Betrieb: Die Nennbetriebsfrequenz des Schützes beträgt in diesem Betrieb 30 Schaltvorgänge/h, der Lastfaktor 40 %. Betriebszustand: Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung Us an die Saugspule des Schützes angelegt, bis diese eine stationäre Temperatur erreicht hat. Anschließend sollte der Schütz bei jeder Spannung von 85 % bis 110 % Us zuverlässig schließen. Die Auslösespannung liegt zwischen 20 % und 75 % Us. Lieferumfang: 1 x Wechselstrom-Schütz
