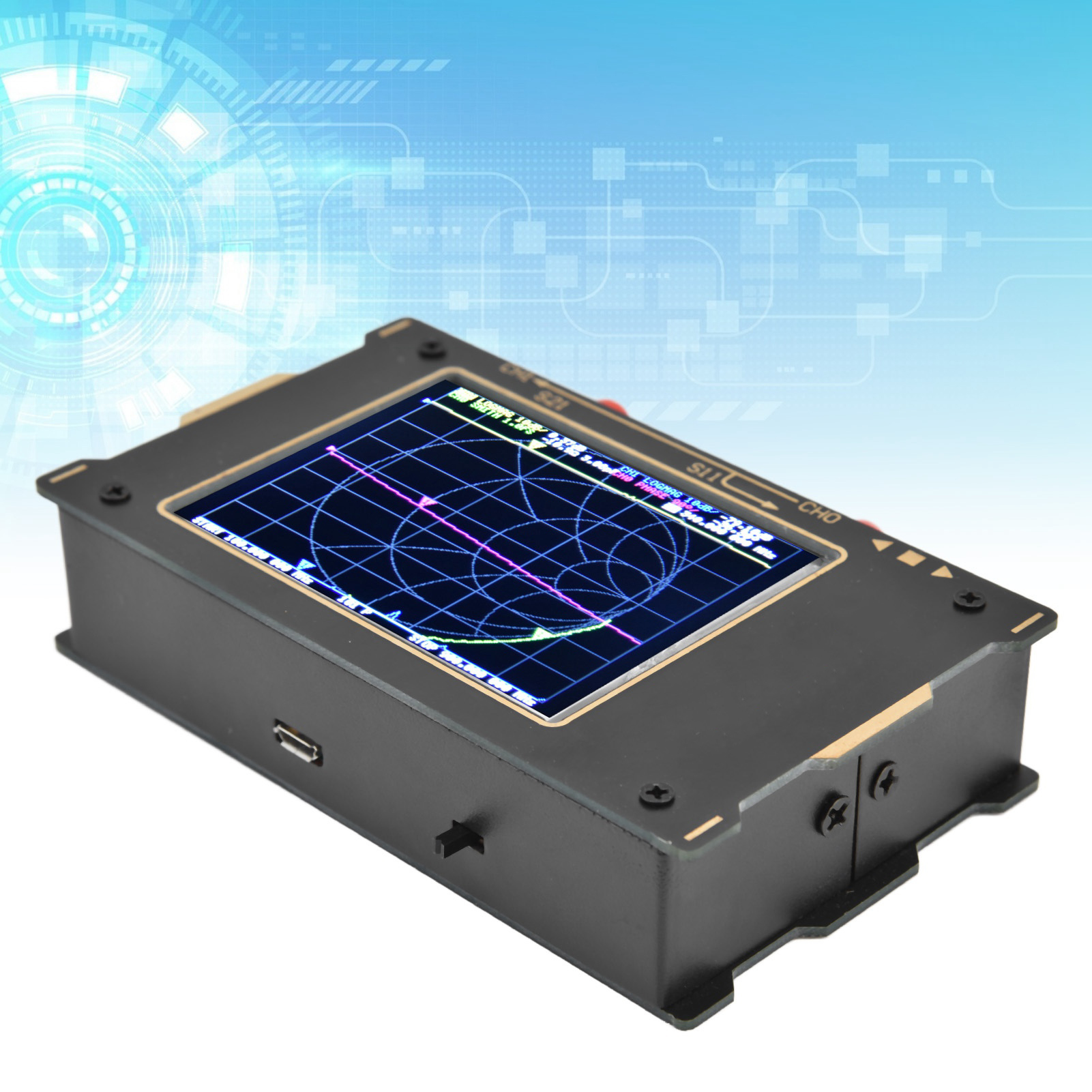

3,2-zoll-v2-vektornetzwerkanalysator. Unterstützt Frequenzen Von 50 Khz Bis 3 Ghz.

Willkommen in unserem Shop! Dieser Vektornetzwerkanalysator ist ein vielseitiges Werkzeug zur Diagnose und Prüfung von Hochfrequenzkomponenten. Er eignet sich zur Fehlersuche in Duplexern, zur Messung der Stehwellenimpedanz von Antennen, der Einfügungsdämpfung von Filtern, der Kabelisolation, der Stehwellen, des Dämpfungs- und Verkürzungskoeffizienten, der Phase und der Verstärkung von Antennenverstärkern. Der verbesserte Frequenzzähler ermöglicht die Messung von Antennenfrequenzen von 2,4 GHz bis 3 GHz. Der Dynamikbereich des Systems beträgt (nach Kalibrierung) 70 dB (50 kHz bis 1,5 GHz) und 60 dB (1,5 GHz bis 3 GHz). Die S11-Reflexionsmessung erreicht -50 dB (50 kHz bis 1,5 GHz) und -40 dB (1,5 GHz bis 3 GHz). Die Genauigkeit des Antennenanalysators liegt bei 1,005 (50 kHz bis 1,5 GHz) und 1,02 (1,5 GHz bis 3 GHz). Das verbesserte Gehäuse des Analysators bietet eine hohe Störfestigkeit und erhöhte Genauigkeit. Es verfügt über einen 3,2-Zoll-Touchscreen und einen Stift für eine präzisere und einfachere Bedienung. Der integrierte 2000-mAh-Lithium-Akku ermöglicht eine Betriebsdauer von ca. 3 Stunden und kann per Batterie oder USB betrieben werden. Für längere Betriebszeiten kann eine externe Batterie oder ein Netzteil angeschlossen werden. Die Leistung wird dadurch deutlich verbessert. Das Gerät ist PC-steuerbar und kompatibel mit Linux und Windows (7+). Technische Daten: - Produkttyp: Vektornetzwerkanalysator - Material: Aluminiumlegierung - Farbe: Schwarz - Messfrequenzbereich: 50 kHz bis 3 GHz - Systemdynamikbereich (nach Kalibrierung): 70 dB (50 kHz bis 1,5 GHz); 60 dB (bis 3 GHz) - S11-Hintergrundrauschen (nach Kalibrierung): -50 dB (bis 1,5 GHz); -40 dB (bis zu 3 GHz) - Abtastrate: 100 Punkte pro Sekunde - Abtastpunkte (auf dem Gerätebildschirm): einstellbar, maximal 201 Punkte - Kalibrierungspunkte (maximale USB-Abtastpunkte): 1024 Punkte (bei Anschluss an einen Computer und Verwendung des Hosts) - Stromversorgung: USB, 400 mA - HF-Anschluss: SMA (nicht RP SMA) - USB-Schnittstelle: Micro-USB - Display: 3,2-Zoll-TFT-Bildschirm (320 x 480) - Akku: 2000 mAh 3,7 V Lithium-Akku (im Lieferumfang enthalten) - Rückflussdämpfung Port 2: >= 13 dB (bis zu 3 GHz) 20 dB (bis zu 1,5 GHz) - Anzeigespur: 4 - Marker: 4 - Einstellungen speichern: 5 - Kompatible PC-Software: Linux, Windows (7+) Lieferumfang: - 1 x Vektornetzwerkanalysator - 2 x HF-Kabel - 1 x USB-C-Datenkabel - 4 x Adapter - 1 x Touchscreen-Stift
