3,3-v-pwm-signal Auf 0-10-v-spannungswandler D/a Digital-analog-sps-modul

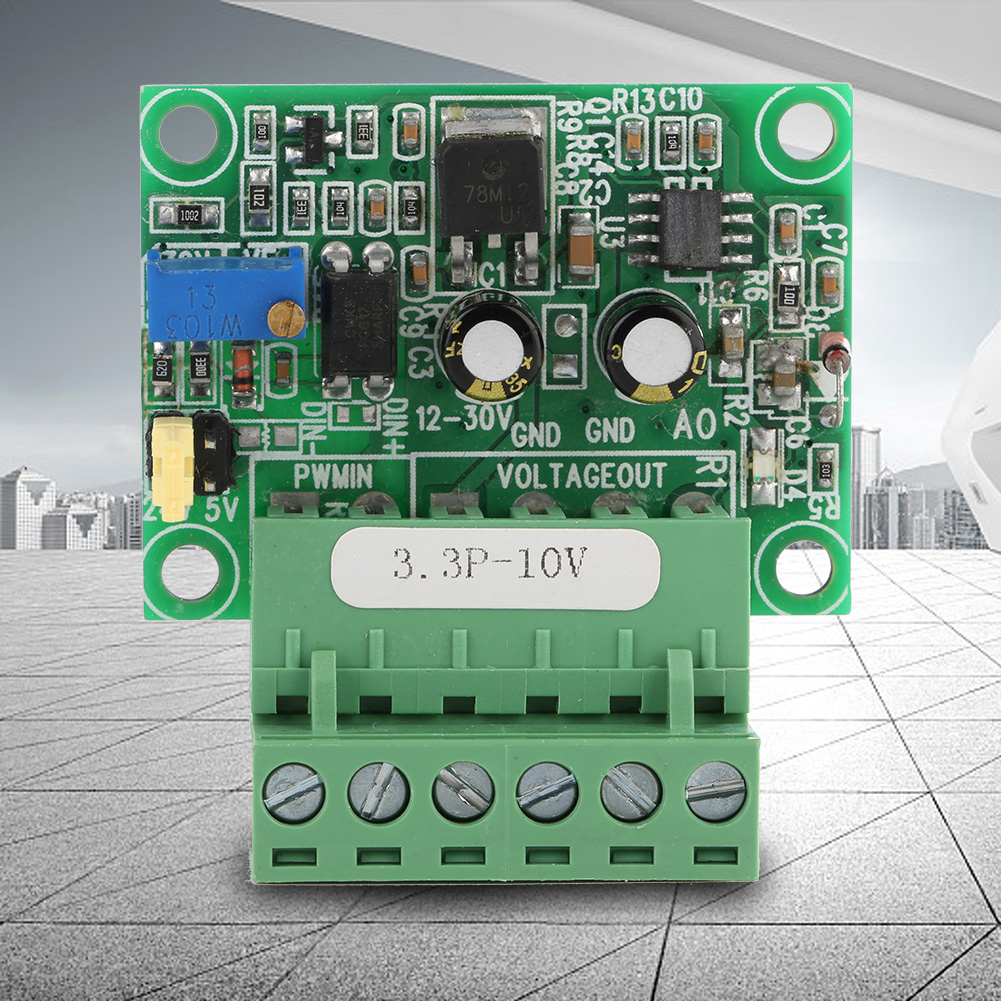

1. Dieses Modul wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Signal um. 2. Das digitale Eingangssignal kann ein 0–100 % PWM-Signal mit einer Amplitude von 3,3 V sein. 3. Das analoge Ausgangssignal kann eine Spannung von 0–10 V haben. 4. Es findet breite Anwendung in der Signalumschaltung von SPSen, Mikrocontrollern und anderen industriellen Steuerplatinen. 5. Das Netzteil verfügt über einen Verpolungsschutz. Spezifikation: 1. Modell: 3.3P-5V Funktion: Eingang eines 0-100% PWM-Signals mit 3,3 V, Ausgang einer Spannung von 0-10 V 2. PWM-Signal-Empfangsfrequenzbereich: 100 Hz-3 kHz (1-3 kHz empfohlen) 3. Jumper-Pin bei 5 V einsetzen 4. Analoger Spannungsausgang: Die folgende Abbildung zeigt die Ausgangsspannung von 0-10 V. Nach dem Einschalten beträgt der Ausgang 0 V, wenn kein Eingangssignal anliegt. Zur ersten Inbetriebnahme kann eine Kalibrierung durchgeführt werden: Legen Sie ein Signal mit 50 % Tastverhältnis und 3,3 V Amplitude an DIN- und DIN+ an. Die Frequenz sollte 1-3 kHz betragen. Messen Sie mit einem Multimeter die Spannung an den Anschlüssen AO und GND. Stellen Sie das Potentiometer auf der Platine so ein, dass das Multimeter 5,40 V anzeigt. Dies kalibriert die entsprechende Beziehung zwischen dem Pulssignal und diesem Modul. Die Auflösung dieses Moduls beträgt 0,1 V. Die maximale Ausgangsstromstärke beträgt 10 mA. Wenn der Tastgrad umgekehrt proportional zur Spannung ist, können Sie die Option „STEP LOW, ACTIVE“ aktivieren, um die Pins des PWM-Ausgangs in der MACH3-Software festzulegen. 5. Versorgungsspannung: 15–30 V DC (Leistungsaufnahme des Netzteils: > 100 mA), 12 V anpassbar. 6. Ausgangsleistung: ca. 10 mA. 7. Montage: 4 x M3-Schraubgewinde. Anschlüsse: 1. DIN+: Pluspol des PWM-Signals (Bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an den 3,3-V-Signalanschluss anschließen). 2. DIN-: Minuspol des PWM-Signals (Bei gemeinsamer Kathode an GND anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen). 3. 12–30 V: Pluspol des Netzteils. 4. GND: Masse des Netzteils. 5. GND: Masse des Netzteils. Es ist mit der Masse der Stromversorgung verbunden. 6. AO: Ausgang für analoge Spannung (0–10 V). Lieferumfang: 1 × Digital-Analog-SPS-Modul
