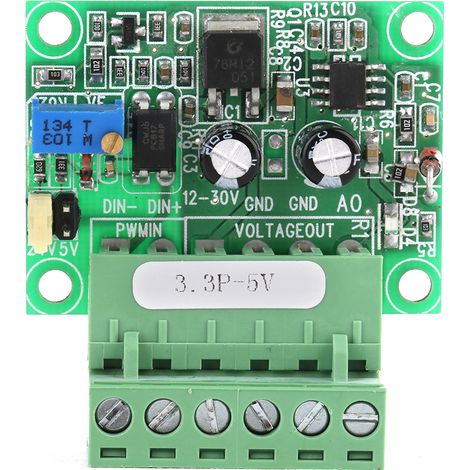

3,3-v-pwm-signal Auf 0–5-v-spannungswandler, Digital-analog-wandler (d/a-modul) Für Sps

Willkommen in unserem Shop! Dieses Digital-Analog-Wandlermodul ist ein unverzichtbares Werkzeug für Ihre Projekte im Bereich der industriellen Automatisierung und Steuerung. Es wandelt ein digitales PWM-Signal (Pulsweitenmodulation) präzise in ein analoges Spannungssignal um. Hauptmerkmale: Dieses Modul wandelt ein digitales PWM-Signal von 0 bis 100 % in ein analoges Signal um. Es akzeptiert ein 3,3-V-PWM-Signal (0–100 %) als Eingang und gibt eine proportionale analoge Spannung von 0 bis 5 V aus. Es eignet sich ideal zur Signalübertragung zwischen Steuerplatinen wie speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern und anderen Industrieanlagen. Darüber hinaus verfügt es über einen Verpolungsschutz für einen sicheren Betrieb. Technische Daten: - Modell: 3.3P-5V. - Funktion: Wandelt ein 3,3-V-PWM-Signal (0–100 %) in eine 0–5-V-Spannung um. - PWM-Signalempfangsfrequenz: 100 Hz bis 3 kHz (1–3 kHz empfohlen). - Versorgungsspannung: 15–30 V DC (Stromaufnahme >100 mA). Eine kundenspezifische 12-V-Version ist erhältlich. - Analogausgangskapazität: Max. Stromstärke ~10 mA. - Auflösung: ~0,1 V. - Montage: 4 Löcher für M3-Schrauben. - Jumper-Pin auf 5 V eingestellt. Kalibrierungsverfahren (empfohlen für die erste Verwendung): Für eine optimale Kalibrierung legen Sie ein Eingangssignal mit einem Tastverhältnis von 50 %, einer Amplitude von 3,3 V und einer Frequenz von 1–3 kHz an die DIN+ und DIN- Klemmen an. Stellen Sie mit einem Multimeter, das zwischen den Klemmen AO und GND misst, das Potentiometer auf der Platine so ein, dass ein Messwert von 5,40 V angezeigt wird. Dies stellt die präzise Korrelation zwischen dem PWM-Signal und der Ausgangsspannung her. Falls das Verhältnis zwischen Tastverhältnis und Ausgangsspannung umgekehrt ist, kann eine Softwareanpassung (z. B. die Option „STEP LOW, ACTIVE“ in MACH3) erforderlich sein. Anschlussbeschreibung (Ports): 1. DIN+: Positiver Eingang des PWM-Signals (bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an 3,3 V der Signalquelle anschließen). 2. DIN-: Negativer Eingang des PWM-Signals (bei gemeinsamer Kathode an Masse GND anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen). 3. 12–30 V: Positiver Anschluss des Netzteils. 4. GND: Masseanschluss des Netzteils. 5. GND: Zweiter Masseanschluss, verbunden mit der Masse des Netzteils. 6. AO: Analoger Spannungsausgang (0–5 V). Lieferumfang: Sie erhalten 1 Digital-Analog-Wandlermodul für SPS, das sofort in Ihr System integriert werden kann.
