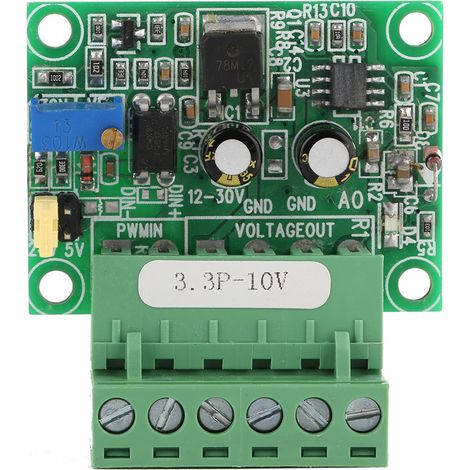

3,3-v-pwm-signalwandler Auf 0-10-v-spannung Digital-analog-sps-modul

Willkommen in unserem Shop! Dieses Digital-Analog-Wandlermodul ist ein unverzichtbares Werkzeug für Ihre Projekte im Bereich der industriellen Automatisierung und Steuerung. Es wandelt ein digitales PWM-Signal (Pulsweitenmodulation) präzise in ein analoges Spannungssignal um. **Hauptmerkmale:** * **Präzise Wandlung:** Wandelt ein digitales PWM-Signal von 0–100 % in ein analoges Signal von 0–10 V um. * **Kompatibilität:** Akzeptiert ein 3,3-V-PWM-Eingangssignal. * **Integrierter Schutz:** Das Netzteil verfügt über einen Verpolungsschutz. * **Vielseitige Anwendungen:** Ideal für Schaltsignalschnittstellen mit speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern oder anderen industriellen Steuerplatinen. **Detaillierte technische Daten:** * **Modell:** 3,3P-5V * **Funktion:** Eingang: PWM-Signal 0–100 % (3,3 V). Ausgang: 0–10 V Spannung. * **PWM-Signalfrequenz:** Empfangsbereich: 100 Hz bis 3 kHz (1–3 kHz empfohlen). * **Einstellung:** Ein Jumper-Pin muss auf 5 V eingestellt werden. Das Modul verfügt über ein Potentiometer zur Kalibrierung. * **Analoger Ausgang:** 0–10 V Spannung mit 0,1 V Auflösung. Ausgangsstrom: 10 mA. Der Ausgang beträgt 0 V, wenn kein Eingangssignal anliegt. * **Stromversorgung:** 15–30 V DC (benötigt >100 mA). Ein kundenspezifisches 12-V-Netzteil ist möglich. * **Leistungsaufnahme:** Ausgangsleistung von ca. 10 mA. * **Montage:** 4 Löcher für M3-Schrauben. **Anschlussbeschreibung:** 1. **DIN+:** Pluspol für das PWM-Signal (Anschluss entsprechend der Konfiguration mit gemeinsamer Kathode oder Anode). 2. **DIN-:** Minuspol für das PWM-Signal (Anschluss entsprechend der Konfiguration mit gemeinsamer Kathode oder Anode). 3. **12–30 V:** Pluspol für das Netzteil. 4. **GND:** Masse des Netzteils. 5. **GND:** Masse des Netzteils (mit der Masse des Netzteils verbinden). 6. **AO:** Analoger Spannungsausgang (0–10 V). **Lieferumfang:** Sie erhalten 1 Digital-Analog-Wandlermodul für SPS.
