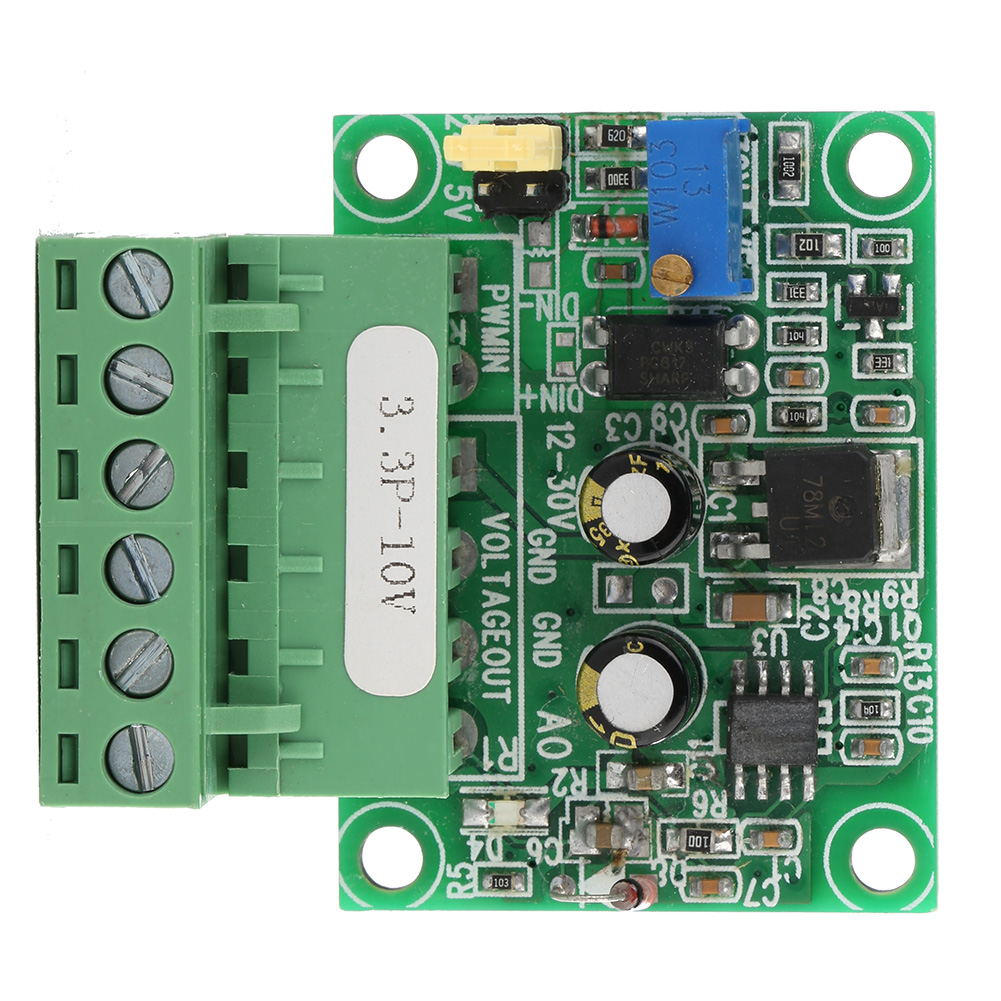

3,3-v-pwm-zu-0-10-v-wandler, Digital-analog-wandler (d/a-modul) Für Sps, 3,3-v-signal Auf 0-10-v-spannung

Willkommen in unserem Shop! Dieses Modul wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Signal um. Es ist für den Empfang eines 3,3-V-PWM-Signals und die Ausgabe eines 0–10-V-Analogsignals ausgelegt. Ideal für die Anbindung an speicherprogrammierbare Steuerungen (SPS), Mikrocontroller oder andere industrielle Steuerplatinen. Das Modul verfügt außerdem über einen Verpolungsschutz. **Merkmale:** 1. Wandelt ein 0–100-%-PWM-Signal in ein analoges Signal um. 2. Eingang: 3,3-V-PWM-Signal (0–100 %). 3. Ausgang: 0–10-V-Analogspannung. 4. Weit verbreitet für Schaltsignalschnittstellen in SPS, Mikrocontrollern oder anderen industriellen Steuerplatinen. 5. Verpolungsschutz für die Stromversorgung. **Spezifikationen:** 1. Modell: 3.3P-5V Funktion: 3,3-V-PWM-Signaleingang (0–100 %), Spannungsausgang (0–10 V). 2. PWM-Signalempfangsfrequenzbereich: 100 Hz bis 3 kHz (empfohlen: 1–3 kHz). 3. Jumper-Pin auf 5 V setzen. 4. Analoger Spannungsausgang: Beispiel mit 0–10 V Ausgang. - Nach dem Einschalten, ohne Eingangssignal, beträgt der Ausgang 0 V. - Zur Erstkalibrierung: Legen Sie ein Signal mit 50 % Tastverhältnis und 3,3 V Amplitude an DIN- und DIN+ an. Die Frequenz sollte 1–3 kHz betragen. Messen Sie die Anschlüsse AO und GND mit einem Multimeter. Stellen Sie das Potentiometer auf der Platine so ein, dass das Multimeter 5,40 V anzeigt. Dies kalibriert das Verhältnis zwischen Impulssignal und Modul. Die Auflösung des Moduls beträgt 0,1 V. Die Ausgangsstromstärke beträgt 10 mA. Wenn das Tastverhältnis umgekehrt proportional zur Spannung ist, können Sie in der MACH3-Software das Kontrollkästchen STEP LOW, ACTIVE aktivieren, um die PWM-Ausgangspins zu konfigurieren. 5. Versorgungsspannung: 15–30 V DC (Strombedarf: >100 mA), 12-V-Version optional erhältlich. 6. Ausgangsleistung: ca. 10 mA. 7. Montage: 4 M3-Schraublöcher. **Anschlüsse:** 1. DIN+: Pluspol des PWM-Signals (bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an den 3,3-V-Signalanschluss anschließen). 2. DIN-: Negativer Anschluss des PWM-Signals (bei gemeinsamer Kathode an GND anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen). 3. 12–30 V: Positiver Anschluss der Stromversorgung. 4. GND: Masse der Stromversorgung. 5. GND: Masse der Stromversorgung (an die Masse der Stromversorgung anschließen). 6. AO: Analoger Spannungsausgang (0–10 V). **Lieferumfang:** 1 * Digital-Analog-SPS-Modul
