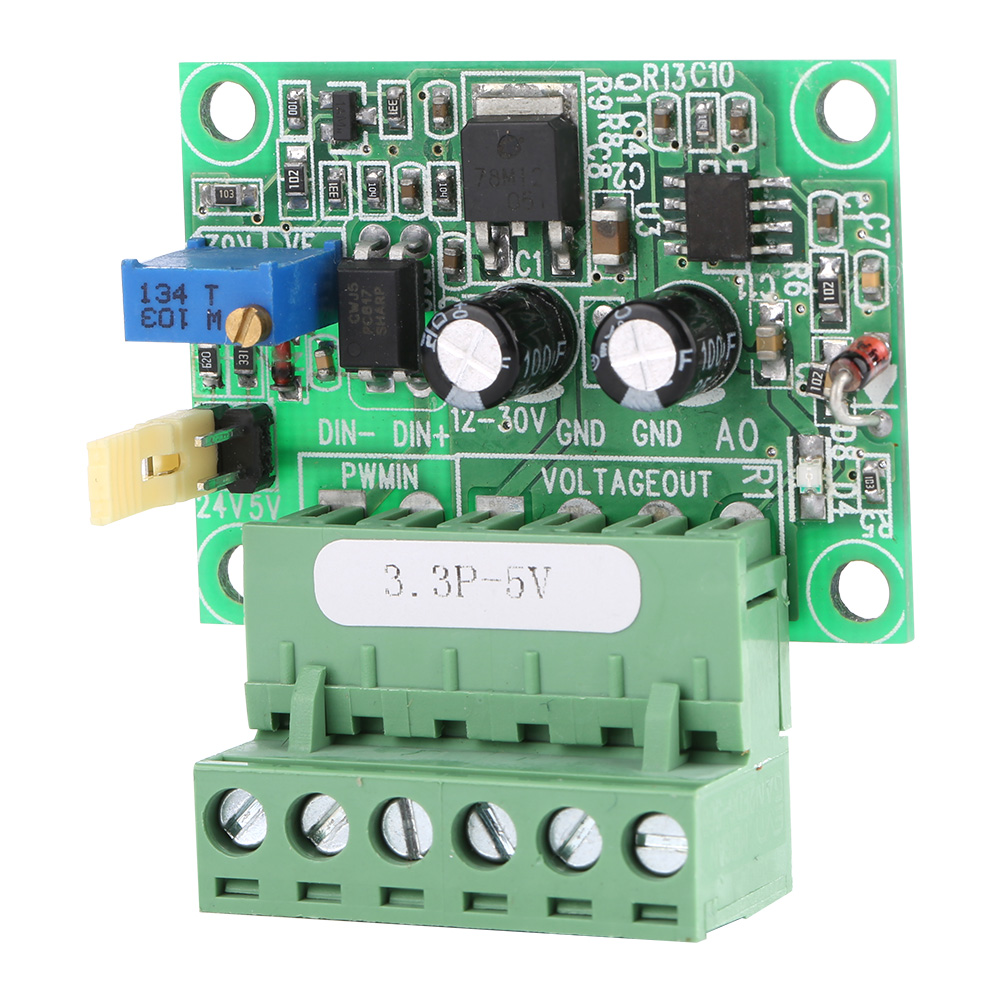

3,3-v-pwm-zu-0-5-v-digital-analog-dac-wandlermodul Für Sps
ab 22,99 € inkl. Versand bei ManoMano DE
Angebot1 Angebot
Preise zuletzt geprüft: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 22,99 € | Gratis | 22,99 € | Zum Shop |
Willkommen in unserem Shop! Dieses Modul wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Signal um. Ideal für Signalschnittstellen zwischen SPSen, Mikrocontrollern oder anderen industriellen Steuerplatinen. **Funktionen:** 1. Wandelt ein PWM-Signal (0–100 %) in ein analoges Signal um. 2. Digitaler Signaleingang: 3,3-V-Pegel, 0–100 % PWM-Signal. 3. Analoger Signalausgang: 0–5 V Spannung. 4. Weit verbreitet für die Signalanbindung an SPSen, Mikrocontroller oder andere industrielle Steuerplatinen. 5. Verpolungsschutz für die Stromversorgung. **Spezifikationen:** - Modell: 3.3P-5V - Funktion: 0-100 % PWM-Signaleingang bei 3,3 V, 0-5 V Ausgangsspannung. - PWM-Empfangsfrequenzbereich: 100 Hz bis 3 kHz (empfohlen: 1-3 kHz). - Jumper-Pin auf 5 V gesetzt. - Analoger Spannungsausgang: Zur Veranschaulichung wird die Ausgangsspannung von 0-10 V unten beschrieben. - Nach dem Einschalten beträgt der Ausgang ohne Eingangssignal 0 V. - Zur ersten Inbetriebnahme kann eine Kalibrierung durchgeführt werden: Senden Sie ein Signal mit einem Tastverhältnis von 50 % und einer Amplitude von 3,3 V an DIN- und DIN+. Die Frequenz sollte 1-3 kHz betragen. Messen Sie die Anschlüsse AO und GND mit einem Multimeter. Stellen Sie das Potentiometer auf der Platine so ein, dass das Multimeter 5,40 V anzeigt. Dadurch wird die Beziehung zwischen dem Impulssignal und diesem Modul kalibriert. Die Auflösung dieses Moduls beträgt 0,1 V. Die Ausgangsstromstärke beträgt 10 mA. Wenn das Tastverhältnis umgekehrt proportional zur Spannung ist, können Sie in der MACH3-Software das Kontrollkästchen STEP LOW, ACTIVE aktivieren, um die PWM-Ausgangspins zu konfigurieren. - Versorgungsspannung: 15–30 V DC (Strombedarf: >100 mA), 12-V-Version optional erhältlich. - Ausgangsleistung: ca. 10 mA. - Montage: 4 M3-Schraublöcher. **Anschlüsse:** 1. DIN+: PWM-Signal positiv (bei gemeinsamer Kathode an den PWM-Signalanschluss anschließen; bei gemeinsamer Anode an den 3,3-V-Signalanschluss anschließen). 2. DIN-: Negativer PWM-Signalanschluss (bei gemeinsamer Kathode an GND anschließen; bei gemeinsamer Anode an den PWM-Signalanschluss anschließen). 3. 12–30 V: Positiver Anschluss der Stromversorgung. 4. GND: Masse der Stromversorgung. 5. GND: Masse der Stromversorgung, an die Masse der Stromversorgung anschließen. 6. AO: Analoger Spannungsausgang (0–5 V). **Lieferumfang:** - 1 * Digital-Analog-SPS-Modul Dieses Produkt wird sorgfältig verpackt und versendet, um seine Unversehrtheit zu gewährleisten. Die genauen Abmessungen sind in den obigen Spezifikationen aufgeführt. Bitte beachten Sie, dass die gelieferte Menge ein Modul ist.
