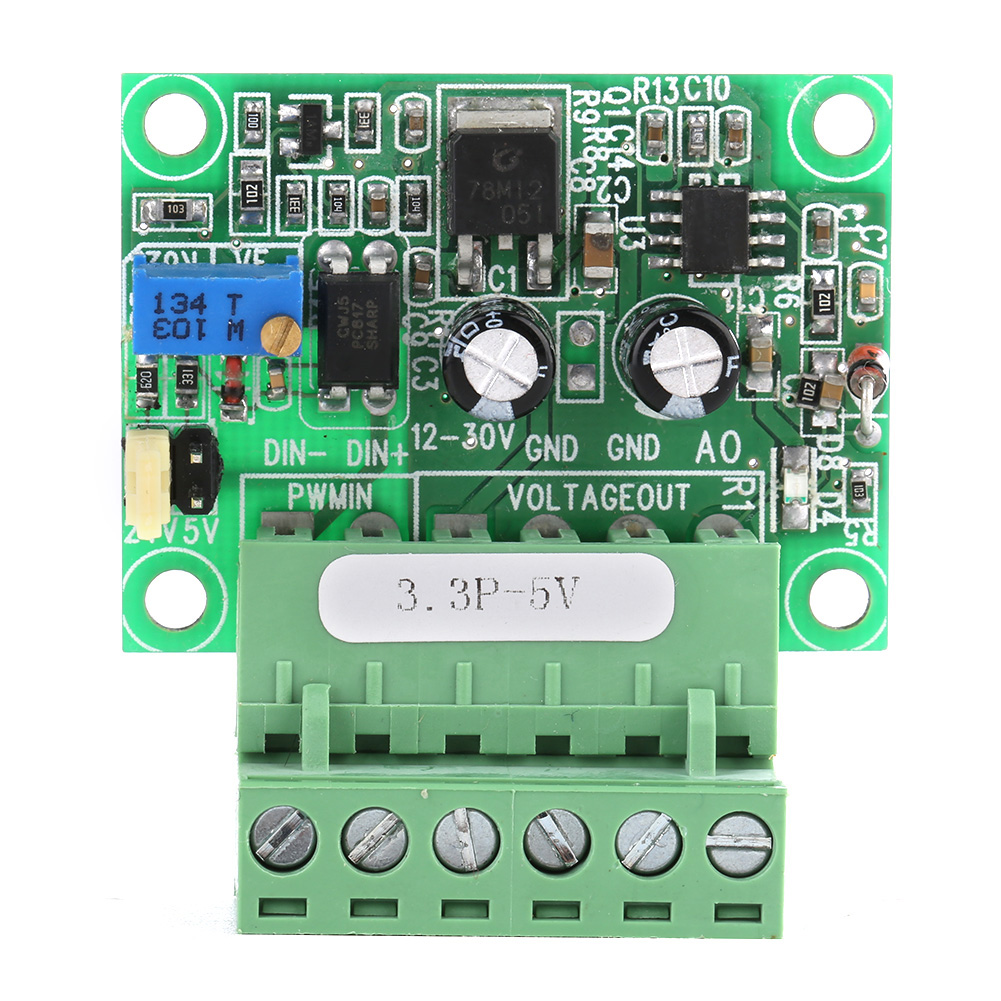

3,3v-5v Pwm-zu-0-5v-spannungsmodul / Digital-analog-wandler / Sps-graviermaschine

Willkommen in unserem Shop! Dieses Modul wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Signal um. Es ist für die Verarbeitung von 3,3-V-PWM-Signalen ausgelegt und liefert einen analogen Ausgang von 0–5 V. Ideal für industrielle Anwendungen, wird es häufig zur Ansteuerung von speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern oder anderen industriellen Steuerplatinen verwendet. Es verfügt außerdem über einen Verpolungsschutz. **Funktionen:** 1. Wandelt digitale PWM-Signale (0–100 %) in analoge Signale um. 2. Digitaler Signaleingang: 3,3-V-PWM (0–100 %). 3. Analoger Ausgang: 0–5 V Spannung. 4. Erweiterte Anwendungen: Signalschnittstelle für SPS, Mikrocontroller oder andere industrielle Steuerplatinen. 5. Integrierter Verpolungsschutz für die Stromversorgung. **Technische Daten:** 1. Modell: 3.3P-5V - Funktion: 3,3-V-PWM-Signaleingang (0–100 %), 0–5-V-Spannungsausgang. 2. PWM-Signalempfangsfrequenzbereich: 100 Hz bis 3 kHz (empfohlen: 1–3 kHz). 3. Konfigurationspin: Jumper auf 5 V setzen. 4. Analoger Spannungsausgang: Zur Veranschaulichung beträgt der Ausgang 0–10 V (siehe Hinweis). Nach dem Einschalten und ohne Eingangssignal beträgt der Ausgang 0 V. Zur Erstkalibrierung ein PWM-Signal mit 50 % Tastverhältnis, 3,3 V Amplitude und 1–3 kHz Frequenz an die Pins DIN- und DIN+ anlegen. Verwenden Sie ein Multimeter, um die Pins AO und GND zu messen und stellen Sie anschließend das Potentiometer auf der Platine so ein, dass ein Wert von 5,40 V angezeigt wird. Dadurch wird die Beziehung zwischen dem PWM-Signal und dem Ausgang hergestellt. Die Auflösung des Moduls beträgt 0,1 V, der maximale Ausgangsstrom 10 mA. Wenn das Tastverhältnis umgekehrt proportional zur Spannung ist, können Sie die PWM-Ausgangspins in der MACH3-Software konfigurieren (Option „STEP LOW, ACTIVE“). 5. Versorgungsspannung: 15–30 V DC (Strombedarf: >100 mA). Eine 12-V-Version ist auf Anfrage erhältlich. 6. Ausgangsstrom: ca. 10 mA. 7. Montage: 4 M3-Schraublöcher. **Anschlüsse:** 1. DIN+: Pluspol des PWM-Signals (bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an den 3,3-V-Anschluss des Signalanschlusses anschließen). 2. DIN-: Minuspol des PWM-Signals (bei gemeinsamer Kathode an Masse (GND) anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen). 3. 12–30 V: Pluspol der Stromversorgung. 4. GND: Masse der Stromversorgung. 5. GND: Masse der Stromversorgung (an die Masse der Stromversorgung anschließen). 6. AO: Analoger Spannungsausgang (0–5 V). **Lieferumfang:** 1 × Digital-Analog-Wandlermodul für SPS (Modell 3,3P–5V) Dieses Modul ist sofort einsatzbereit und bietet eine zuverlässige Lösung für Ihre Signalwandlungsanforderungen. Sie können es gerne in Ihre Industrie- oder Elektronikprojekte integrieren.
