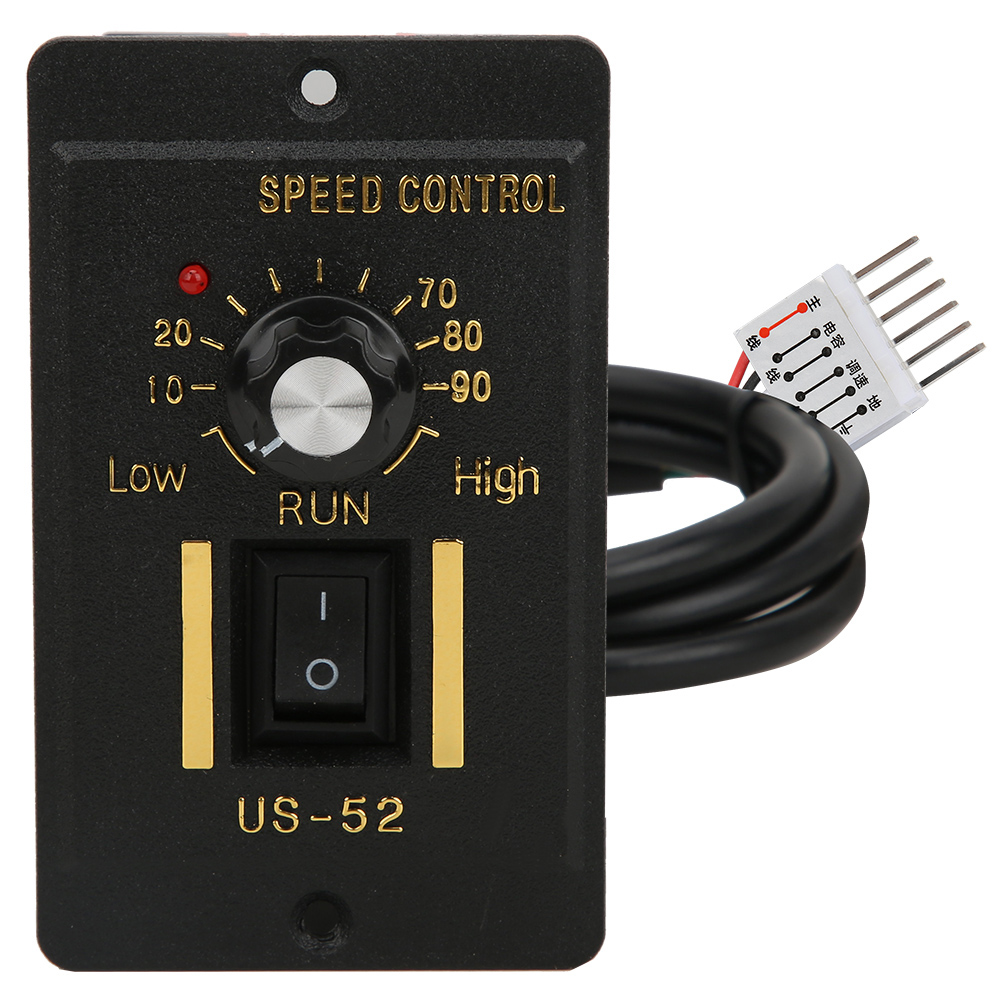

3.96 Bidirektionaler Berm Motordrehzahlregler Ac220v 180w-250w

Willkommen in unserem Shop! Entdecken Sie unseren Hochleistungs-Drehzahlregler, Modell US-52 von BERM. Dieser Regler ermöglicht die Drehung in beide Richtungen (im und gegen den Uhrzeigersinn): Verbinden Sie COM mit CW für Vorwärtslauf und COM mit CCW für Rückwärtslauf. Er ist mit einem einreihigen 6-poligen Stecker (3,96 mm Rastermaß) für einfachen Anschluss und einem Drehknopf mit Gewinde ausgestattet, der eine stufenlose Drehzahlregelung ermöglicht. Dank des 80 cm langen Kabels ist eine flexible Installation auch über größere Entfernungen möglich. Das robuste ABS-Kunststoffgehäuse mit matter Oberfläche gewährleistet hervorragende Haltbarkeit, Stoßfestigkeit und Kratzfestigkeit. **Technische Daten:** * **Artikeltyp:** Drehzahlregler * **Marke:** BERM * **Modell:** US-52 * **Betriebsspannung:** AC 220 V 50/60 Hz (Spannungsschwankung: ±10 % Ue) * **Kompatibler Motor Leistung:** 180 W / 200 W / 250 W (wählbar) * **Betriebsumgebung:** -10 °C bis +50 °C * **Relative Luftfeuchtigkeit:** < 90 % * **Drehzahlbereich:** 90–1400 U/min (50 Hz) / 90–1700 U/min (60 Hz) **Verdrahtungsplan (6 farbige Drähte):** * Schwarzer Draht: Hauptmotordraht. * Roter und weißer Draht: Hilfskondensatordrähte. * 2 blaue Drähte: Drehzahlrückmeldedrähte. * Grüner Draht: Erdungsdraht. **Wichtige Bedienungshinweise:** 1. Schalten Sie das Gerät aus. Verdrahten Sie es gemäß dem mitgelieferten Schaltplan und überprüfen Sie die Richtigkeit. Ändern Sie die Anschlüsse nicht willkürlich. 2. Sichern Sie den Regler und stellen Sie die Drehzahl auf den Minimalwert („0“), bevor Sie das Gerät einschalten, um einen hohen Einschaltstrom zu vermeiden, der das Gerät beschädigen könnte. 3. Schalten Sie das Gerät anschließend wieder ein und stellen Sie die gewünschte Drehzahl mit dem Drehknopf ein. Schalten Sie das Gerät aus, wenn es nicht verwendet wird. 4. Falls das Drehmoment oder die Drehzahl des angeschlossenen Motors nicht zufriedenstellend ist, justieren Sie das Trimmpotentiometer an der Seite des Geräts. 5. Um die Drehrichtung des Motors umzukehren, vertauschen Sie die Jumper zwischen den Anschlüssen „CCW“ und „CW“ auf der Rückseite des Reglers. * COM und CW kurzschließen für Drehung im Uhrzeigersinn (CW). * COM und CCW kurzschließen für Drehung gegen den Uhrzeigersinn (CCW). * **Wichtig:** Warten Sie, bis der Motor vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtung ändern. 6. Der Steuerschalter steuert lediglich die Start-/Stopp-Funktion des Motors. Er unterbricht nicht die Stromzufuhr. Trennen Sie das Gerät vom Stromnetz, wenn es längere Zeit nicht benutzt wird. **Vielseitige Anwendung:** Dieser Regler eignet sich ideal für verschiedene industrielle Anwendungen, die Drehzahlregler erfordern, insbesondere in Produktionslinien der Verpackungs-, Druck-, Lebensmittel- und Getränke-, Elektronik-, Mess- und Regelungs- sowie Textilindustrie. **Ihre Bestellung umfasst:** 1 x Drehzahlregler.
