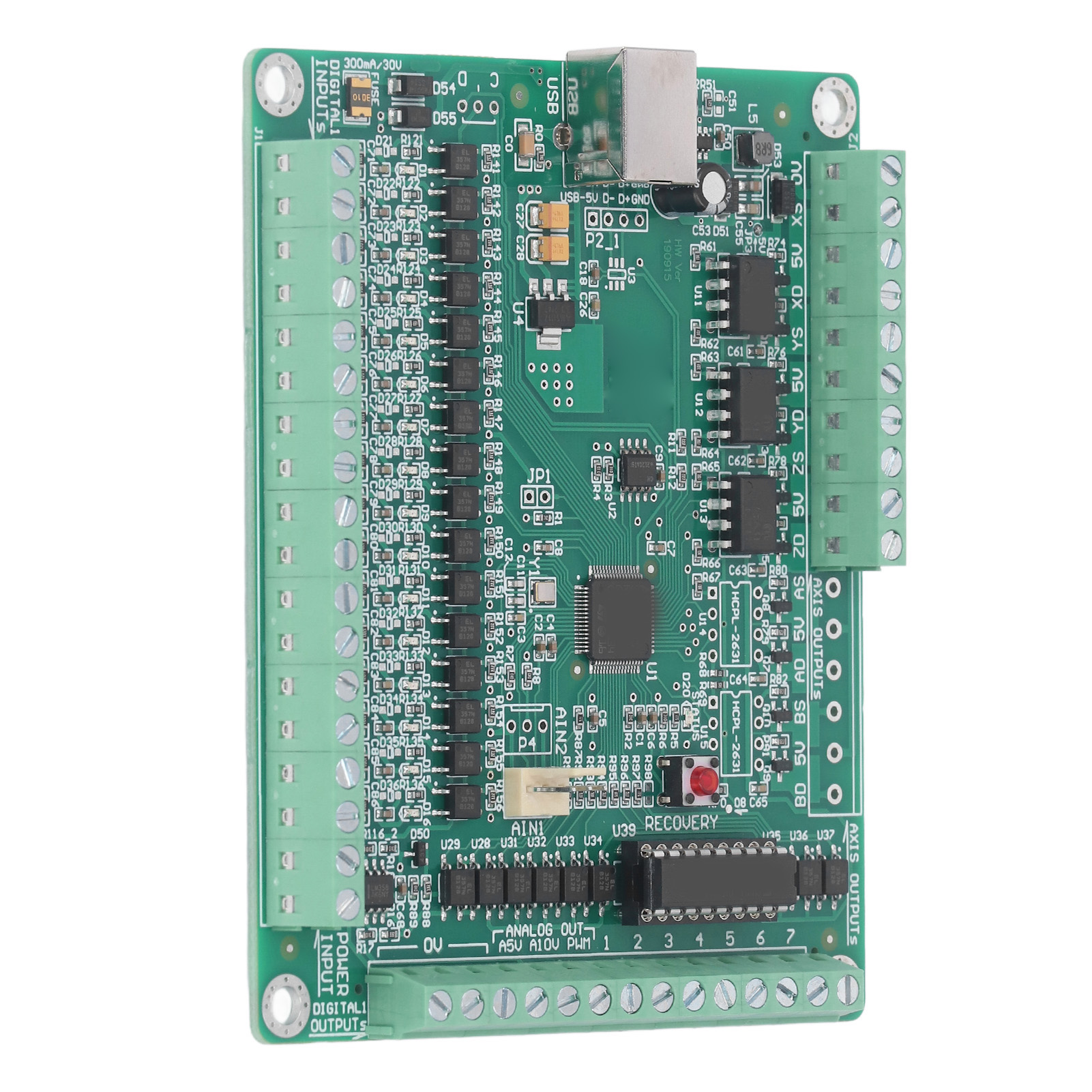

3-achsen-usb-bewegungssteuerungskarte, 500 Khz, 7 Universelle Digitale Ausgänge, Bewegungssteuerungsplatine, Dc 12–24 V

1. Unterstützt 3-Achsen-Ansteuerung: 500-kHz-Ausgang gleichzeitig mit Servo oder Schrittmotor. Jede Achse kann als Pulsspindel (Servo oder Schrittmotor, Spindel) konfiguriert werden. USB-Schnittstelle, keine Treiberinstallation erforderlich. 2. 2 elektronische Echtzeit-Handräder: Der Eingang (MPG) kann gleichzeitig mit 2 elektronischen Handrädern verbunden werden. Im Mehrschrittmodus bietet das elektronische Handrad die gleiche Echtzeitleistung wie ein CNC-Bearbeitungszentrum, läuft reibungslos und nutzt die Leistung des mechanischen Systems optimal aus. 3. 1 PWM-Ausgang: Ein 0-10-V-Analogspannungsausgang und ein 0-5-V-Analogspannungsausgang zur Spindelmotordrehzahlregelung, PWM-Pulsweitenregelung oder 0-5-V- bzw. 0-10-V-Wechselrichtersteuerung. 4. Unterstützt Slave-Achsen: Beidseitiger Antrieb, duale X-, Y- oder Z-Achse, unterstützt Nullpunktkorrektur, automatische Nivellierung und beidseitigen Nullpunktschalter. 16 allgemeine digitale Eingänge mit entsprechenden Eingangsanzeigen zur übersichtlichen Anzeige des Signaleingangsstatus. 5. 7 Allgemeine digitale Ausgänge: Konfigurierbar für Spindelstart/Stopp, Kühlmittelsteuerung oder VBasic-Programmierung. 2 analoge Eingänge zur Einstellung von Bearbeitungsgeschwindigkeit, Positioniergeschwindigkeit oder Spindeldrehzahl. 6. 1 Statusanzeige: USB-Verbindung wird angezeigt, Motor läuft, alle Statusinformationen sind auf einen Blick erkennbar. 5 Dual-Channel-10-MHz-Hochgeschwindigkeits-Optokoppler und 25 Allzweck-Optokoppler (insgesamt 30 Optokoppler) isolieren alle Ein- und Ausgänge. Das hochwertige Design gewährleistet vollständige Störfestigkeit und optimale Sicherheit. 7. Kein PC erforderlich: Die Signale werden von der Bewegungssteuerungsplatine unabhängig verarbeitet, was Echtzeitfähigkeit und Zuverlässigkeit garantiert. Unterstützt alle Windows-Versionen (32 Bit oder 64 Bit) von Windows XP bis Windows 10, Plug & Play. Artikeltyp: 3-Achsen-USB-Bewegungssteuerung. Material: Leiterplatte. Eingangsspannung: DC 12–24 V. Schnittstelle: USB. Anzahl der Achsenausgänge: 3 (Hochgeschwindigkeits-Optokoppler-Isolation). Achsenausgangsfrequenz: 500 kHz. Digitaleingang: NPN x 16 (Optokoppler-isoliert). Analogeingang: 0–3,3 V x 2 (nicht isoliert). Eingang für elektronisches Handrad: NPN x 2 (Optokoppler-isoliert). Spindeldrehzahleingang: NPN x 1 (optisch isoliert). Digitalausgang: Open-Collector-Ausgang 500 mA x 7 (Optokoppler-isoliert). Analogausgang: 3 (optisch isoliert): PWM, 0–5 V, 0–10 V. Achsen-Rückstelldifferenzausgleich: Nicht unterstützt. Elektronisches Handrad: Echtzeit. Slave-Achsen (Dual-XYZ): Unterstützt. Automatische Nivellierung der Slave-Achsen (Dual-Side-XYZ). PoubSwitch): Unterstützte Achsen Link: Unterstützung 1 x Controller-Platine 1 x Verbindungskabel 1 x Einstellknopf 3 x Zubehör
