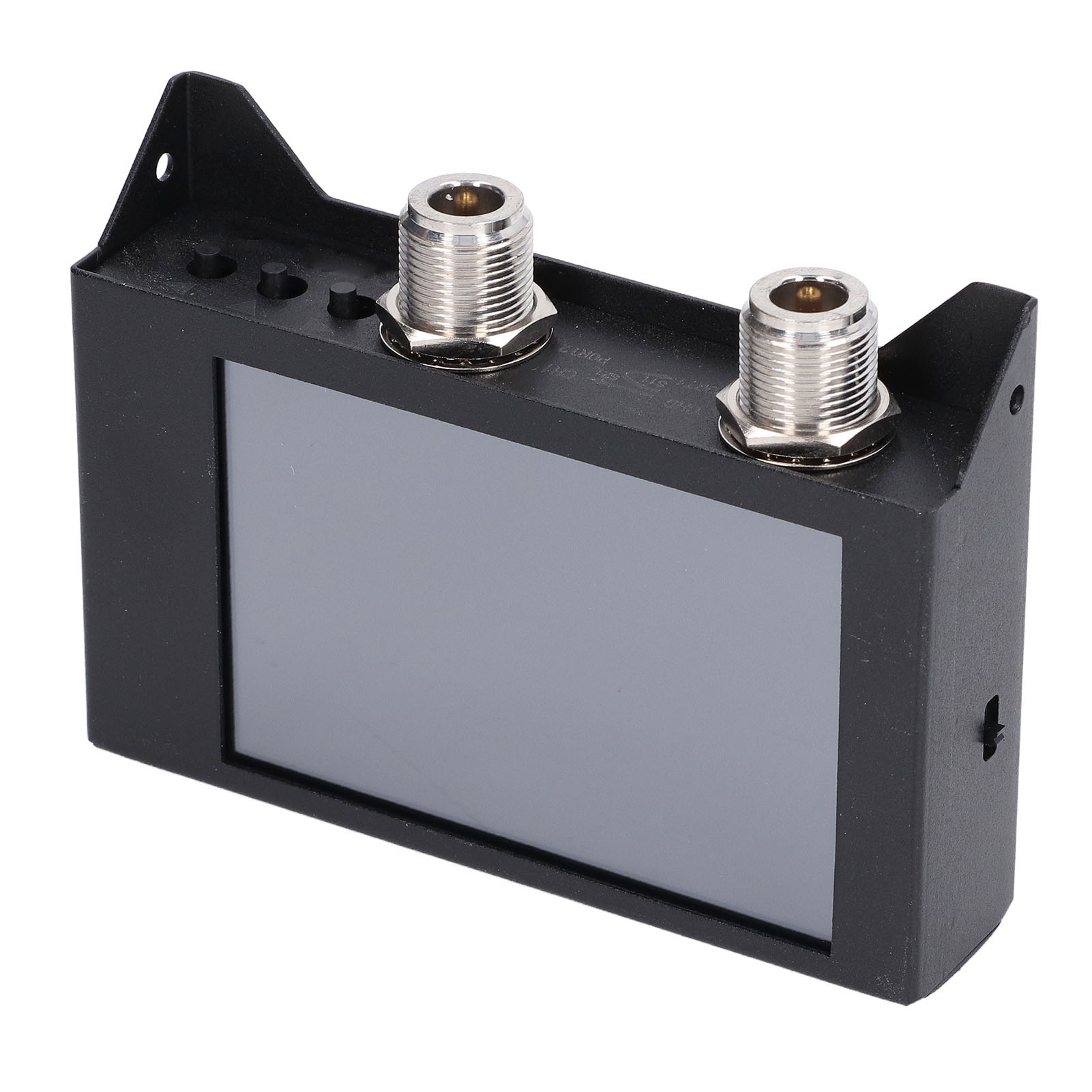

3-ghz-vektornetzwerkanalysator, 50-khz-3-ghz-antenne, Metallgehäuse, Elektronische Bauteile Der Saa2n-serie

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Vektornetzwerkanalysator (VNA) Modell SAA2N, entwickelt für Profis und Elektronikbegeisterte. Dieses robuste Gerät aus Aluminiumlegierung bietet zuverlässige und stabile Messungen und ist ideal zum Testen und Charakterisieren von HF-Komponenten bis 3 GHz. **Detaillierte technische Spezifikationen:** - **Hohe Frequenzmessgenauigkeit**: Ein TCXO-Oszillator mit 0,5 ppm gewährleistet optimale Genauigkeit. - **SWR < 1,03**: Ein leistungsstarkes Kalibrierkit garantiert ein SWR von unter 1,03 bis 3 GHz. - **Verbesserter Schutz**: Ein Vollmetallgehäuse schützt die empfindliche interne Schaltung und die externen Schnittstellen. - **Maximale Stabilität**: Das Gerät lädt beim Start keine Kalibrierdaten und interpoliert diese auch nicht automatisch nach einer Frequenzänderung. Eine manuelle Neukalibrierung ist bei jedem Start oder jeder Frequenzänderung erforderlich. **Softwarekompatibilität:** Kompatibel mit der VNA-QT-Software für Linux, Windows (7 und höher) und OS X (geplant). **Hauptspezifikationen:** **Frequenzbereich:** 50 kHz bis 3 GHz **Frequenzfehler:** < 2 ppm **Temperaturdrift:** < 0,5 ppm **Systemdynamikbereich (nach Kalibrierung):** 70 dB (bis 1,5 GHz), 60 dB (bis 3 GHz) **S11-Grundrauschen (nach Kalibrierung):** -50 dB (bis 1,5 GHz), -40 dB (bis 3 GHz) - **Scangeschwindigkeit:** 100 Punkte/Sekunde - **HF-Anschluss:** N-Stecker (zur Messung von RPSMA-Geräten wie WLAN-Antennen verwenden Sie einen SMA-zu-RPSMA-Adapter) - **USB-Schnittstelle:** Micro-USB - **Stromversorgung:** USB, maximaler Ladestrom 1 A - **Batterieanschluss:** JST-XH 2,54 mm - **Maximale Anzahl Scanpunkte (Bildschirm):** 201 Punkte - **Maximale Scanpunkte (USB):** 1024 Punkte - **Rückflussdämpfung Port 2 (1,5 GHz):** Typisch 20 dB - **Rückflussdämpfung Port 2 (3 GHz):** Minimal 13 dB - **Akkutyp:** Lithium, 3000 mAh (Nennkapazität) **Lieferumfang:** - 1 x SAA-2N Host (mit integriertem 3000-mAh-Akku) - 1 x USB-Datenkabel - 2 x 50 cm N-Stecker-auf-Stecker-HF-Kabel (RG142-PUR) - 1 x N-Einzelkalibrierungsset (OFFEN) - 1 x N-Einzelkalibrierungsset (KURZ) - 1 x N Einzelkalibrierungsset (LOAD) - 1 x N Buchse-zu-Buchse-Verbinder - 1 x Tragegurt - 1 x Benutzerhandbuch - 1 x Aufbewahrungsbox Bestellen Sie jetzt für zuverlässige und präzise HF-Messungen!
