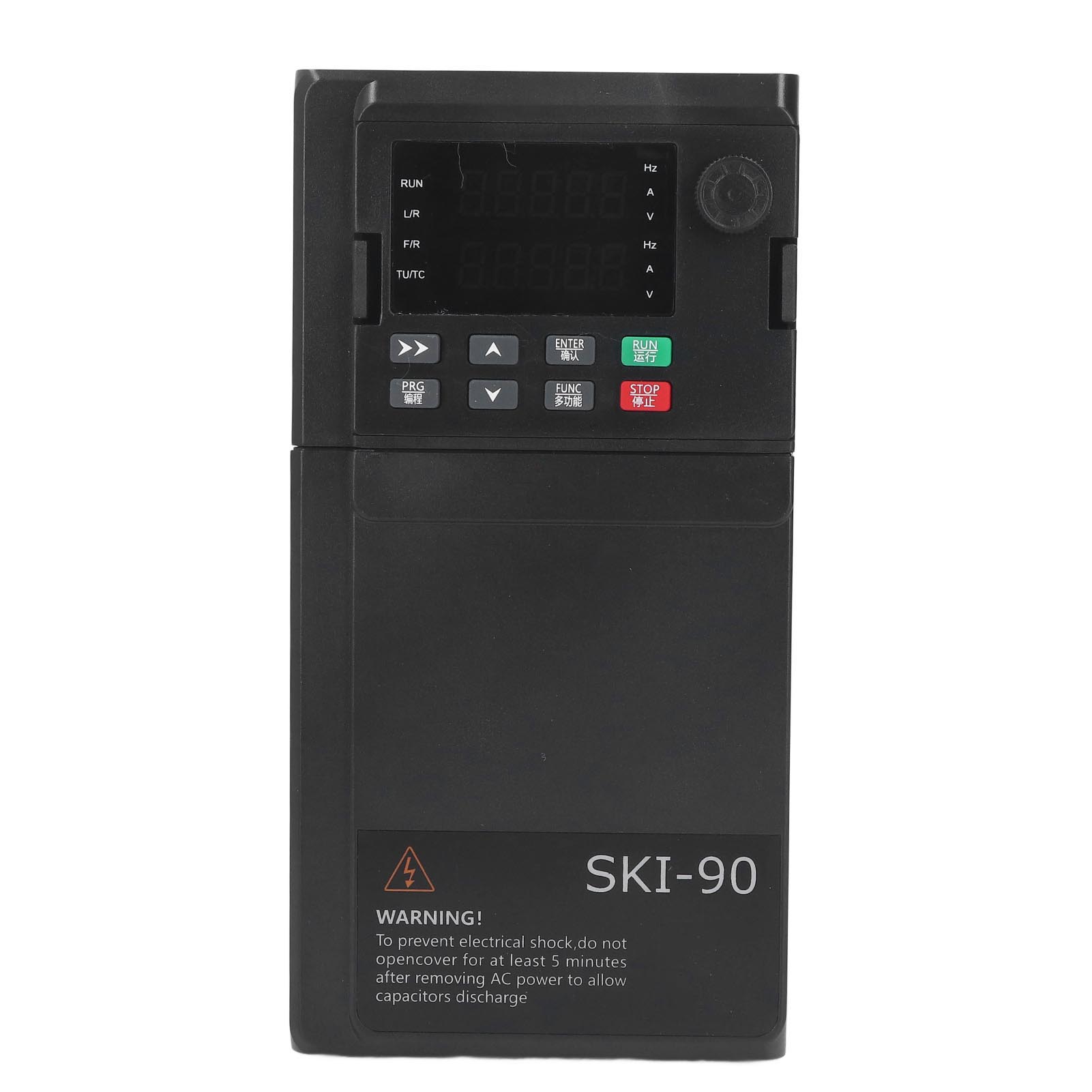

3-kw-frequenzumrichter, 3-phasiger Ac-eingang 380 V, 3-phasiger Ac-ausgang 0–380 V, Unterstützt Rs485-kommunikation, Hochleistungs-frequenzumrichter

1. Durchdachtes Design: Der Frequenzumrichter verfügt über ein unabhängiges Luftkanalsystem für schnelle Kühlung und ein praktisches, zweizeiliges Digitaldisplay. 2. Überspannungs- und Überstromschutz: Der Frequenzumrichter ist mit einem Überspannungs- und Überstromschutz ausgestattet, der sich automatisch anpasst, um Fehler durch zu hohe Spannungen und Ströme zu verhindern. 3. Hohe Sicherheit: Das Gehäuse des Frequenzumrichters aus flammhemmendem ABS-Kunststoff sorgt für hohe Stoß- und Hitzebeständigkeit sowie starke Flammwidrigkeit und gewährleistet hohe Sicherheit und Zuverlässigkeit. 4. Hohe Belastbarkeit: Der Frequenzumrichter ist mit einem integrierten IGBT-Modul ausgestattet, das eine hohe Belastbarkeit und verbesserte Stabilität bietet. 5. BREITE ANWENDUNG: Dieser Frequenzumrichter wird häufig zur Drehzahlregelung verschiedener Drehstrom-Asynchronmotoren eingesetzt und verbessert so die Produktionseffizienz. Artikeltyp: Frequenzumrichter Material: Flammhemmendes ABS Modell: SKI90 3D0G 4 Eingang: 3PH AC 380 V ± 15 % 10,5 A 50–60 Hz Ausgang: 3PH AC 0–380 V 9,0 A 0–400 Hz Leistung: 5,9 kVA Geeigneter Motor: 3 kW 5 PS class="et4" width="597" x:str="">Funktionsbeschreibung Stromversorgung 10V GND Externe +10V Stromversorgung Externe +10V Stromversorgung, maximaler Ausgangsstrom: 150mA (mit Kurzschlussschutz), wird im Allgemeinen als externe Stromversorgung für Potentiometer verwendet. Potentiometer-Widerstandsbereich: 1-5kΩ 24V COM Externe +24V Stromversorgung Externe Stromversorgung mit +24 V, im Allgemeinen als Betriebsstromversorgung und externe Sensorstromversorgung für digitale Ein- und Ausgänge verwendet. Maximaler Ausgangsstrom: 200 mA Analoger Anschluss Al1 GND Analoger Eingangsanschluss 1 1. Eingangsbereich: DC 0-10 V 0-20 mA, bestimmt durch Parameter P437 2. Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang AI2 GND Analoger Eingangsanschluss 2 1. Eingangsbereich: DC 0–10 V, 0–20 mA, festgelegt durch Parameter P4-37. 2. Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang. AO1 GND. Analoger Ausgang 1. Ausgangsspannungsbereich: 0–10 V. Ausgangsstrombereich: 0–20 mA, 4–20 mA (P5-23 wählbar). AO2 GND. Analoger Ausgang 2. Ausgangsspannungsbereich: 0-10V Keine Stromausgangsfunktion. Die Jumperkappe J1 auf der isolierten Hauptsteuerplatine befindet sich an der Position AO2, während die nicht isolierte Hauptsteuerplatine diese Funktion nicht besitzt. Digitaler Eingang X1 COM Digitaler Eingang 1 Zusätzlich zu den Eigenschaften von X1 bis X4 kann HD1 (X5) auch als Hochgeschwindigkeits-Impulseingangskanal verwendet werden. Maximale Eingangsfrequenz: 50 kHz 1. Eingangsimpedanz: 1 kΩ 2. Spannungsbereich am Eingangspegel: 5–30 V X2 COM Digitaler Eingang 2 X3 COM Digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM (X5-Anschluss) Digitaler Eingang 5 Hochgeschwindigkeits-Impulseingang A+ B- RS485-Kommunikation A+ ist der positive Eingang des Differenzsignals der 485-Kommunikation, und B- ist der negative Eingang des Differenzsignals. Digitalausgang Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Collector-Ausgang (J1-Jumperkappe auf der isolierten Hauptsteuerplatine 90 an Position AO2 anschließen) HDO COM Hochgeschwindigkeitsimpulsausgang Beschränkt durch die Auswahl des Ausgabemodus des Funktionscodes P5-00 HDO-Terminals wird ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben. Bei Ausgang als offener Kollektorkreis entspricht die Spezifikation der von Y1 K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt B: Normalerweise geschlossener Punkt C: Normalerweise offener Punkt Kontakttreiberleistung: AC 250 V, 3 A, C0S φ = 0,4 DC 30 V, 1 A K2A K2B K2C Relais 2 Anschluss 1 x Frequenzumrichter 1 x Benutzerhandbuch
