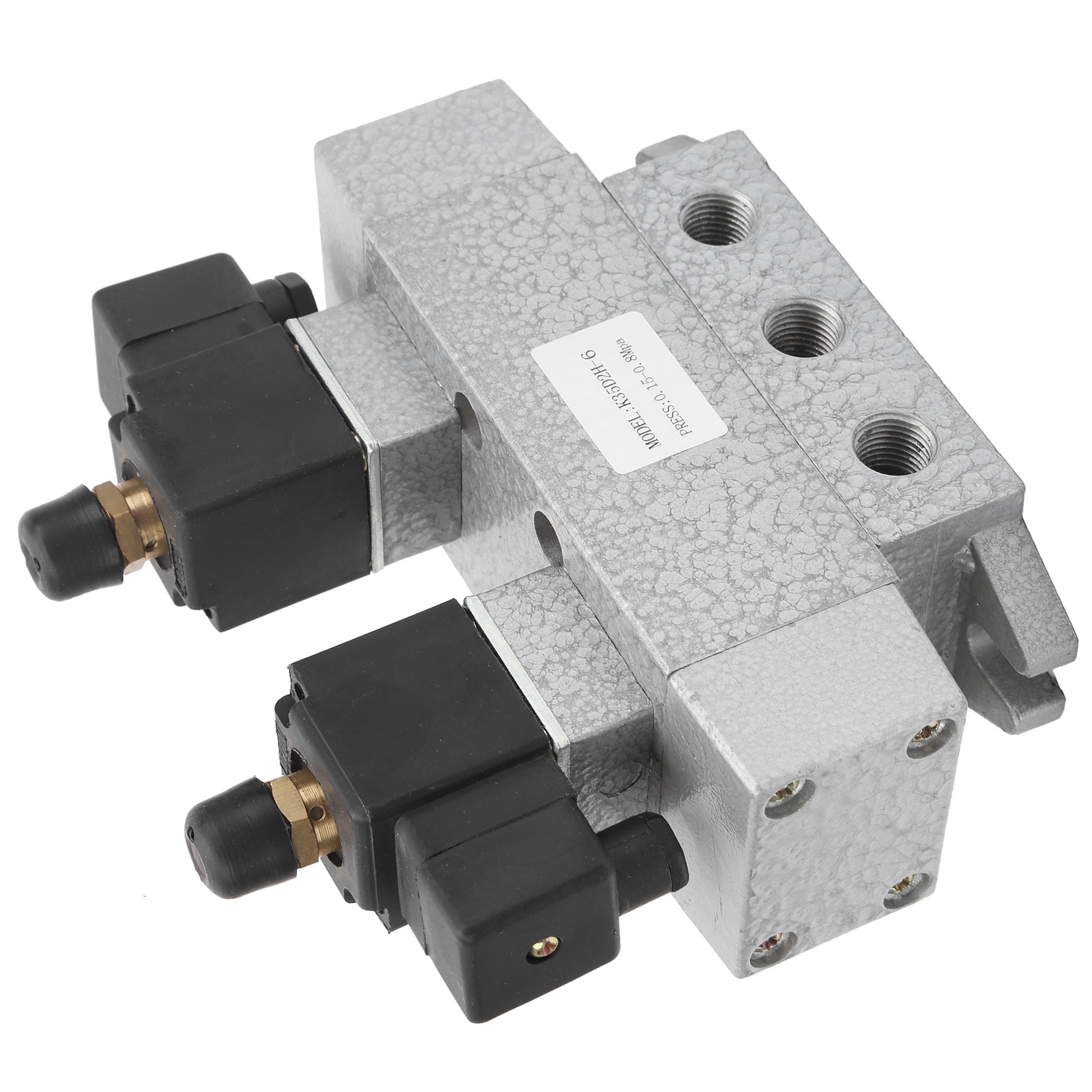

3-positionen-5-wege-magnetventil Mit Doppelter Elektrischer Steuerung, G1/8 Zoll, K35d2h-6dc24v

1. Das Ventil verfügt über eine Schieberkonstruktion mit Distanzstücken, die sich durch hohe Zuverlässigkeit, lange Lebensdauer und starke Leistung auszeichnet. 2. Die Konstruktion des Magnetventils kompensiert automatisch den Dichtungsverschleiß. 3. Dank seiner hohen Durchflusskapazität eignet es sich für Medien mit hohem Durchfluss. 4. Die Grundplatte ist mit einer Montage- und Wartungsfunktion ausgestattet, die die Installation und Wartung vereinfacht. 5. Die Steuerungsmodi umfassen Einzel- und Doppelluftsteuerung sowie Einzel- und Doppelluftsteuerung mit Zufuhr von der Grundplatte. Die Funktionsunterteilung erfolgt in 2-Wege- und 3-Wege-5-Wege-Ventile. Produkttyp: Pneumatisches 3-Wege-Magnetventil (5 Positionen) Material: Aluminiumlegierung Modell: K35D2H-6 Anschlussdurchmesser: G1/8 Zoll Druck: 0,2–0,8 MPa Umschaltzeit: ≤ 0,06 s Maximal zulässige Schaltfrequenz: 8 Hz Durchfluss: 50 cm³/min Umgebungstemperatur: -5 bis 50 °C Medientemperatur: -5 bis 50 °C Lebensdauer: ≥ 1500.000 Schaltzyklen Anwendung: 1. Die mit „P“ gekennzeichneten Öffnungen sind der Einlass, „A“ und „B“ die Arbeitsöffnungen und „O1“ und „O2“ die Auslassöffnungen. 2. Das Steuerkabel wird an den Anschlusskasten der Spule angeschlossen. 3. Bei Inbetriebnahme oder Stromausfall kann die manuelle Bedienung verwendet werden (Schalterposition „0“ = Aus, Position „1“ = Ein). 4. Das Rohr muss während der Installation innen und außen gereinigt werden. Anschließend muss die Staubkappe entfernt werden. 5. Bei längerer Lagerung, längerem Gebrauch oder Funktionsstörung kann das Ventil demontiert, gewaschen oder mit Schmieröl bestrichen werden. Modell Anschlussgröße (ca.): CDEFGHIJL K35D2H-6 G1/8 Zoll (M10 x 1) 153 mm / 6 Zoll 14 mm / 0,6 Zoll 10 mm / 0,4 Zoll 28 mm / 1,1 Zoll 112 mm / 4,4 Zoll 130 mm / 5,1 Zoll 136 mm / 5,4 Zoll 9 mm / 0,4 Zoll 56 mm / 2,2 Zoll 1 x pneumatisches Magnetventil 1 x Bedienungsanleitung
