3-wege-schalter Mit Touch-dimmer Und Ein-/ausschaltfunktion, Entspricht Den Us-/eu-standards, Stufenloses Dimmen Von Lampen Und Leuchten.

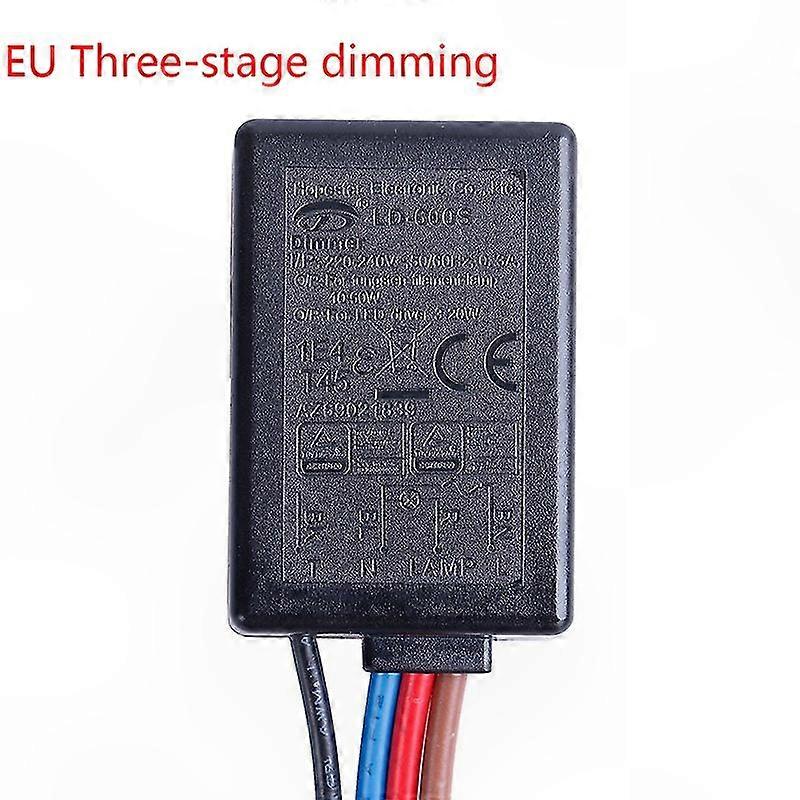

Willkommen in unserem Shop! Entdecken Sie unseren 3-Wege-Touch-Dimmschalter, Modell LD-600S, der Ihnen ein praktisches und modernes Lichterlebnis bietet. Dieses Produkt ist in US- (120 V, 60 Hz) und EU-Versionen (220–240 V AC, 50/60 Hz) mit einem Nennstrom von 0,3 A bzw. 0,8 A erhältlich. **Detaillierte technische Daten:** - **US-Ausgang:** Kompatibel mit 25–150 W Glühlampen oder Wolframfadenlampen. - **EU-Ausgang:** Geeignet für 3–25 W LED-Treiber, LED-Lampen oder LED-Leuchtmittel. - **Schaltart:** 3-stufige Touch-Dimmung (Ein/Aus). - **Abmessungen:** 48,2 x 32 x 16 mm (kompakt) und einfach zu installieren). - **Zertifizierungen:** TÜV / EMV / CE / SAA, garantiert Sicherheit und Konformität. **Anschlüsse der Touch-Schalterverdrahtung:** - **Schwarzes Kabel:** Wird an die Erdung angeschlossen. - **Rotes Kabel:** Wird an eine der Glühbirnen angeschlossen. - **Braunes Kabel:** Wird an den L-Anschluss (Phase) angeschlossen. - **Blaues Kabel:** Gemeinsame Leitung; das andere Kabel der Glühbirne und der N-Anschluss der Fassung werden miteinander verbunden. **Zwei Arten von Touch-Schalterköpfen sind im Lieferumfang enthalten:** 1. **Kleiner, transparenter Kopf:** - Weißer Draht: helle Leitung (entspricht dem Pin auf der Platine). - Langer Pin: Pluspol (weißer Draht auf der Platine). - Kurzer Pin: Minuspol (schwarzer Draht auf der Platine). 2. **Kunststoffkopf:** - Mittlere Lasche: Berührungsanschluss. - (+): Pluspol. - (-): Minuspol. **Lieferumfang:** - 1 x Berührungsschalter (mit beiden Köpfen). **Wichtige Hinweise:** - Aufgrund von Licht- und Bildschirmdarstellungseffekten können leichte Farbabweichungen auftreten. - Aufgrund manueller Messung kann es zu Größenabweichungen von 1-3 cm kommen. Vielen Dank für Ihr Verständnis. Dieses Produkt eignet sich ideal für die Installation zu Hause oder in professionellen Einrichtungen und bietet stufenloses Dimmen und einfache Touch-Bedienung. Stellen Sie für einen optimalen Betrieb sicher, dass der Anschluss gemäß der Anleitung korrekt ist.
